Maya设计实例:Maya UV 编辑实际示例连载（1）一个简略地示例

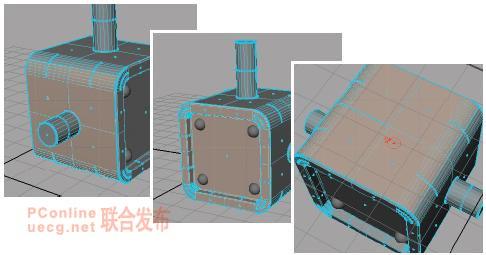

　　我们的学习目标是根据下图的色彩设计稿，为模型分配 uv ，并根据安排好的 uv 绘制简单的贴图。

　　源模型建成后， uv 重叠和拉伸太多几乎不可用，如下图，我们必须根据要求重新映射和编辑 uv 。

　　让我开始吧！

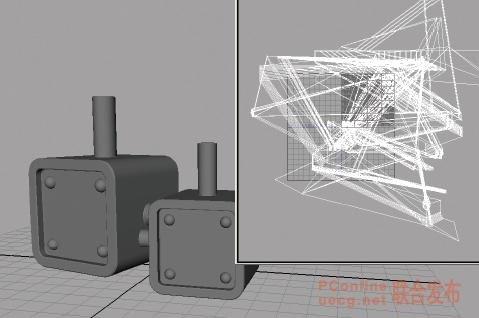

1 ：打开文件 box_uv.mb ，在选择 window > uv texture editor 打开 uv 编辑器，选择视图中的物体，从 uv 编辑器中我们会发现物体 uv 很乱。

2 ：我们从小的 box 物体开始着手。打开 hypershade ，创建一个 lambert 材质，将 uv_test_2.jpg 指定给它的 color 属性，再将材质球指定给视图中的物体。

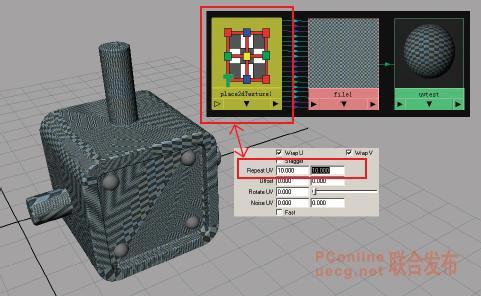

　　将贴图的 place2dtexture 属性中的 repeatuv 都改为 10 ，使贴图方格更密一些，从视图中我们可以看出因为 uv 重叠和拉伸物体上的方格贴图很不规则。如下图

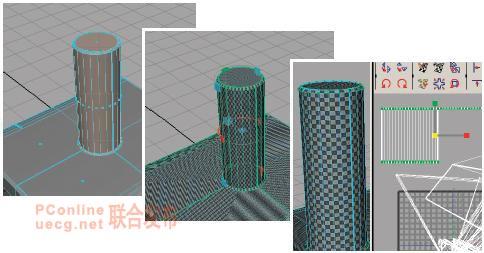

2 ：按 f11 ，进入物体的面选择模式，选择顶部的圆柱体的面，点击 edit polygons > texture > cylindrical mapping ，给它一个圆柱体贴图，视图上会出现圆柱体贴图操作器，现在可以看出小方格贴图已很规则了。

　　按 f12 ，进入物体的 uv 选择模式， uv 点显示为紫色，在圆柱体上选择任意一些 uv 点，在 uv texture editor 编辑器菜单中选择 select > select shell ，这样我们就选择了圆柱体 uv 块。在 uv texture editor 编辑器中，按 w 键使用移动工具将其移至旁边，避免与其他 uv 重叠，有利于看得更清楚。
按 r 键使用缩放工具，缩放 uv 点，同时观看 3d 视图直至方格纹理变成正方形。

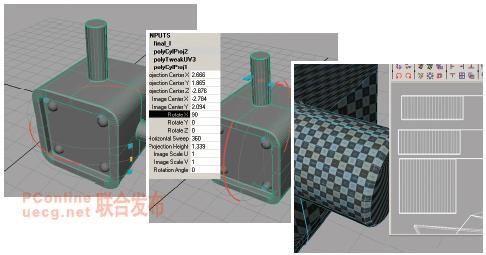

3 ：以同样的方法给侧面的两个圆柱体映射 uv ，由于侧面的两个圆柱体方向不一样，映射后我们要在通道栏中选择映射节点，旋转映射轴向 rotatex 为 90 度，并将 uv 块拖至旁边。

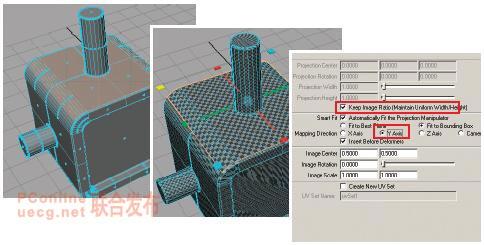

4 ：选择物体顶部的面，选择 edit polygons > texture> planar mapping > ，打开 keep image ratio 选项，将 mapping direction 选项改为 y axis ，如下图，点击 apply 完成平面映射，并将映射的 uv 块移至旁边。

5 ：以同样的操作方法完成物体余下的面，左右、前后和下部，注意选择相应的轴向，也就是 mapping direction 选项，完成各个面的平面映射，并将映射的 uv 块移至不同的位置避免重叠。

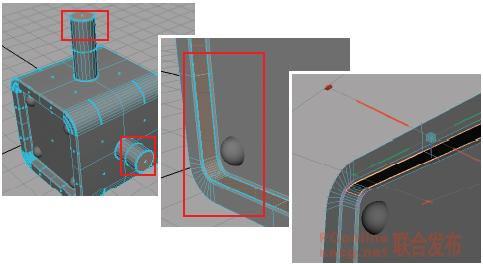

6 ：进一步给未完善的地方映射 uv ，例如圆柱体的顶部、立方体正面和后面的凹槽边缘。

　　选择 3 个圆柱体的顶部的面，点击 edit polygons > texture> automatic mapping ，给予 3 个面自动映射方式。

　　立方体正面和后面的凹槽边缘与其他面一样使用平面映射方式，使用时将选项中的 mapping direction 改为相应的轴向。

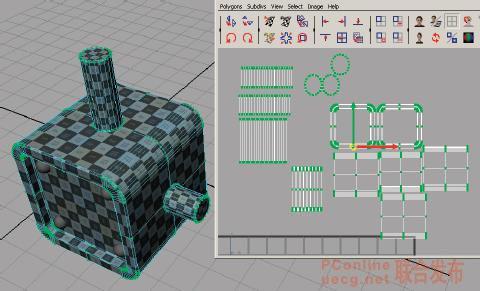

7 ：到此我们已将物体的 uv 分成很多块面，已解决了重叠和拉伸。

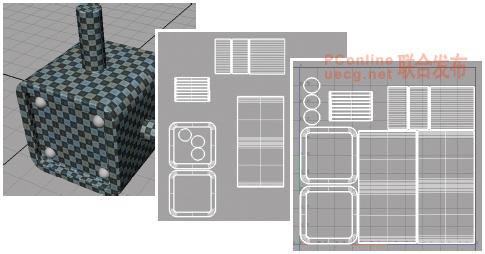

8 ：使用缩放工具，缩放调整各个 uv 块面，并观察视图使方格看起来都一样大小，这样 uv 就有一个统一的比例。

　　根据需要选择 uv 块面的边，点击 uv texture editor 编辑器菜单 polygons > move and sew uvs 命令，缝合一些 uvs ，将 uvs 拼成几个大的块面，这样利于减少 uvs 的接缝。
使用缩放和移动工具，将所有的 uv 块面安排在 0-1 的空间，并充分地利用这个空间。

9 ：在 uv texture editor 编辑器菜单中选择 polygons >uv snapshot... ，输出一张 1024 尺寸 uv 图。
在 photoshop 中，打开输出的 uv 图，根据色彩设计稿和 uv 线框绘制纹理。创建一个新的材质球，将刚绘制纹理作为它的 color 贴图，并将材质球指定给视图中的物体。

　　如果感觉还不错，用同样的方法完成另一个物体吧！
