maya编织物建模教程
作者： christer bjorklund

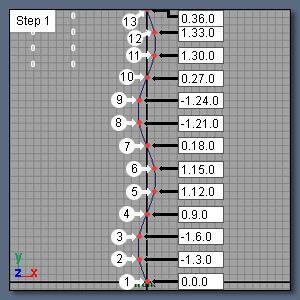

1. 选择 create>ep curve tool ，在 front 视图中，先按住 x 键打开点捕捉，然后使用鼠标左键点击，从坐标原点开始（ x=0.y=0.z=0 ）绘制曲线，如下图所示坐标建立一条由 13 个 cvs 组成的曲线。

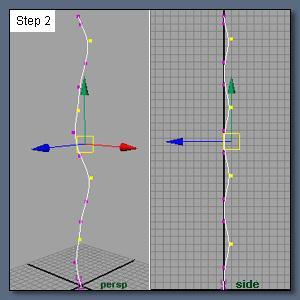

2. 在侧视图中，选中建好的曲线，鼠标右键按住，在弹出的热盒中选择 control vertex ，选择第 3 、 6 、 9 和 12 号可控点，按住 x 键打开点捕捉，沿 z 轴移动 -1 个单位。

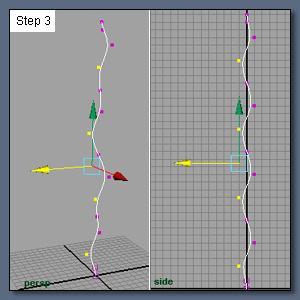

3. 与第 2 步方法相同，选择第 2 、 5 、 8 和 11 号可控点，沿 z 轴移动 1 个单位，鼠标右键点中物体，在弹出的热盒中选择 select 。

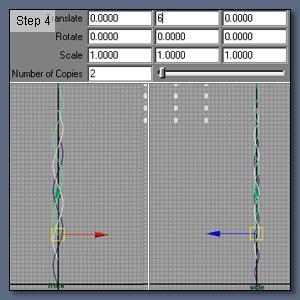

4. 点击 edit>duplicate 选项框，弹出选项面板，在 translate y 中输入 6 ， number of copies 中输入 2 ，点击 duplicate 。如下图所示。

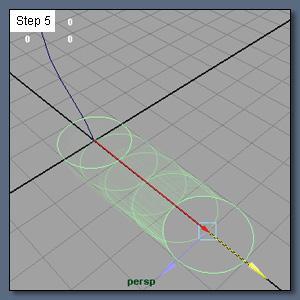

5. 点击 create>nurbs primitives>circle 选项框，在选项面板中将 number of sections 设为 6 。新建的圆环出现在坐标原点，我们把它沿 x 轴挪动到一边下一步再用。

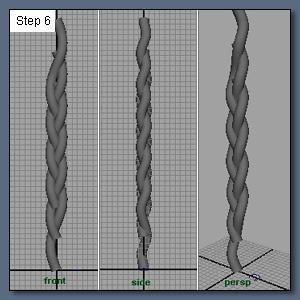

6. 点击界面左上角的下拉条，选择 modeling 菜单模式，依次选中圆环和 cvs 曲线，点击 surfaces>extrude 选项框，弹出选项面板，在 result position 中选中 at path ，在 pivot 中选中 component 并点击 apply ；再依次选中这个圆环和另一条 cvs 曲线，重复刚才的步骤。按 5 键将视图切换到 shaded 模式，如下图所示。

注：你可以通过改变圆环的大小来调整 extrudedsurface 的粗细。

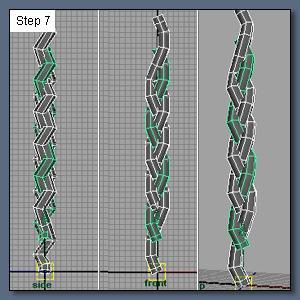

7. 打开 window>outliner 面板，选择 3 个 extrudedsurface ，在主菜单中选择 edit>delete by type>history ，回到 outliner 面板，选择 cvs 曲线和 nurbs 圆环，按 delete 键删除，选择这 3 个 extrudedsurface ，在主菜单中点击 modify>convert nurbs to polygons 选项框，在 tesselation method 中选中 control points ，点击 tesselate 。
在 outliner 面板中选择 3 个 extrudedsurface ，按 delete 键删除，现在场景中只剩下多边形物体。

8. 选择这三个多边形物体，执行 polygons>combine ，将这三个物体合并成一个物体。

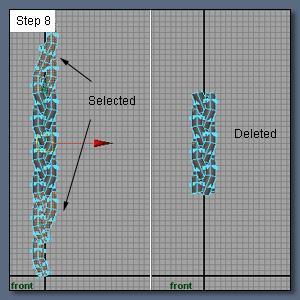

右键点击这个物体并按住，在弹出的热盒中选择 face ，如下图选中两端的表面并删除，这样我们就得到了一段可以重复循环的编织物模型。再次按住右键，在弹出的热盒中选择 select 。

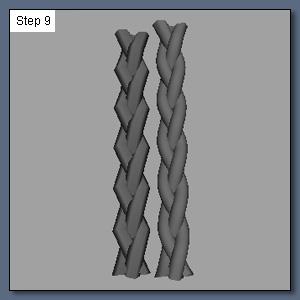

9. 选择这个编织物模型，点击 edit>duplicate 选项框，依次点击 reset the settings 和 duplicate 。选择复制的物体，在 channel box (display>ui elements>channel box/layer editor) 的 transtlate y 中输入 18 ，使其沿 y 轴向上移动 18 个单位。
选择这两个物体，使用 polygons>combine 命令合成为一个物体。右键点住该物体，在弹出的热盒中选择 vertex ，选中所有的点，点击 edit polygons>merge vertices 选项框，将 distance 设为 0.1000 并点击 mergevertex 。
现在这两个合并的物体间的接缝已经焊接上了，如果你还让编织物更长，只要重复上面的步骤就可以了（注意沿 y 轴移动复制物体的距离要相应从 18 变为 36 ）。
最后，选择这个编织物模型，执行 polygons>smooth 。
