用maya 进行nurbs快艇设计
作者: deathbrain

大家好，
首先，通常 …… 很抱歉我的英文不是太好 .
好了 .. 这是又一个初学教程，在这个教程里我们将学习和了解到用 loft 去建模是多么的容易。
这个教程是关于如何用 maya nurbs 设计一个 4 人快艇。关于这个教程的很有特性的事是
大多数的曲线轮廓是建立在一个简单的 nurbs 圆上的。我们开始复制这些曲线轮廓，选中他们，组一下，然后给他们命名。现在我们需要做的是放样组创建一个新的曲面。我认为这也是用 loft 作为最初的建模工具去工作的一个很有效的方法。下面是主要的思路：
basic curves ( 画一个曲线 )> duplicated curves ( 复制曲线 )> select curves in order( 选中他们 ) > group them( 组 ) > loft the group nodes.( 放样 )
注意 : 在学习之前教程之前，你应该知道如何用 hypergraph,loft,circular fillet 和 trim tools 等工具 .

准备：
当看到下面教程时请耐心点，因为这是大概象这样处理曲线轮廓的。仔细领会各步是非常重要的。我也会慢慢的试着指导的。

ok, 现在我们将在 maya mel 命令行里输入 “select” 命令放样这些弯曲轮廓 .( 图 1)

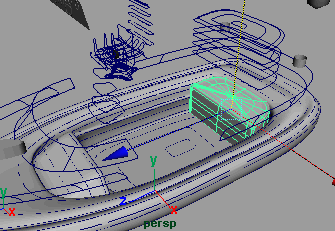

图 1

现在首先在命令行里输入 “select boat_main_body” ，回车，这时你将看到被选择的曲线 ( 图 2) ，现在选择 surfaces>loft, 输入键盘上的 ‘3' 是显示的船面更光滑些，然后命名这一新面 “boat_body”( 图 3)

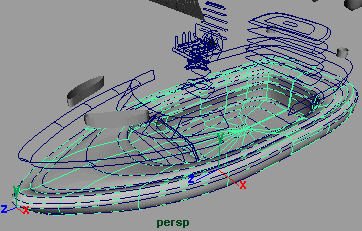

图 2

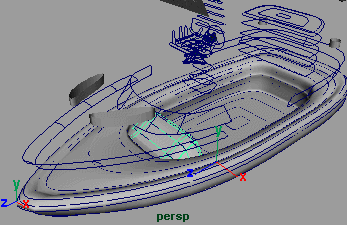

图 3

接下来，输入 “select boat_panel”, 然后选择 surfaces>loft, 再次输入 ‘3'( 图 4). 下一步，输入文本 “select tool_box” , 选择 surfaces>loft, 输入 ‘3', 选择 modify>center pivot 按下 ‘w'( 移动工具 ) ，移动这个面到坐标的位置 -3.426 处 ( 图 5) 。

图 4

图 5

下一步，我们将放样船的座位， circular fillet 它，然后再组一下 . 这个座位有 3 个曲线组，他们分别是 :boat_seat,sofa 和 seat_handle.
从侧面观察，向上到这个座位弯曲的地方 ( 图 6), 输入文本 “select boat_seat”
然后回车，选择 surfaces>loft, 按下 ‘3'. 下一步输入文本 “select sofa” 然后回车，选择 surfaces>loft, 按下 ‘3'. 输入文本 “select seat_handle”
然后回车，选择 surfaces>loft, 按下 ‘3'. 这时你将会看到 3 个新的面。 ( 图 7)

图 6

图 7

下面，我们将 circular fillet 这个座位。现在输入文本 “select seat_fillet”, 选择 surface>extrude>option box, 然后应用 ( 图 8) ，点击 extrude 。

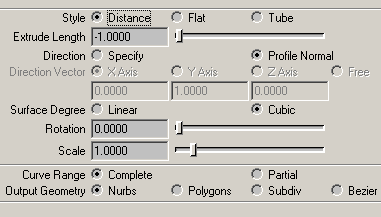

图 8

图 9

选中这个新面，然后编辑 nurbs > surface fillet > circular fillet > option box 应用这些设置 ( 图 10) 注意：如果等很长时间还不行，按 escape ，试着重新安排一下优先级。在试一次。下一步整理积压盒的外面的面，在座位的中央创建洞。 ( 图 11)

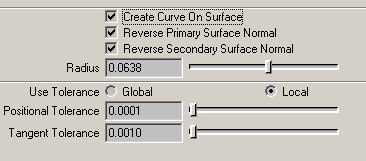

图 10
