maya 建模顶点法线之软硬边
大家一般对面法线有概念，但对顶点法线知道的比较少。其实顶点法线才是真正控制面的关系的要素。

今天先谈谈顶点法线之软硬边。
1。显示顶点法线。
生成一个 box ，选择 display> custom polygon display ，勾选 vertices>normals ，执行。

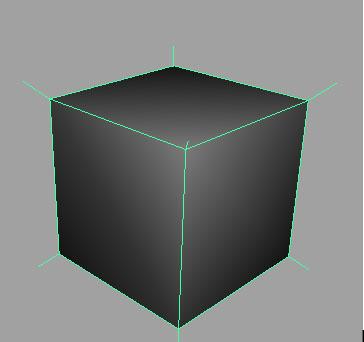

在 box 的每个顶点上都出现 3 条顶点法线。这3条线其实是共顶点的3个面的法线方向。
当顶点法线是不统一的情况时，物体每个面之间会是硬边显示。

选择 edit ploygon>normals>soften/harden （软硬边），点击 all soft ，执行。

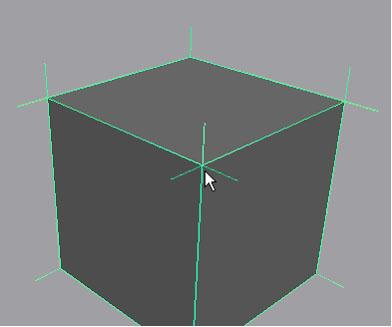

box 的每个顶点上的顶点法线被统一成一条。面与面之间的关系也发生改变，变为软边显示。
而且当面与面之间的转折角度越大时，显示的时候越容易侧面发黑，这和顶点法线统一后，面与摄像机之间的关系有关。

软硬边操作可以针对物体操作，也可以对顶点、边、面这些子物体进行操作。

软硬边还可以对面与面之间的角度进行设置，有选择的进行软硬边设置。

实际运用：

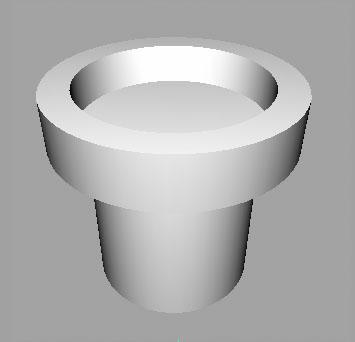

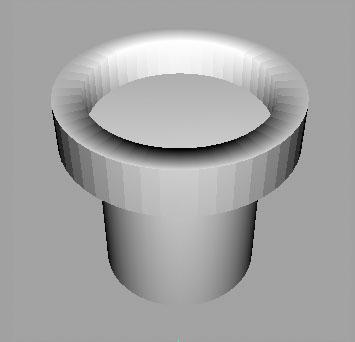

下面这个模型是用圆柱体挤出完成的，现在它的表面看起来很奇怪，软硬边的状况很混乱。这种情况很常见，尤其是exturde、split等工具，都会改变物体的软硬边状况。
