maya节点连接问题
这篇教程将讨论怎样不用 instance 来关联复制，在讨论一些混合变形的一些问题

这有几个问题

1 ，我们需要创建一些形状差不多得物体，当我们改变主物体的时候，复制体也反映出这些变化，但是我们也能自由得改变复制物体，而这时候，主物体不发生形变。
2 ，如果我们关联复制 instance ，如果选择着一些物体（主物体和这些复制物体）中得一个改变她的组分，其他得都跟着变化，这是很讨厌得
3 ，当我们创建混合变形（ blend shape ）的时候，我们就不能改变着模型了，只要我们一动混合变形得滑条，刚才我们在模型上得组分变形就全没了，我们现在需要改变模型，同时那些混合变形的目标体也跟着变形。

其实第一个问题，在 max 里面有这种复制方式

我们就根据这几个问题来进行我门的教程
先看看关联复制是怎么样得

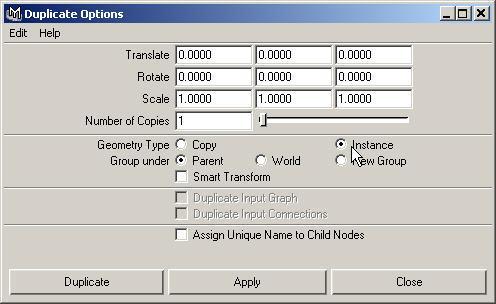

打开 edit->duplicate 得选项框，选 instance 关联复制。

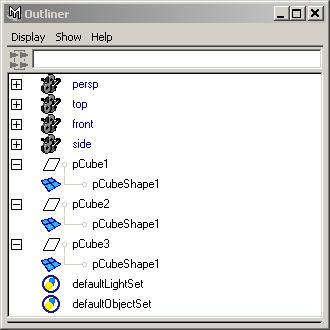

但是如果打开 outliner, 右键 show shapes ，你将会看到所有的复制得物体都具有相同的 shape node

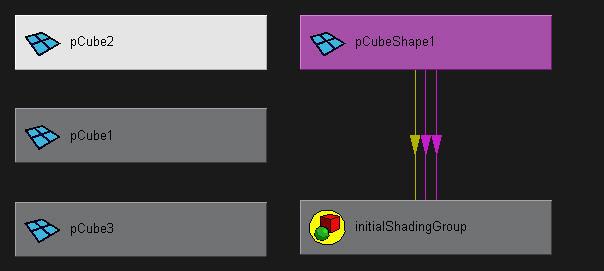

再来看看 hypergraph, 选择 pcube1, pcube2 and pcube3 ，展开上下游节点。

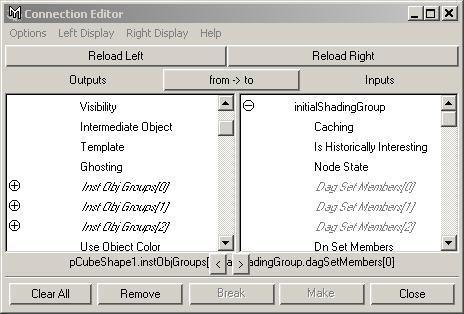

仅有一个形态接点显示出来，但是颜色不是白色，灰色，而是粉色，双击箭头，打开连接编辑器，你将看到 instobjgroup[] 到 dagsetmembers[] 之间的连接，

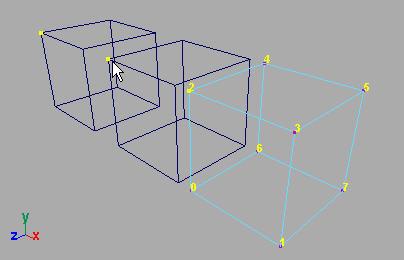

因为现在只有一个形态节点（ shape node ） , 所以所有的变形节点都使用这个形态节点，所以你变形任何一个关联复制体，其他的都将产生相同的变化，同样的，当你选择一个物体的组分的时候，其它的的也会别选择。

使用关联复制，不能解决我们前面问题 1 和问题 2 ，我们不能只变形关联复制体而是其他的不变形。所以我们需要其他的办法

幸好， maya 是基于节点的应用程序，用户可以在这些接点之间定义自己的数据流动。

我们做个例子

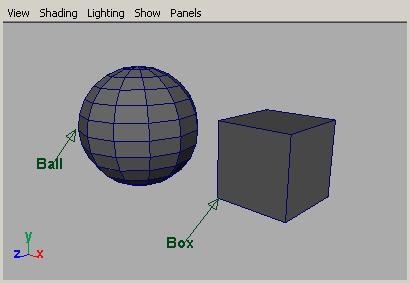

创建一个 polygon 的球和方盒，重命名为 box 和 ball, 把他们排列一下，使得你能清楚地看到他们俩。

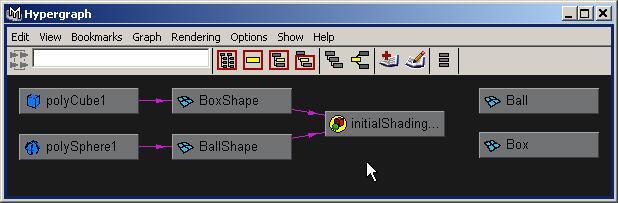

打开 hypergraph ，选在 box 和 ball, 显示他们的上下游节点。

boxshape 节点是 box 的形态节点，同样的， ballshape 是 ball 的形态节点，
现在我们想要 box 跟随 sphere 的形态，所以他现在不应该是个方盒，而应该是个球。

在 hypergraph 里面托拽 ballshape （主）节点到 boxshape （从） , 出现的菜单选择 other...

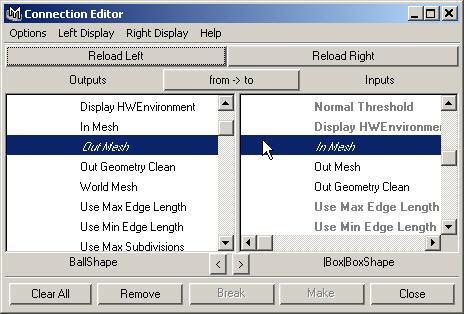

连接编辑器 connection editor 就会打开， ballshape 在 outputs ， boxshape 在 inputs ，在 outputs 里面找到 "outmesh" ，在 inputs 里面找到 "inmesh" ，你会发现在 inputs 里面的 "inmesh" 是灰色的 , 这显示了已经有一个 input 连接了，没关系，我们覆盖它以前的连接就可以了。

在 outputs ，选择 outmesh ，在 inputs. 选择 inmesh 。
