Maya建模技术:用Maya 进行NURBS快艇设计（2）

2024-09-04 21:27:41

字体：大中小

来源：转载

供稿：网友

用maya 进行nurbs快艇设计
选择 display > hide > hide geometry > nurbs curves ，从侧面看，选择这些面 ( 图 12) ，然后把他们组一下，命名这新组 "master_seat". 还是选择这一组，复制一个，这时你将拥有另一个新的命名为 master_seat1 的组 . 现在打开 hypergraph ，定位到 master_seat 组并上除它 . 下一步，仍是打开 hypergraph ，选择 master_seat1 组移动到 -3.886 位置 ( 图 13).
注意：如果你不想去用复制座位 , 那么在组 master seat 之前，到编辑下找 delete all by type > history ，清除历史，这时再重组。

图 12

图 13

下面从视图调到正面，选中组，复制，移到 2.384( 图 14) 。下面在命令行里输入文本 ”select master_seat1 master_seat2”. 调到侧面视图，复制，移动到 -2.686 。 ( 图 15)

图 14

图 15

图 16

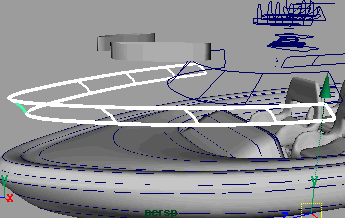

下面做护栏。 ( 图 17)

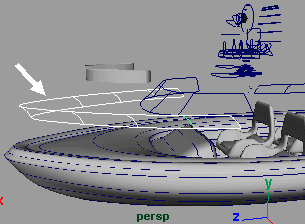

现在我们有 3 个曲线剖面 small_frame_profile, medium_frame_profile, big_frame_profile. 。选中这些做 extrude.

图 17

图 18

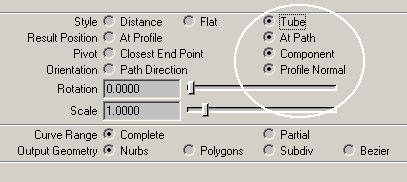

然后输入命令 “select big_frame_profile front_safely_frame” 选择 surfaces > extrude > option box, 然后应用这些设置 ( 图 19).

图 19

extrude 后，你将看到 ( 图 20) ，按 ‘3' 。现在输入文本 “select medium_frame_profile”
按住 shift-, 选择曲面 ( 图 21)

图 20

图 21

选择 surface > extrude ，按 ‘3' ，你将会有一个新的中间面 . （图 22 ）用一些向前的曲线做一些相同的格子。

图 22

图 23
