maya 设置腿部骨骼控制系统
这是关于一套置腿部骨骼控制系统的教程，细节之处翻译的不好，或有遗漏的地方，请多多包含。

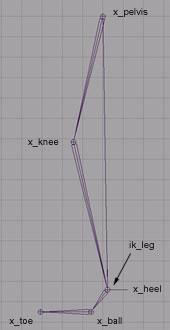

1 、按 f2 切换到 animation 菜单下，在侧视图里，我们进行 skeleton > joint tool ，依照下图创建 5 个（ joint ）关节，分别命名为 x_pelvis,x_knee,x_heel,x_ball, 和 x_toe ，然后进行 (modify > freeze transformations) 命令。从 x_pelvis 关节到 x_heel 关节，我们给它个 ik （ skeleton > ik handle tool ），将这 ik 取名为 'ik_leg' 。

2 、我们这步要创建 3 个 locator(create -> locator ）。按住 v 键，分别将它们
定点在（图示）关节上，相应的更名为 lx_toe,lx_ball 和 lx_heel 。然后分别将这三个关节进行点约束 constrain > point （先选择 x_toe joint ，再选择 lx_toe locator ，如此类推）。

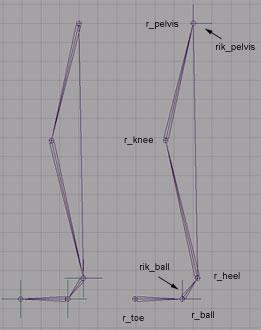

3 、选择 root 关节（即就是 x_pelvis ），然后进行复制 (edit > duplicate) 。将复制的一套骨骼移到一处，按下图分别命名为 r_pelvis,r_knee,r_heel,r_ball 和 r_toe 。 ok 后选择 r_toe 关节进行 reroot 命令 (skeleton > reroot skeleton) 。从 r_toe 到 r_ball 创建 ik(skeleton > ik handle tool) ，并将这 ik 命名为 rik_ball 。然后 r_heel 到 r_pelvis 也创建 ik ，命名为 rik_pelvis 。

4 、我们先选择 x_pelvis 关节 , 再选择 rik_pelvis ikhandle ，进行点约束（ constrain > point ）。
现在我们打开 (window > animation editors > expression editor ），弹出表
达式编辑器，要写一段小表达式。我们命名这表达式为 'const_toe' ，然后写以下代码：
r_toe.translatex = lx_toe.translatex;
r_toe.translatez = lx_toe.translatez;
if(lx_toe.translatey>0)
{
r_toe.translatey = lx_toe.translatey;
} else
{
r_toe.translatey = 0;
};
然后点 `create` 按钮。
我们再建一个表达式，命名为 'const_ball' ，写入以下代码：
rik_ball.translatex = lx_ball.translatex;
rik_ball.translatez = lx_ball.translatez;
if(lx_ball.translatey>0)
{
rik_ball.translatey = lx_ball.translatey;
} else
{
rik_ball.translatey = 0;
};
点 `create` 按钮。这两段 mel 是分别控制 lx_toe 和 lx_ball 的。
现在我们从 outliner 大纲视图中选择 r_toe 关节， template 它（ display > object display > template) 。再选择 rik_ball 和 rik_pelvis ikhandles 以及三个 locator(lx_toe, lx_ball, lx_heel) ，隐藏它们 (display > hide > hide selection) 。

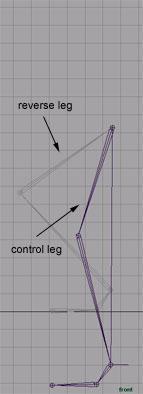

现在我们可以测试这些关节了：）

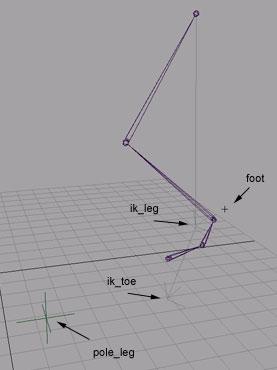

5 、从 x_heel 关节到 x_toe 关节创建 ik 并命名为 `ik_toe` ，然后将 ik_toe 和 ik_leg 两个 ik 成组 (edit > group) ，命名为 `foot` 。然后我们打开它的 attirube editor ，在 display 里勾选 `display handle` ，这样进入 component mode 就可以选择这个 selection handle （像 + 字）了。

6 、现在我们创建个 locator ，命名为 `pole_leg` 。然后我们选择这个 locator ，
按 shift 再选择 rik_pelvis ikhandle ，进行 constrain > pole vector 。

7 、选择 x_pelvis 关节，进行复制 (edit > duplicate) 。然后将复制的这些关节移到一处，按图示分别将它们命名为 left_pelvis,left_knee,left_heel,left_ball 和 left_toe 。再进行 (skeleton > assume preferred angle) 。

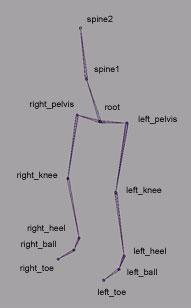

用 (skeleton > joint tool) 新建三个关节（图示），命名为 root,spine1 和 spine2 。然后 left_pelvis 关节与 root 关节连接。
选择 left_pelvis 关节，进行镜像 (skeleton > mirror joint) 命令，将镜像的一串关节分别命名为 right_pelvis,right_knee,right_heel,right_ball 和 right toe 。
