倒转和柔化 / 锐化
法线在编辑多边形时起着非常重要的作用,表面的法线要么都朝内,要么都朝外。如果在分离或粘合各种多边形时,会发现有时它们的方向并不一致,这样就会造成边界边不能正确地合并,也不能正确地进行纹理贴图。 edit polygons → normals → reverse 命令可以翻转选定面的正面和反面,从而也就翻转了它们法线的方向。 reverse and propagate 命令与 reverse 命令的功能类似,只不过它不仅可以翻转选定的面,也可以翻转与选定面法线方向一致的面。
柔化 / 锐化功能是 normals 子菜单下的另一个功能,它可以人工判断多边形的边是要柔化还是要锐化。具体步骤如下:
(1) 创建一个多边形球体并且把它的细分数 (subdivision) 设置为 10 。
(2) 执行 display → custom polygon display 命令,在弹出的对话框中,分别选中 vertices 和 face 选项组的 normals 复选框。
(3) 在 shaded 模式下放大观察球的顶点,如图 5-44 所示的法线。
(4) 每一个顶点有 4 个法线,每一个法线平行于相对应的面法线。选取球的上半部分,并且显示边。
(5) 执行 edit polygons → normals → soften/harden 命令。
(6) 单击 all soft(180) 按钮,然后单击 soft/hard 按钮,现在上半球的每个顶点只有一条法线,且和任何面的法线不平行,如图 5-45 所示。因为现在的边为软边,所以会删除其他顶点的法线,这时上半球已渲染得相当光滑。

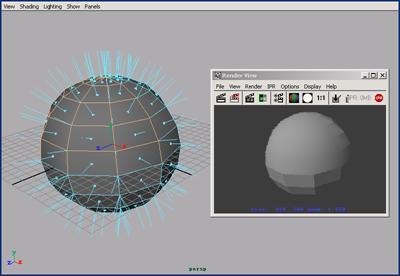

图 5-44 顶点法线

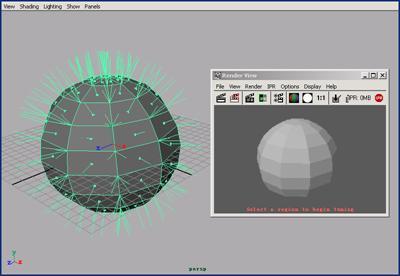

图 5-45 soften/harden 效果
(7) 打开 attribute editor 对话框编辑球的属性,打开 polysoftedge1 选项卡。
(8) 打开 poly soft edge 历史记录,其中的一项 angle 滑尺设置为 180 ,把这个值减少到 35 以下,就会看到刚才去掉的法线又出现在顶点上,且边又被锐化 (harden) 了。
