Maya基础教程:Maya 4.0 多边形建模-编辑多边形(2)

2024-09-04 21:27:16
字体:
来源:转载
供稿:网友
maya 4.0 多边形建模-编辑多边形
     54本节主要讨论与多边形有关的工具。 maya 还提供了许多方法来显示多边形和选择各种组件。这里仅讨论经常使用的一些功能的选项设置。

选定多边形

在编辑和复制多边形之前需要先选定多边形,最常用的技术是用选择蒙板并在对象表面用鼠标右键选择组件。也可使用热键和 polygons → edit selection 子菜单。

1. 使用热键选择

可使用下列热键来选择多边形的组件:

f8 :在对象和组件间切换。

f9 :选择顶点。

f10 :选择边。

f11 :选择面。

f12 :选择 uvs 。

ctrl+f9 :选择顶点和面。

要选择多个组件,先选定一个组件,然后按住 shift 键再选另一个组件。图 5-23 所示的各种多边形组件的标记菜单。

图 5-23 多边形的标记菜单

2. 使用选择工具

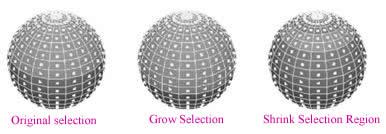

执行 polygons → selection 命令,可以看到选择工具子菜单, grow selection region 命令使选定的组件增加一个单元; shrink selection region 命令则相反; select selection boundary 命令只选中所选组件的边界而不选其余的,如图 5-24 所示。



图 5-24 选择组件

convert 命令的功能是把选定的组件元素转为另一种组件类型,如图 5-25 所示。

注意:

转换不是循环的,把选择的顶点转为 uv 将使 uv 的区域比开始大许多。



图 5-25 转换组件类型

3. 约束选择

在 selection 子菜单的底部是 selection constrains 命令,它是一个高级工具,下面是这个工具的某些功能:

● 可限制选择的特定区域,例如边界组件或内部组件。

● 可以仅选择硬边或仅选择软边。

● 可以仅选择三角形面、或四边形面或其他多边形面。

● 可以随机选择组件。

● 可以扩展或缩小选定的区域,或者选择选中区的边界。

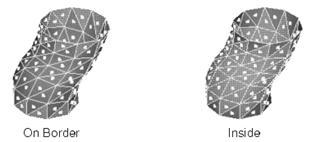

图 5-26 是一些多边形约束选择示例。或许已经注意到 n 边形表面看起来像四边形或三角形,很容易将两者相混淆。但数一下它的顶点或边时,便会发现 n 边形的边 数多于 4 个。所有的 n 边形面都有相连的小面把它的边分成两部分和 3 个顶点。如果选中 custom polygon display options 对话框上的 triangles 复选框就可以判定是不是 n 边形。


图 5-26 选择约束

selection constraint 对话框的内容随所要约束的组件类型而变,最好是选择所需组件,然后再打开该对话框。另一个方法是在关闭这个对话框之前确保单击过 contrain nothing 按钮。

移动多边形组件

可使用操作手柄移动、旋转或缩放多边形组件。此外,还可以用 edit polygons 菜单的 move components 命令来平移、旋转和缩放组件。

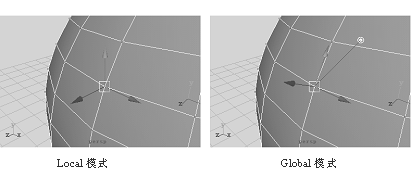

move components 命令有 local 模式和 global 模式之分。可以通过单击切换手柄在两者之间进行切换,如图 5-27 所示。在 local 模式下, z 轴总是指向法线方向。

图 5-27 模式切换

挤压和复制面

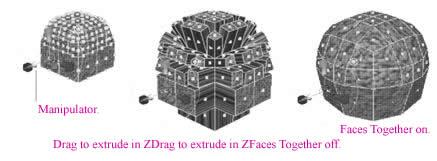

在 polygons 菜单上有 duplicate face 和 extrude 命令用于对面的操作。使用这两个命令,既可以使处理的面连接在一起,也可以通过 polygons → tool options → keep faces together 命令使处理的面分离,如图 5-28 所示。

注意:

尽管复制后的面不是原来的面,而是变为从原始多边形对象分离出来的单独对象,但仍可以在 duplicate face 属性对话框中关闭 separate duplicate face ,使它们仍然是一个多边形对象的组件。
