Maya基础教程:Maya 4.0 动画地基本的知识-编辑关键帧（1）

在 graph editor 中使用动画曲线

当在 timeline 中创建一系列的关键帧时，在 graph editor 中这些关键帧就代表功能曲线或动画曲线， graph editor 像一个普通的正交窗口一样工作，因此可以用如 a 和 f 热键来浏览功能曲线，用 alt+ 鼠标中键拖动方法进行跟踪，也可用 ctrl+alt+ 鼠标左键或用鼠标中键框选方法缩放视图。不过，当 graph editor 是激活的窗口时，对 move 和 scale 工具的设置就会发生重要的变化。

相对于其他编辑器来说， graph editor 是非常复杂的，但学会用 graph editor 和动画曲线工作是非常重要的。有经验的动画制作者知道怎样去“看”动画曲线，以便能形像地看出当编辑曲线时物体会怎样以不同的方式运动。

要以创建一些动画曲线来了解 graph editor 工作情况，具体操作步骤如下：

(1) 创建一个球体，并作 30 多帧的平移和旋转动画关键帧。

(2) 用标记菜单热键箱，选择 persp/graph view 命令，顶部窗口显示 persp 视图，底部显示 graph editor ，如图 12-11 所示。

图 12-11 graph editor 窗口

(3) 单击 a 键使全部曲线在窗口中显示，有 6 条动画曲线，每一条曲线对应着 6 个属性的每一个通道。

(4) 框选在当前时间指示器附近的一些关键帧。注意左边的曲线轮廓显示了被单击的曲线关键帧，移动它们就会看到球体作相应的变化。

(5) 也可以在曲线轮廓中只操作所选取的那些曲线。单击平移曲线，则只有这些曲线被显示出来。

(6) 使用 move 工具改变在 graph editor 窗口中的选项。既可以双击 layer 条上的 move 工具图标，也可以选择 modify → transformation tools → move tool □命令打开该对话框。在 graph editor 窗口中单击以保证图形编辑窗口被激活，然后就会看到该选项发生变化，如图 12-12 所示， move option 选项组包括 moveonly 和 moveover 单选按钮。默认选择 move over 单选按钮允许移动被选的关键帧到其他关键帧上；如果选择 move only 单选按钮则只允许在其他关键帧间移动关键帧。

图 12-12 tool settings 对话框

(7) 打开 scale 工具选项框，会发现在 graph editor 对话框中的设置是不同的，默认的 gestural 设置是在单击处给要缩放的关键帧设置轴心点。 manipulator 设置允许创建一个可移动和缩放的方框，如图 12-13 所示。

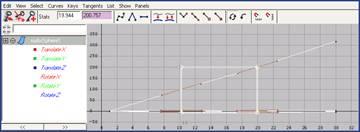

图 12-13 manipulator 方框

使用 graph editor 工具

graph editor 提供了许多用于编辑曲线的工具条工具，如图 12-14 所示。

● 时间捕获和值捕获工具

time snap 时间捕获工具将关键帧捕捉到帧上，该工具应该始终打开，因为该工具使得编辑关键帧更容易。一般用于捕捉关键帧到最近的整数值的 value snap 值捕获工具使用的机会较少。在移动到其他工具之前一定要打开 time snap 工具，最好是从开始就打开 time snap 工具，而不是在没有捕捉功能下工作，以免以后还要捕捉关键帧。

图 12-14 graph editor 窗口中的工具

在 graph editor 、 dope sheet 和 time slider 中均有 time snap 功能，用户还可以使用在 general preferences 的 animation preferences 区域中的 time snap 复选框，它在默认状态下就是选中状态。

● move nearest picked key 工具

在 graph editor 中的 move 工具实际上就是 move nearest picked key 工具，并且它与标准的 move 工具有区别。这两个相似而又不同的 move 工具如果被混淆了就会导致失败。 move 工具可移动所有单击的关键帧或它们的切向手柄，而 move nearest picked key 工具只能移动一个关键帧或切向手柄 —— 最靠近鼠标指针的那一个。 move 工具并不移动曲线，就像能限制普通的 move 工具一样，也可以用 shift 键限制该工具对水平或垂直方向上的运动的操作。

● 插入关键帧和增加关键帧工具

insert key( 插入关键帧 ) 和 add key( 增加关键帧 ) 工具相似， insert key 是在曲线上选定帧处插入一个帧， add key 在选定的值或帧处插入帧，同时相应地改变曲线形状。

● 切联工具

tangent tool ( 切联工具 ) 用于改变关键帧附近的曲线形状， spline( 默认形状 ) 、 linear 和 flat 工具用于拾取那些形状，在 tangent 菜单上还有其他类型。可以单击一些关键帧并用不同类型的工具处理关键帧以了解这
