maya 4.0 创建场景物体-示例制作螺旋楼梯
为了巩固所学的知识，下面制作一个螺旋楼梯。在这个例子中，将通过制作一个长方体来表现单独的一级台阶，然后把它复制多次，以形成楼梯的效果。具体操作步骤如下：

(1) 选择 files → new 命令新建一个场景，然后选择 create → polygon primitives → cube 命令来建立一个立方体，如图 3-30 所示。

(2) 在 maya 界面右侧的 channel 面板中，更改 x 、 y 、 z 的值分别为– 6 、 0 和 0.5 ，这 3 个值是用来控制物体的坐标值。然后更改 scale x 、 scale y 和 scale z 的值分别为 5 ， 0.5 ， 1 ，这 3 个值可以用来控制物体的缩放比例，得到如图 3-31 所示的一个长方体。

图 3-30 新建一个立方体图 3-31 更改长方体的参数

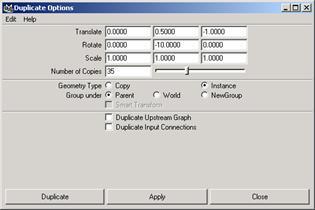

(3) 确认立方体处于选中状态，选择 edit → duplicate 命令，在如图 3-32 所示的窗口中如下设置： translate 为 0 ， 0.5 ，– 1 ； rotate 为 0 ，– 10 ， 0 ； number of copies 为 35 ； geometry type 为 instance 。

图 3-31 duplicate options 窗口

(4) 单击 duplicate 按钮，得到一个螺旋形的楼梯。在这里采用的是 instance 复制，这意味着对最初建立的立方体的任何操作也会被用到复制品上。切换到顶视图，用鼠标右键在最初的立方体上选择 vertex ，在这个立方体的上表面上选取它的 4 个顶点，然后旋转平移它们与复制的立方体的底面重合在一起，如图 3-33 所示。这样楼体的建模工作便完成了，最后的效果应如图 3-34 所示。
