hypergraph 表面上看起来很混乱，但是当用户了解了 hypergraph 窗口的独特功能时， 就会后悔自己没有早点使用 hypergraph 。相信用户通过阅读本节能学到一些实用的技 巧。
hypergraph 窗口概述hypergraph 窗口本质上是与场景类似的超文本的视图。如果使用过制作 html 的工具，就会明白 hypergraph 窗口中的链接对象类似于网络。场景中可见的每一单元在 hypergraph 窗口中由一个标有文本的盒子代表，有连接关系的对象用线连起来，以表明它们在场景中的连接。当光标在这条线上移动时，互相连接的单元就会以高亮显示。 hypergraph 窗口除了显示场景中对象与单元之间的关系外，还可以创建和修改这些关系。例如，可以把两个对象连接为一体或者直接断掉某个连接，而不用返回到场景窗口或 relationship editor 窗口。而且，在场景中可见物体的类型取决于过滤器的选择，可以使用 hypergraph 的 options → display 菜单来实现这一功能。实际上，使用 hypergraph 窗口和 channel 面板就可以做场景窗口能做的任何事情，甚至更好，只是 hypergraph 窗口是用有文本的盒子代表场景中的对象。它允许查寻和选择几百个场景元素，所以在复杂的场景中它比 outliner 窗口更加有效。

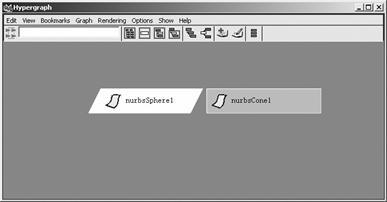

在 maya 中新建一个场景，创建两个对象：一个球体和一个锥体。接着选择 window → hypergraph 命令，打开 hypergraph 窗口。在 hypergraph 窗口中出现刚才创建的两个物体的图标，如图 2-26 所示。
图 2-26 hypergraph 窗口中的物体
提示：
因为在 maya 中工作时要多次进入 hypergraph 窗口，所以最好在工具架上创建一个 hypergraph 按钮，或者使用本章前面创建的热键 (alt+g) 。要创建一个工具架按钮可以从菜单栏 ( 不是热键箱 ) 上选择 window → hypergraph 命令，同时按下 ctrl+shift 键。这时，一个新的 hypergraph 按钮就会出现在工具架上。
比较一下 hypergraph 窗口与 outliner 窗口，就会发现 hypergraph 实际上并不复杂，因为它不显示摄像机和默认设置，不过它是按边对边组织，而不是从上到下组织。
在 hypergraph 窗口中，被选中的物体方框显示为黄色，如果该物体未被选中，则其为灰色。在 hypergraph 窗口中单击一个物体方框和在场景窗口中选择物体其实是一样的，方框变为黄色 ( 表示被选中 ) ，场景中的物体就变成绿色。用户可以有选择地在 hypergraph 窗口中选择显示某些物体 ( 如 show → objects → nurbsobjects) 或像形状节点一样显示物体的组件 (options → display → shape nodes) 。
在 hypergraph 窗口中放大和搜索物体的方法与在场景窗口一样。要进行缩放，可以按下 alt 键同时按下鼠标左键和中键 —— 向左移动鼠标为缩小，向右移动则为放大；要追踪 hypergraph 窗口，可以按下 alt 键和鼠标中键，来回拖动鼠标即可。通过缩放和追踪，即使在一个大场景中，也会很快找到所需的节点。此外，还可通过两个快捷键来使选定的物体或所有的物体充满 hypergraph 窗口：要在 hypergraph 窗口中选定一个或更多的物体 ( 在场景窗口选中的物体显绿色或白色 ) ，按 f 键；要扩展窗口以适应所有的显示物体，按 a 键。在场景中选择锥体，按 f 键，则窗口中将显示锥体的节点。
提示：
在场景窗口中， a 键和 f 键也可实现上述功能。
如果场景复杂且又要在 hypergraph 窗口中寻找一个特定的物体或物体组，可以为部分或全部视图建立书签以节省时间。尽管示例场景很简单，很难说明书签的使用，但还是要通过建立 3 个书签来看看其建立的过程： 3 个书签 —— 一个标记球体、一个标记锥体、第 3 个同时标记两者。
首先，选中锥体，按下 f 键 ( 或使用缩放和跟踪，直到锥体充满 hypergraph 窗口 ) 。然后，从 hypergraph 窗口中的菜单组中选择 bookmarks → create bookmark 命令，打开一个 name bookmark 窗口，从而可以为书签命名 ( 如果没有打开该选项框， maya 会为书签选择一个默认名 ) 。在这个例子中输入 cone 再单击 ok 按钮。现在对这个视图管理已经有了一个书签，并且可以在任何时候通过该书签返回到这个窗口。下一步，选中球体，按下 f 键，然后建立另一个书签，命名为 sphere 。最后为整个场景视图建立一个书签 ( 按 a 键可以跳到整个场景视图 ) 且命名为 all 。
现在来测试一下书签的作用效果。将该窗口调整为一个完全不同的视图，然后从 hypergraph 菜单中选择 bookmarks → cone( 或 sphere 或 all) 命令，视图将跳回到定义该书签的窗口。要编辑书签 ( 增加、删除书签或给书签改名 ) ，可以选择 bookmarks → bookmark editor 命令，再选择要编辑的书签，并从 bookmark editor 窗口的 edit 菜单中选择合适的命令。
提示：
可以为不同类型的视图建立书签 ( 在不同模式下使用 hypergraph 窗口 ) 。该功能可以真正节省时间，因为在不同的项目之间进行切换时可以避免不停地重新设置 hypergraph 窗口的视图模式。
hypergraph 窗口的另一好处是在窗口中把非关键帧用矩形框显示出来，关键帧用平行四边形框显示。例如，选择球体作为关键帧， hypergraph 窗口如图 2-27 所示。
图 2-27 带有关键帧的物体图标
在 hypergraph 窗口中除了可显示选中的对象外，也可以通过在 hypergraph 窗口中的物体方框上单击来选择物体。在示例中，要选择球体，单击球体的方框，它会变成黄色，就像在场景窗口中一样；要选择多个物体，既可以按 shift 键来选择，也可以在框的周围用鼠标拖出一个矩形，框住要选择的物体；要去掉选中的物体，按住 shift 键并单击它即可；要取消选择场景中的所有物体，只需在 hypergraph 窗口外的文本框的任何地方单击；要为 hypergraph 窗口中物体更名
