[AutoCAD基础教程合集一]02—拉升、复制移动

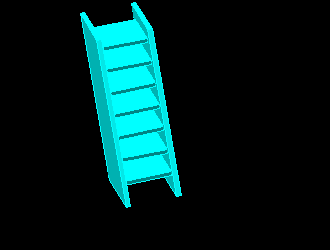

　　本题要画的是一个小木梯，大家做题时，不要计较图中尺寸与实际生活中的实物有何差别等，主要是要学习绘图的步骤。

　　下面，是本习题的详细绘图步骤讲解，最后面是绘图步骤讲解的Flash动画演示：

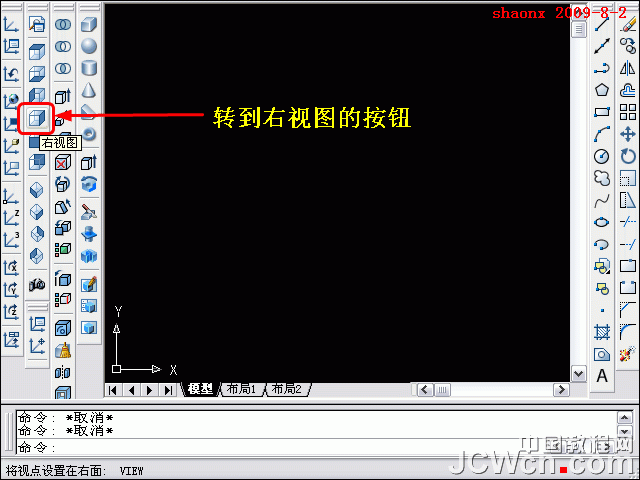

　　1、为了最终图形的样子以及绘制过程的方便，本题我们从右视图开始。打开CAD后，点击“右视图”按钮，进入到右视图界面。

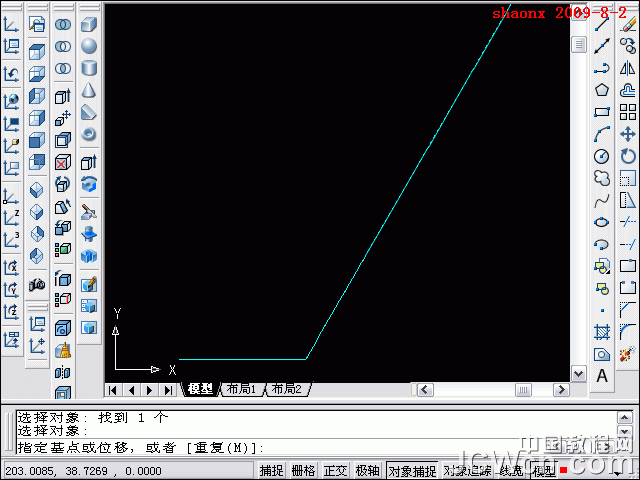

　　2、画一长100的水平底边和夹角为60度的斜线，斜线长度未知，可画稍长点，如400。

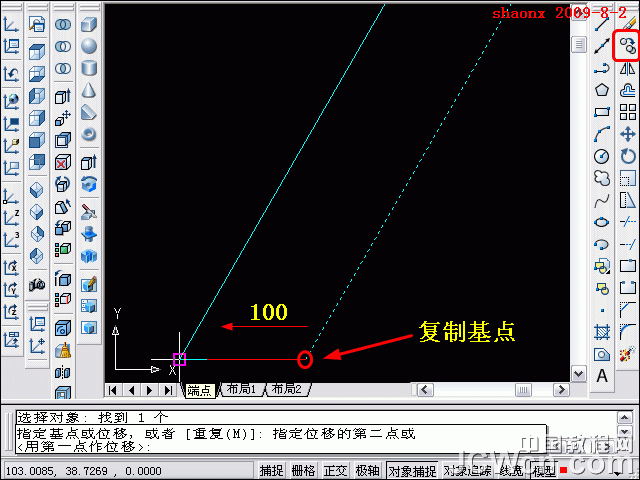

　　3、将斜线往左水平复制，距离为100，如下图所示。

　　4、将长100的底边往上做偏移，偏移距离为100。
