[AutoCAD基础教程合集一]制作精致的三维鸟笼

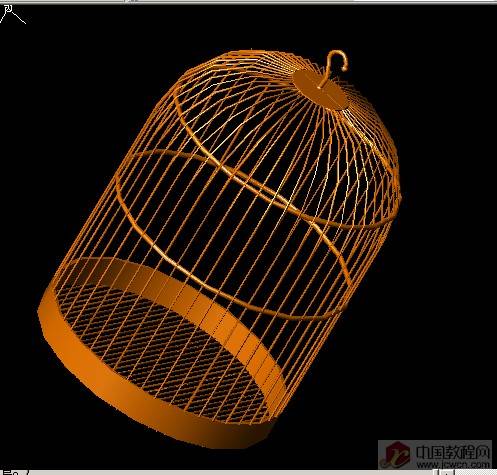

　　以下是完成效果图。

　　先做出鸟笼的底部！

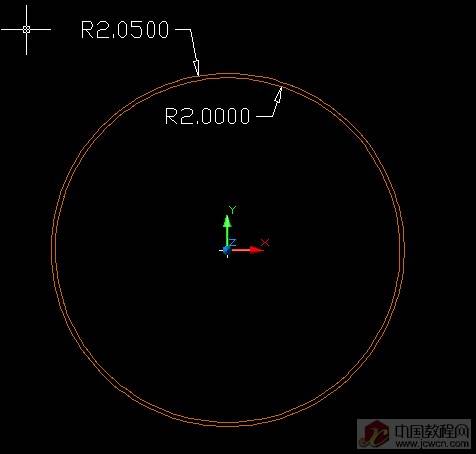

　　如图，画两个同心圆，大小自定！

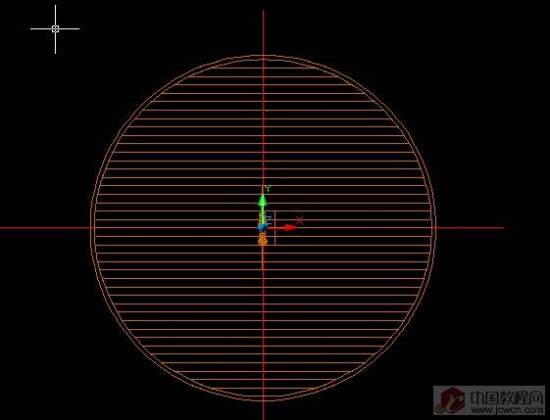

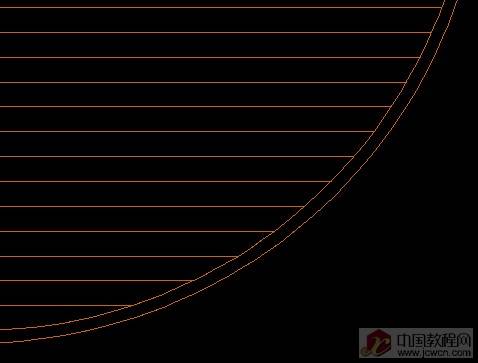

　　运用剪切（TR）命令，把第二圆外的线剪掉，如图！

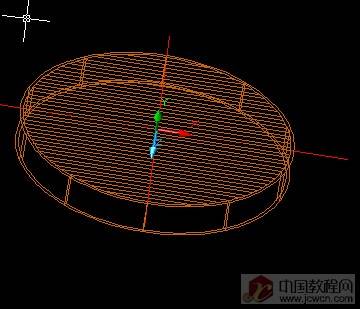

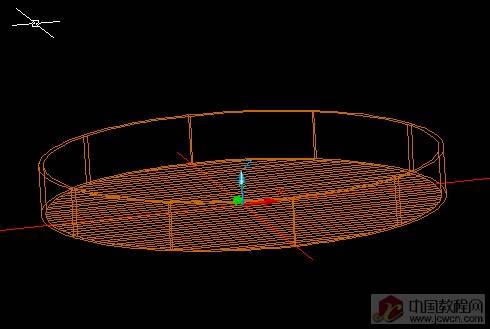

　　再用拉伸命令（EXT），分别把两个圆拉伸，拉伸之后，进行差集运算，外圆减内圆！

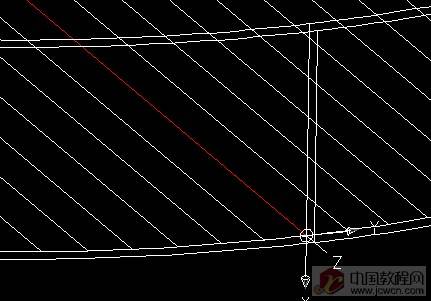

　　UCS如图改变坐标轴，XY面垂直线，如图做圆，圆半径可自定！

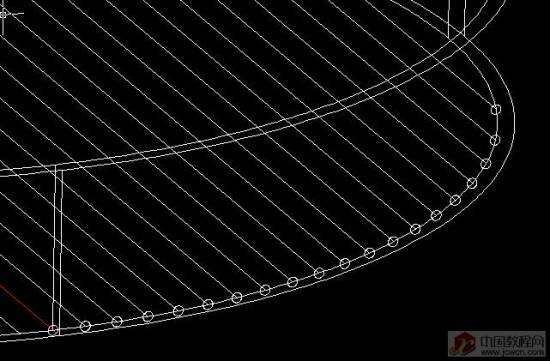

　　再把圆联续复制COPY，圆心为每根的端点（复制时，我只复制一半，另外一边，可用镜像命令完成）！如图：

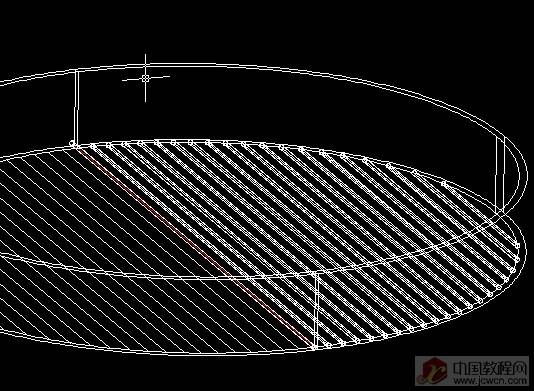

　　再次运用EXT命令，选择路径拉伸（路径为刚COPY的圆内线）， 把每个圆进行位伸！

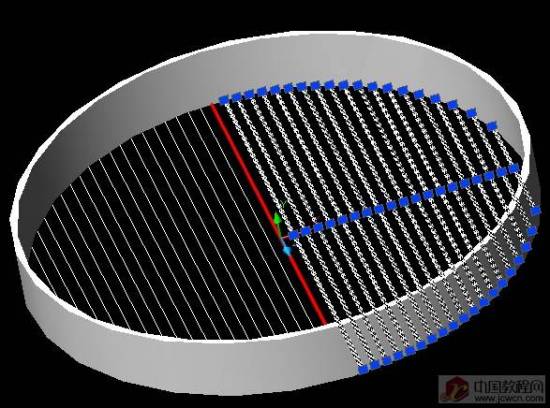

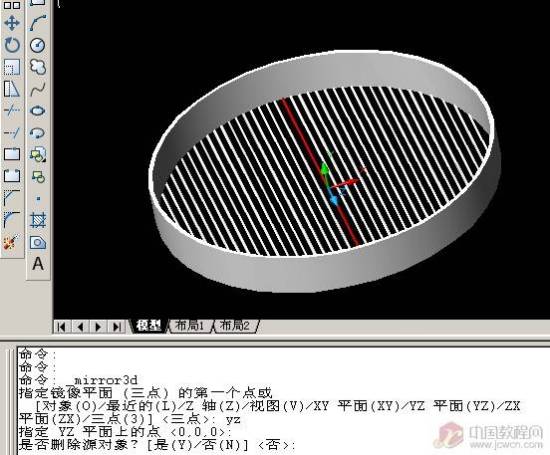

　　拉伸好后，三维镜像（mirror3d）把另外一半搞定！中心轴为图中红色圆棒，镜像面为YZ面！
