[AutoCAD基础教程合集一]简单制作一把梳子

　　送给新手朋友的礼物：在这教程里我们主要练习下放样，三维镜像，创建块及定距等分的用法。

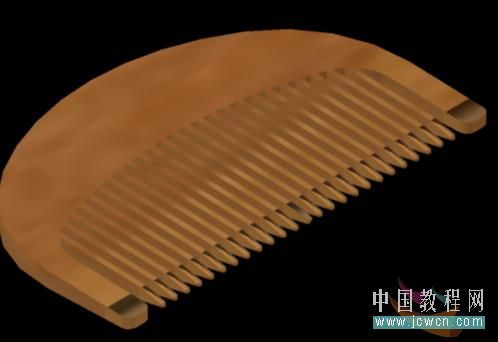

　　先来看下效果图：

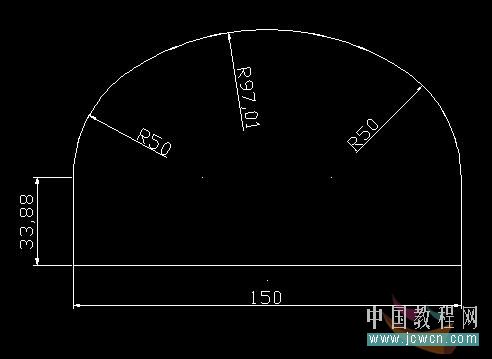

　　1：做出下面的图：

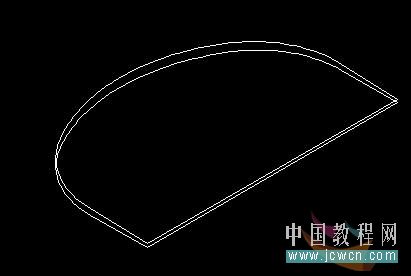

　　2：转到西南等轴测视图，将原图复制一个再向上移动2个单位，再绕直线旋转2°

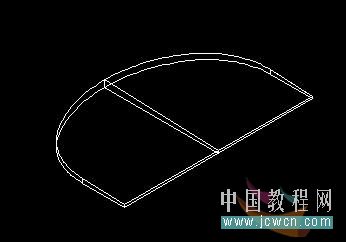

　　3：做出如图的两个面域：

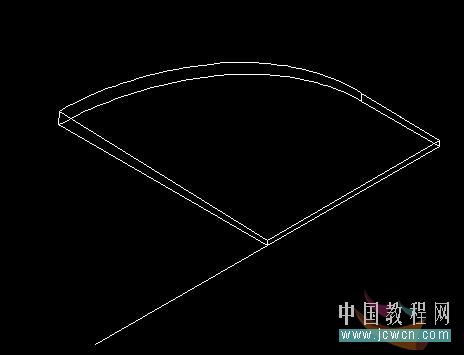

　　4：将圆弧打断成几部分，删掉不用的：

　　5：放样，选择两个面域，再选择导向曲线（两条直线及两条圆弧）：

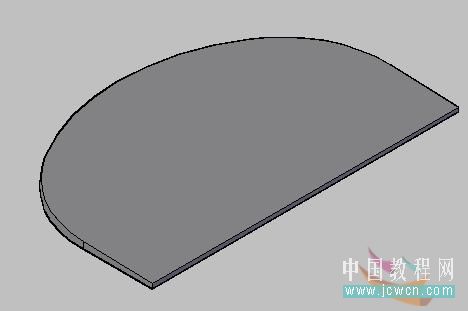

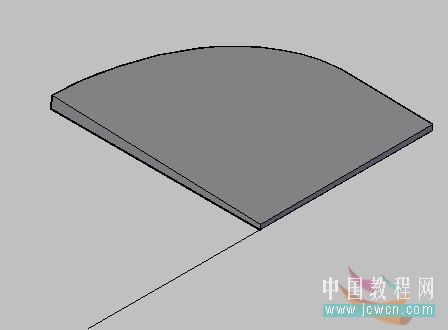

　　6：将放样出的实体镜像一半并进行并集运算：

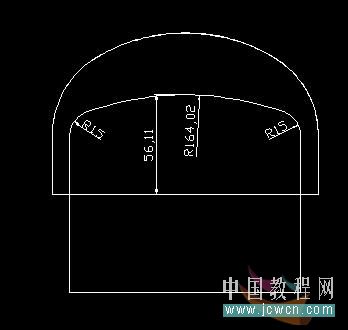

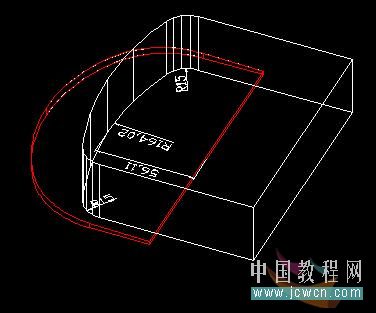

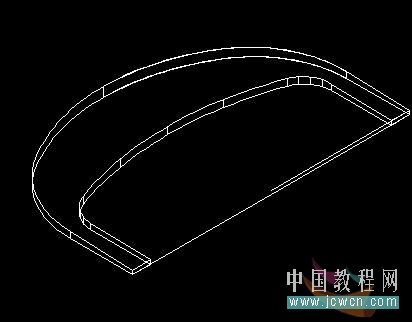

　　7：回到俯视图，做出如图的面域，在西南等轴测视图中拉伸成实体，用红色实体减去白色实体：
