[AutoCAD基础教程合集一]制作双人和多人沙发

　　AutoCAD从2010起，新增了【网格建模】面板，适当应用该面板的有关功能，可创建许多奇形怪状而又可圆滑的模型。这里仅就“用长方体网格拉伸为双人和多人沙发”的过程简述于后，供新手参考。

　　一、当创建双人沙发模型时：

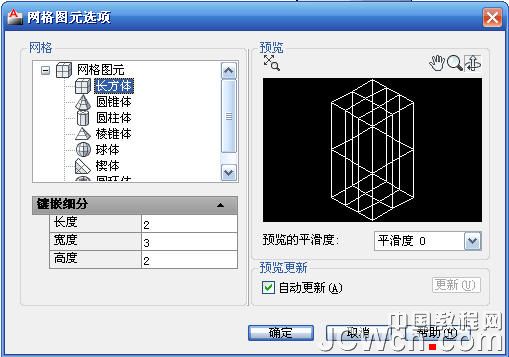

　　首先，在“网格”面板的“图元”中设置长方形的网格数（如图Snap0设置网格长、宽、高为：2、3、2，即可满足两人沙发的建模了。）

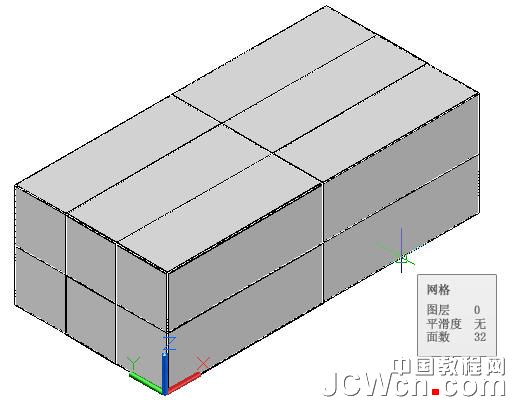

　　接着击“网格长方体”功能画一个长方体（如图Snap1所示）；

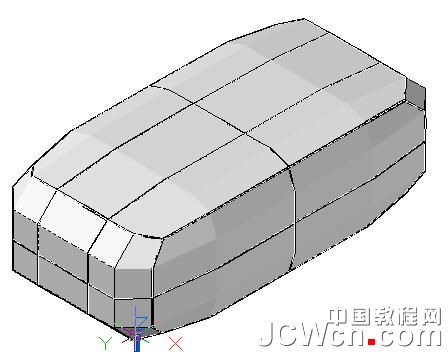

　　再执行“提高平滑度”功能将网格长方体平滑一次生成图Snap2；

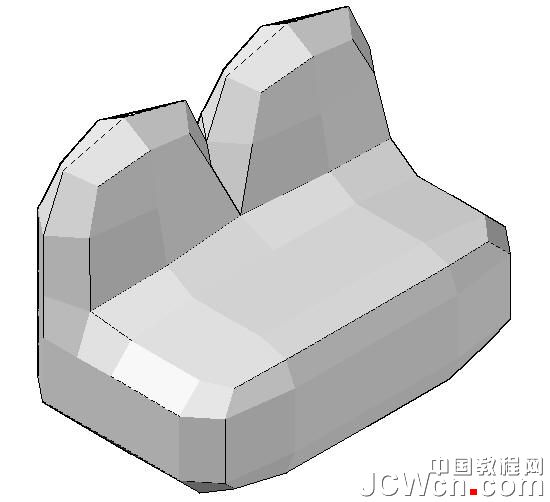

　　其次，用“拉伸面”命令拉伸后排两网格面为沙发靠背。（注意：击“拉伸面”时有S参数提示，是否“合并相邻网格”，因为我们要作双人沙发，不需要合并，所以按“N”键就可分开拉伸为两个靠背了。如图Snap3所示）；

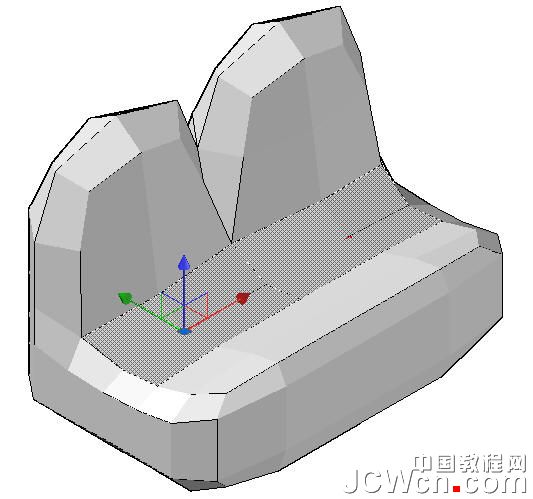

　　第三，对中间两网格需要将其凹下去（或减薄），所以击“过滤器”中的面就可下拉凹或减薄了（如图Snap4所示）。如果需要对过滤面进行放缩或旋转，那么还可击放“放缩小构件”或“旋转小构件”功能予以调整、修改。

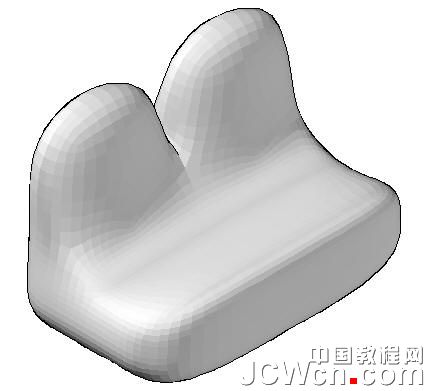

　　第四，执行“优化网格”命令，就可圆滑所有网格了（如图Snap5）；

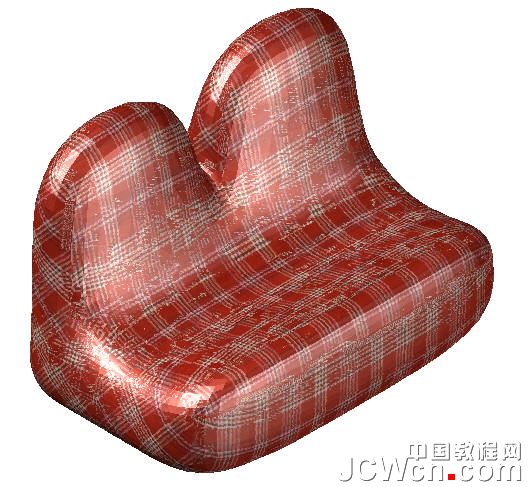

　　再附上材质就成为沙发了（如图Snap6）。
