[AutoCAD基础教程合集一]弹簧的简单画法

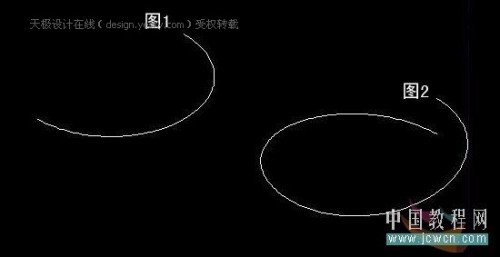

　　一、在俯视图画圆1/2圆，如图1。

图1

　　二、将视图点为主视图将半圆旋转6度(这个度数可根据要求自定)，然后以一个端点为基点水平镜像，再换到俯视图选中一个半圆镜像，再换到轴测图删除多余的一个半圆。如图2。

图2

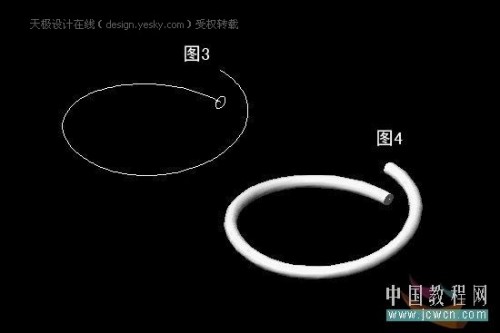

　　三、将视图点为主视图在一个端点上画圆(尺寸大小自定)，画好后如图3。

图3

　　四、现在沿路径拉伸小圆，再拉伸面，直至完成如图4

图4

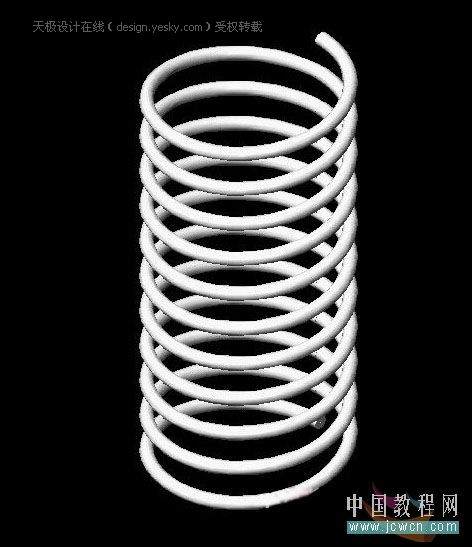

　　五、然后再阵列，数量自定。
