[AutoCAD基础教程合集一]一字形螺丝刀头

　　螺丝刀头分“一”字形和“十”字形，今天我们介绍“一”字形螺丝刀头的画法。

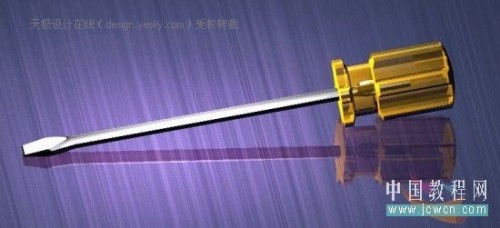

完成效果

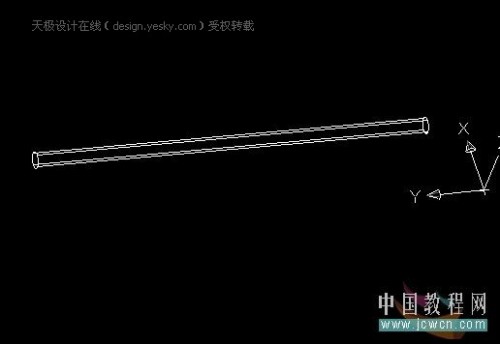

　　1、CAD中画一个直径6长200的圆柱体。

图1

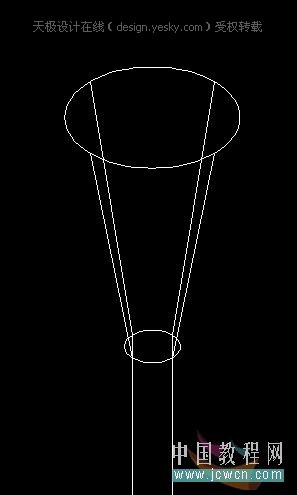

　　2、端面拉伸30、倾斜角度-12。

图2

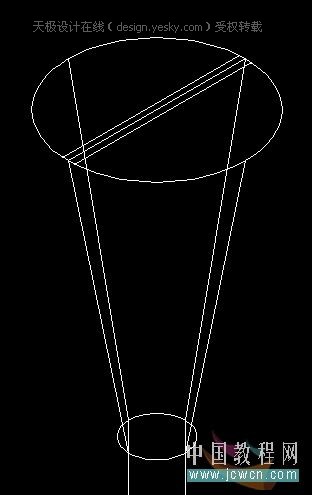

　　3、大圆面画中心线，向两边偏移0.5。

图3

　　4、三点剖切。

图4

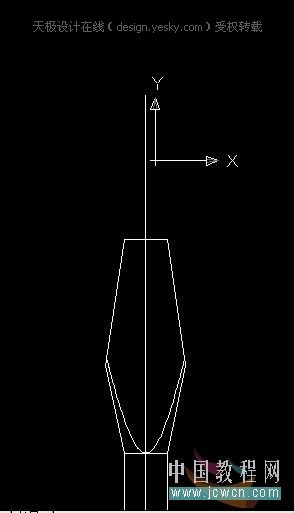

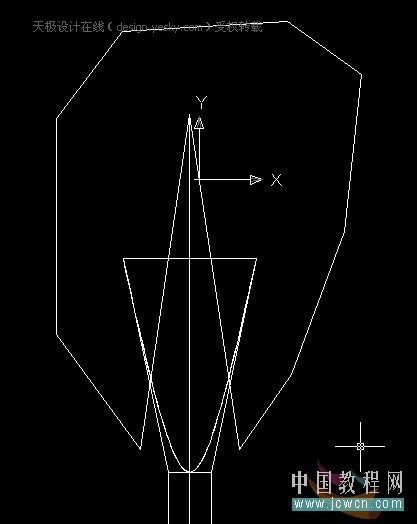

　　5、画出需要的线。

图5

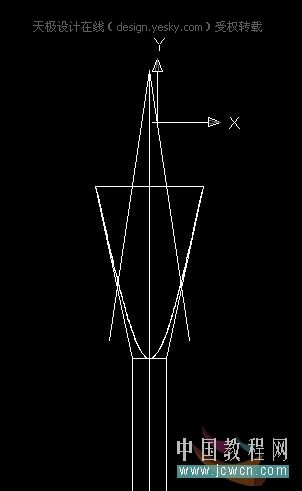

　　6、连成一个闭合环——面域——拉伸成体。

图6

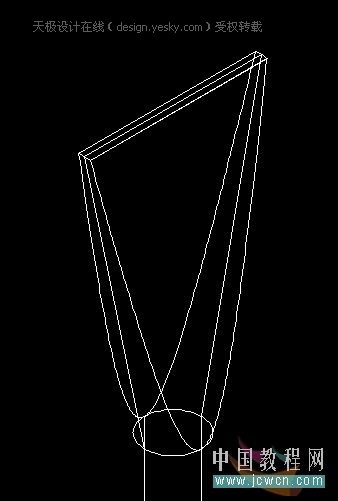

　　7、差集。

图7

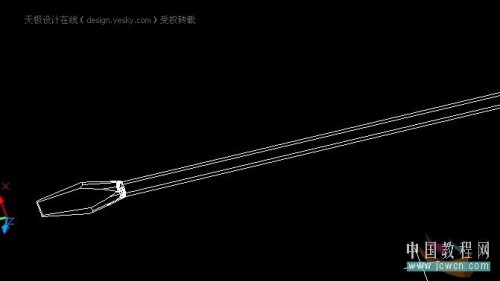

　　8、最后倒一下圆角就完成了。

图8

图9
