[AutoCAD基础教程合集一]十字形螺丝刀头

　　螺丝刀头分“一”字形和“十”字形，上次我们介绍了“一”字形螺丝刀头的画法，今天我们介绍“十”字形螺丝刀头的画法。

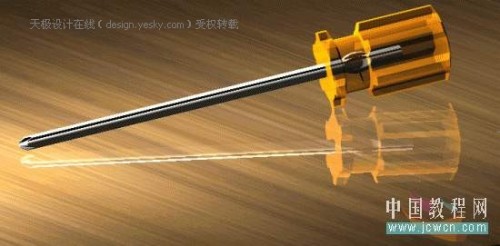

完成效果

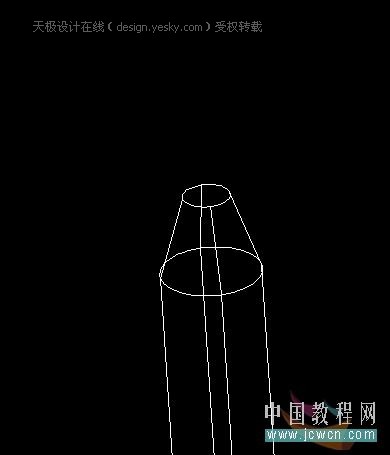

　　1、CAD中画一个直径6长200的圆柱体，拉伸时是正角度。

图1

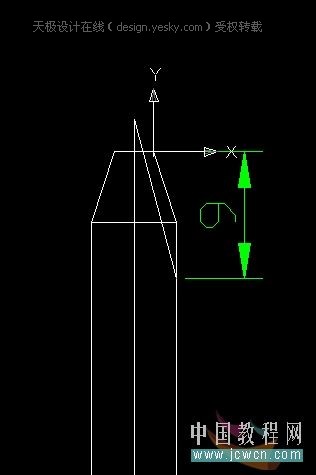

　　2、画出凹槽剖面深度位置线。

图2

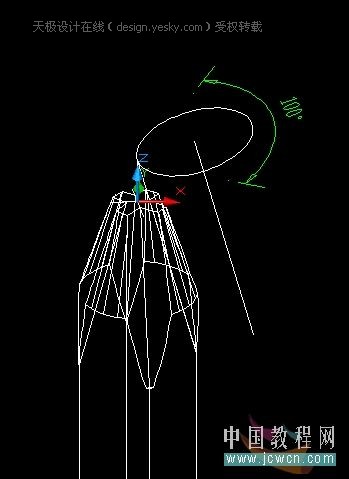

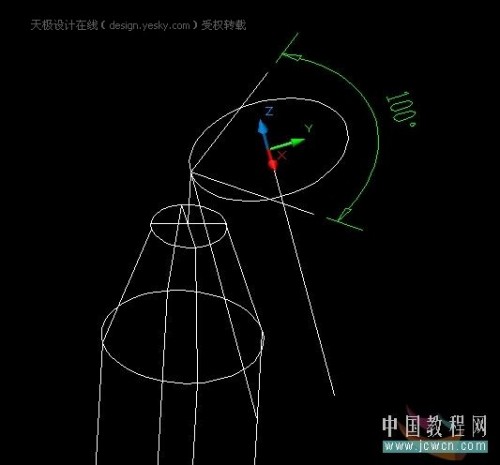

　　3、此线偏移3，调整UCS作一圆、画一个大于95°-100°的角。

图3

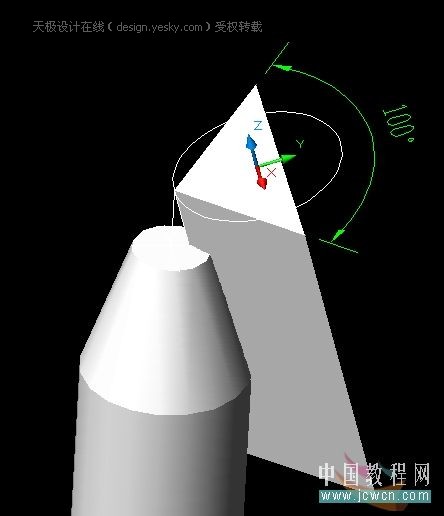

　　4、连一个闭合环——面域——路径拉伸成体。

图4

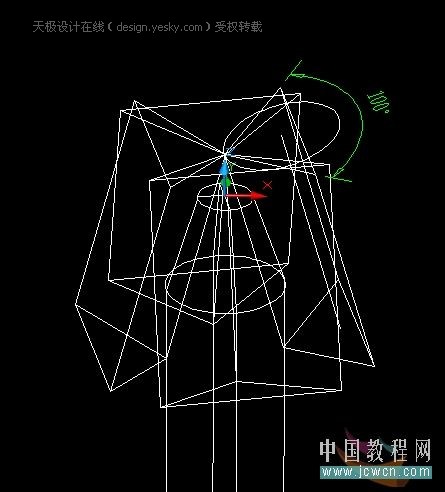

　　5、再调整UCS阵列四个。

图5

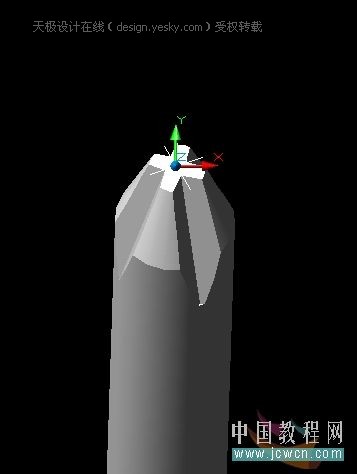

　　6、差集。

图6

　　7、就这样完成了。

图7

图8
