[AutoCAD基础教程合集一]CAXA电子图板与CAD数据转换技巧

　　企业在重新选择二维CAD设计软件时，已经存在了大量设计图纸和数据，如何有效的继承这些研发核心数据，顺利移植到新的设计平台上来，成为企业关心的重要问题，因此二维CAD软件的兼容性成为企业在进行选型比较时普遍重视的一个关键问题。

　　为了满足跨语言、跨平台的数据转换、处理的要求，CAXA电子图板2009支持Unicode编码进行全新开发，从底层平台进一步增强了对AutoCADR12-2009数据的兼容性。对DWG数据可以直接打开、编辑、修改和保存，保证电子图板EXB格式数据与DWG、DXF格式数据的直接转换，从而完全兼容企业历史数据，同时兼容AutoCAD的界面风格和使用习惯，实现企业设计平台的转换。

　　针对CAXA电子图板和AutoCAD的数据格式即EXB格式和DWG格式的转换问题，通过以下几个典型场景分析如下：

　　如何解决转换过程提示“请查找或替换形文件”的问题

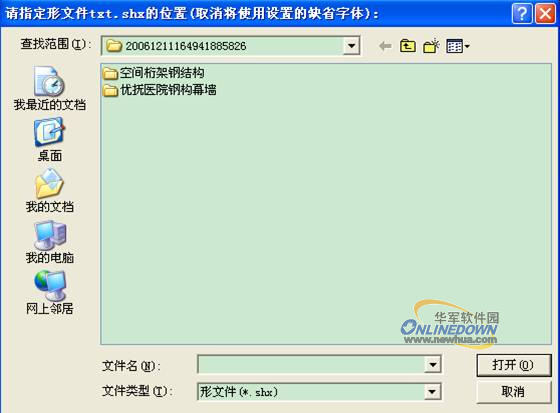

　　方法一：如果有形文件，则指定形文件位置。如没有形文件，在提示对话框中可选择取消，系统自动用默认的字体代替则转换过来的图形。　

　　方法二：从AutoCAD安装目录下的Font目录下寻找或者将提示所需文件拷贝到CAXA电子图板安装目录下的font文件夹下，然后在font目录中选择所需文件。

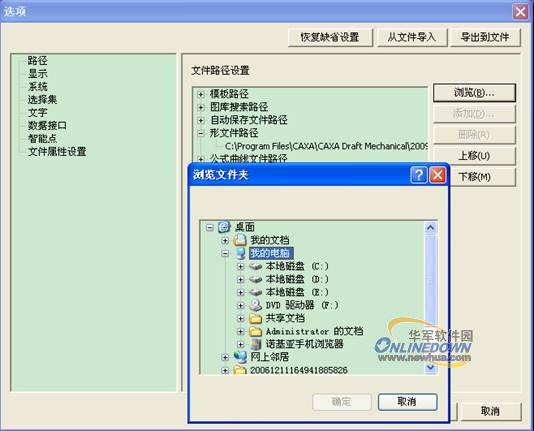

　　方法三：在系统配置中指定形文件的路径，则下次打开DWG/DXF文件时，系统会在指定的目录中搜索匹配的形文件。设置形文件路径方法如下：　

　　如何解决打开Dwg/Dxf文件时，系统提示文件出错，无法打开的问题

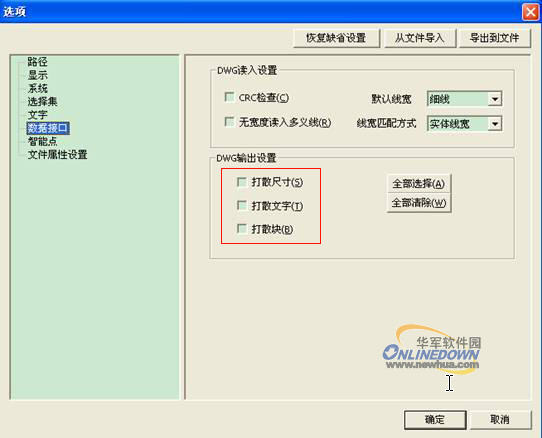

　　方法一：取消CRC检查。执行【系统设置】命令后，在弹出的对话框左侧参数列表中选择【数据接口】，将【CRC检查】的复选框里的选择去掉，如下图。　

　　如何解决将电子图板的图纸转换AutoCAD的图纸后，文字、尺寸和块都没法编辑的问题

　　回答：在将电子图板文件保存为Dwg/Dxf格式文件时，系统默认将文字、尺寸、块保存为块的形式，只要在【数据接口】中选择【尺寸】、【文字】、【块】核选框，则相应部分被打散，这样就可以随意编辑了。　

　　如何解决大量CAXA电子图板和AutoCAD图纸进行相互转换问题

　　回答：使用CAXA的批量转换功能就可以实现。CAXA电子图板可将可将CAXA电子图板各版本的EXB文件批量转换为AutoCAD各版本的Dwg/Dxf文件，也可将AutoCAD各版本的Dwg/Dxf文件批量转换为EXB文件，并可设置转换的路径。操作如下：

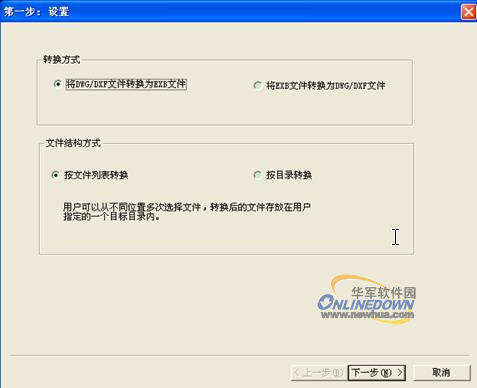

　　第一步，单击【文件】下拉菜单中的【Dwg/Dxf批转换器】命令，弹出“批转换器”对话框，可以看见转换方式有将Dwg/Dxf文件转换为EXB文件、将EXB文件转换为AutoCAD Dwg/Dxf文件两种。如下图所示　

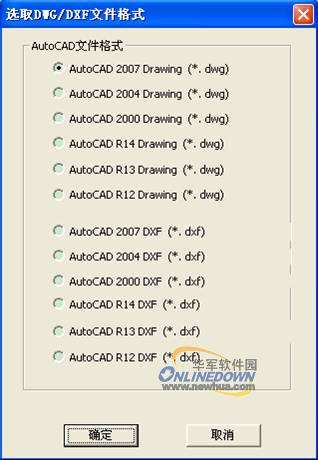

　　第二步，如果是CAXA电子图板图纸转换为AutoCAD图纸，选择“EXB文件转换为AutoCAD Dwg/Dxf文件”，然后单击“设置”选择转换数据格式，如下图所示;如果是AutoCAD图纸图纸转换为CAXA电子图板，则选择“将DWG/DXF文件转换为EXB文件”，而不需要选择数据格式。　

　　第三步，选择“文件结构方式”，有按文件列表转换和按目录结构转换两种方式。按文件列表转换指从不同位置多次选择文件，转换后的文件放在用户指定的一个目标目录内。按目录结构转换指按目录的形式进行数据的转换，将目录里符合要求的文件进行批量转换。这里选择“按文件列表转换”。

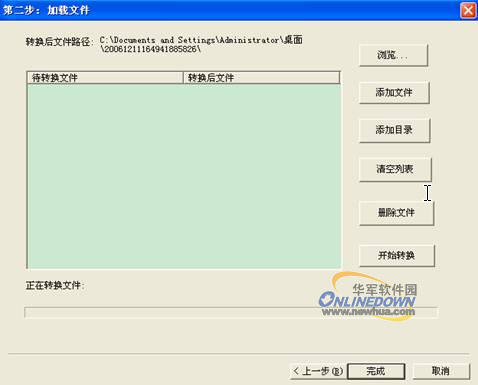

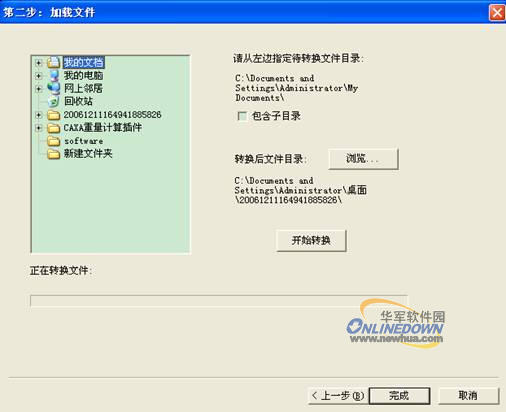

　　第四步，选择需要转换的EXB或DWG图纸。先设定转换后文件存放的路径，然后点击“添加文件”或者“添加目录”，选择需要转换的文件，如下图所示：　

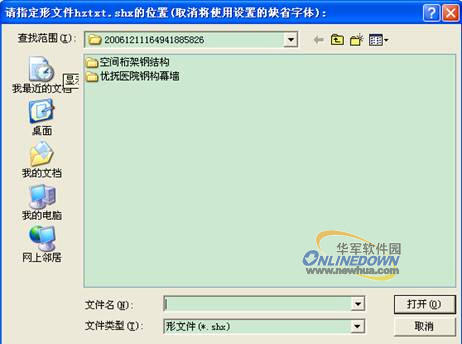

　　如果将AutoCAD图纸转换为CAXA电子图板图纸，则还需指定形文件的位置，如下图所示：　

　　第五步：开始转换。点击“开始转换”就可以转换列表内的待转换文件

　　如果选择“按目录结构转换”就直接选择文件目录，将目录里符合要求的文件进行批量转换。如下图所示　

　　如何解决读入Dwg/Dxf图纸时定义图纸线型的问题

　　打开Dwg/Dxf文件时，如果文件中的线型存在多种颜色，用户可以根据线型的不同颜色制定相应的线宽，CAXA电子图板可以根据颜色打开并区分Dwf/Dxf图纸的线宽。同时，系统能够自动读入Dwg文件中插入的图片.具体设置方法如下：

　　步骤一：执行【系统设置】命令后，在弹出的对话框左侧参数列表中选择【数据接口】，如图所示　

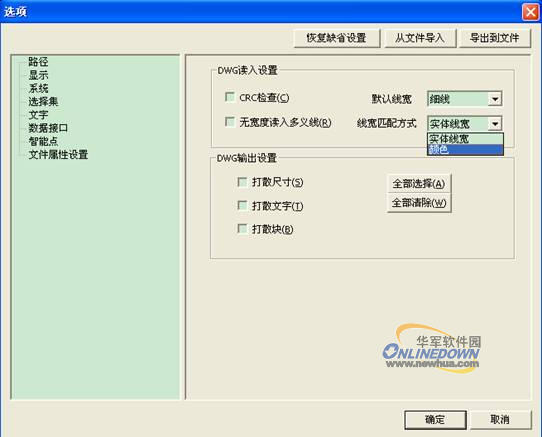

　　步骤二：在“Dwg接口设置”对话框中的“线宽匹配方式”下拉列表中选择“颜色”，系统会弹出如图所示对话框。如下图所示　

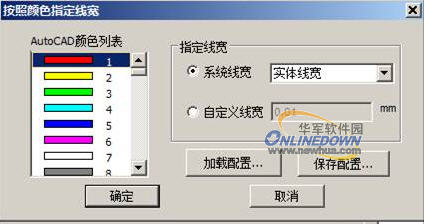

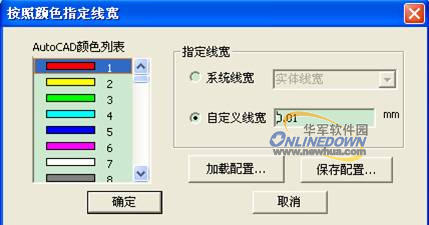

　　步骤三：在对话框中按照AutoCAD中的线型颜色，指定线型的宽度。您可以使用“系统线宽”下拉列表提供的线宽，也可以使用“自定义线宽”选项，指定线宽数值。　

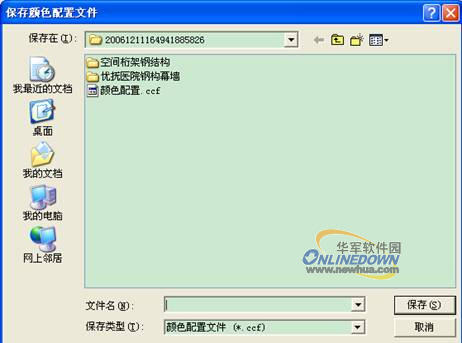

　　您可以将设置好的参数进行保存，下次打印时可以直接载入配置文件进行使用。具体保存和加载的操作如下：单击“保存配置”按钮，在“保存颜色配置文件”对话框中，指定配置文件的名称和保存路径，保存配置文件。如下图所示　

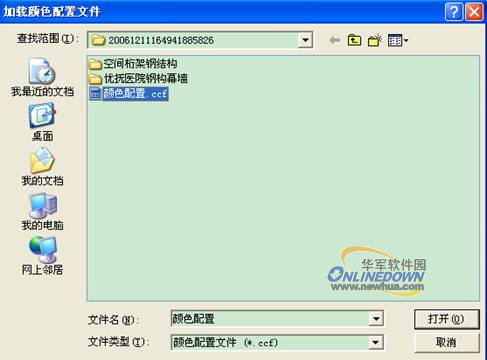

　　单击“加载配置”按钮，在“打开颜色配置文件”对话框中，指定配置文件的名称和保存路径，打开配置文件。如下图所示
