[AutoCAD基础教程合集一]AutoCAD三维建模教程：公告牌制作流程

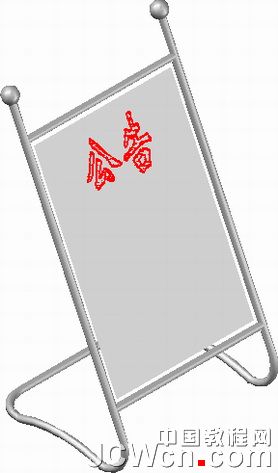

　　先来看看最终效果：

　　本题用的主要方法：

　　1、应用“拉伸”命令的“路径”选项;

　　2、灵活设置UCS。

　　3、应用视图转换。

　　下面，是本习题的详细绘图步骤讲解。

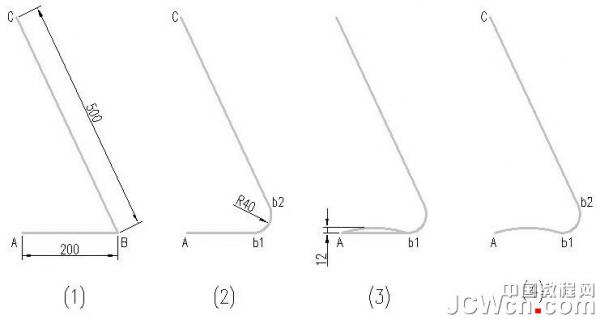

　　1、首先，绘制侧面框架一。

　　(1)绘制框架的轮廓线。利用“PL”或“L”命令绘制轮廓线，两条线夹角可控制在65度。

　　(2)圆角连接框架。利用“F”命令，圆角两对象。

　　(3)在A和b1点两点之间作一圆弧，圆弧高度可如图所示。

　　(4)删掉下方的横线Ab1。

　　接下来，利用多段线的合并命令将以上对象合并为一个整体。

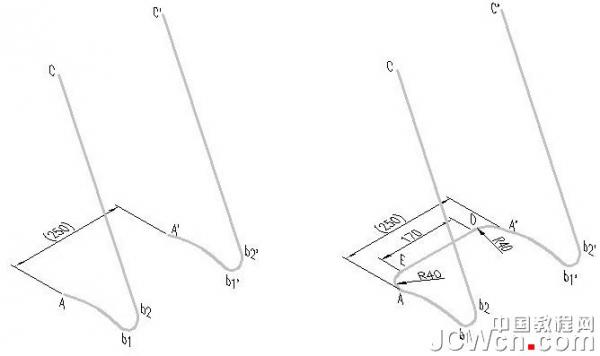

　　2、绘制另一侧的框架及底部框架。

　　(1)设置视图。单击“视图”工具栏的“东南等轴测”按钮，将视点设置为“东南等轴测”。

　　绕X轴旋转当前UCS，旋转角度为-90度。

　　(2)复制框架1，距离为250，得到框架2。效果如上图左所示。

　　(3)利用“PL”命令按图示尺寸绘制底部框架。

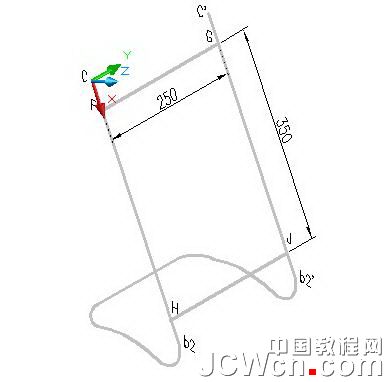

　　3、绘制上下部框架。

　　先设置视图。单击“视图”工具栏的“三点”按钮。单击点C指定坐标新原点，单击点b2指定X轴正向，单击点C’指定Y轴正向。

　　启用“直线”命令，指定点F的坐标50,0,0，输入距离250，得到直线FG。

　　同理，得到直线HJ。

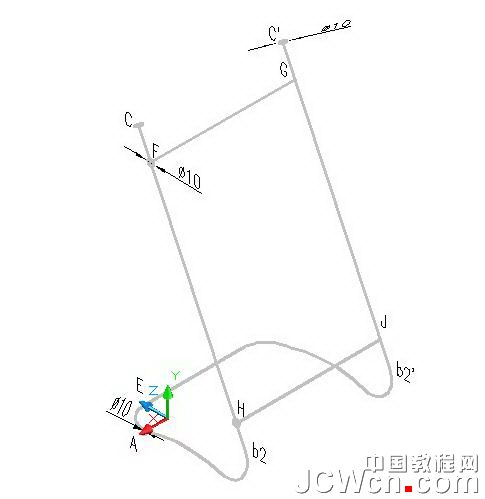

　　4、绘制拉伸圆。

　　绘制顶部的拉伸圆。

　　先设置视图。单击“UCS”工具栏的“Y”按钮，指定旋转角度为-90。

　　启用“圆”命令，作圆心在C点，圆半径为5的圆。

　　同理，在C’点也作一等半径圆。

　　绘制公告牌横杆的拉伸圆。

　　旋转视图到当前作图面上。单击“UCS”工具栏的“X”按钮，指定旋转角度为90。

　　启用“圆”命令，绘制横杆的两个拉伸圆。

　　绘制底部支架的拉伸圆。

　　启用“三点”设置视图命令，指定新原点为R40圆弧圆心，指定点A为X轴正向，指定点E为Y轴正向。

　　单击“UCS”工具栏的“X”按钮，绕X轴旋转当前UCS，旋转角度为 -90。

　　用“圆”命令画底部支架的拉伸圆。
