[AutoCAD基础教程合集一]界面布局与基本概念

　　CAD(Computer Aided Design)是指计算机辅助设计，是计算机技术的一个重要的应用领域。AutoCAD是一款自动计算机辅助设计软件，是美国Autodesk公司为计算机上应用CAD技术。

　　教程思路

　　1.界面布局

　　2.基本概念

　　3.鼠标状态与对象选择

　　4.视图操作

　　一.界面布局

　　安装AutoCAD 2006后，初次启动软件后显示的默认界面如图1所示。

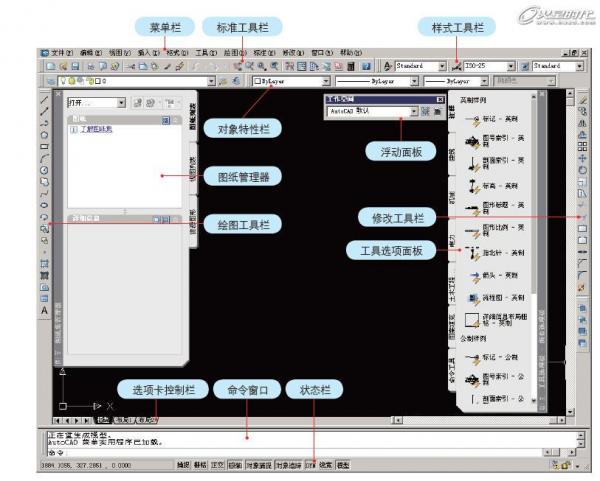

图1 AutoCAD 2006软件首次启动的默认界面

　　观察图1，图中标明了默认界面中各个基本功能面板的名称。在前期的绘图工作中，其中的一些面板是没有任何作用的，例如[图纸集管理器]和[工具选项]面板，因此可以将其关闭，将AutoCAD的绘图区完整的显示出来。

　　二.基本概念

　　在正式开始讲解AutoCAD的基础知识以前，首先简单介绍一些AutoCAD的基本概念。

　　1.工作空间

　　工作空间是指对绘图时所使用的工具和面板的定制，即根据不同用户个人习惯定义的工作环境。

　　AutoCAD中的工具或命令面板众多，要定制工作空间，首先需要了解哪些工具最为常用。对于室内建模来说，在AutoCAD中使用的工具相对较少，主要使用到以下几个工具栏。

　　01 绘图工具——所有基础的图形，无论是矩形、圆形、线形等都由绘图工具实现，如图2所示。

图2 绘图工具栏

　　02 修改工具——对象的移动、旋转、缩放，甚至于镜像、偏移、阵列等操作都由修改工具实现，如图3所示。

图3 修改工具栏

　　03 标注工具——顾名思义，就是在图纸上进行各种文字或图形标注，如图4所示。

图4 标注工具栏

　　04 查询工具——用于查询和提取两点间距、封闭图形的面积、质量特性等图形相关信息，如图5所示。

图5 查询工具栏

　　TIPS

　　所有的工具栏，都可以在任何一个工具栏前端的双竖线上单击鼠标右键，在弹出的快捷菜单中选择打开。打开后的工具栏为浮动工具栏，可以将其拖曳到工作区的任意一边，当出现虚线显示的时候释放鼠标，便成为固定工具栏。
