3DMAX建模教程:圆柱扭曲花瓶

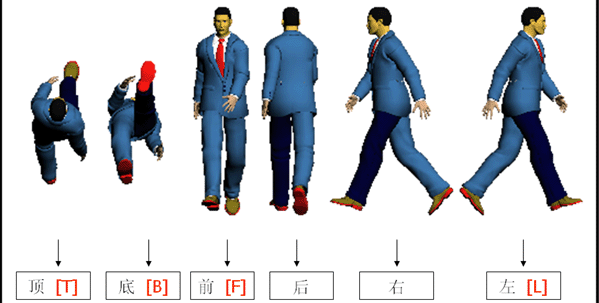

1.     3ds max中视图的变化及名称如图nq—1所示，其示图所表达的投影方式如图nq—2所示。按键盘v键便可弹出此屏幕菜单。

图nq—1


图nq—2

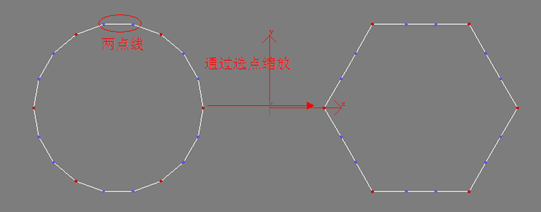

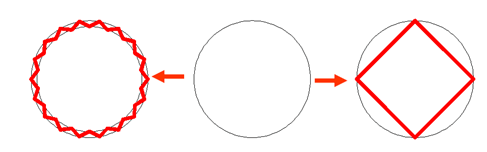

2.     在模型制作中，我们通常使用基本形体往需要的模型方向变形。如图nq—3所示。图nq—3所示的变形，是一个圆形（圆柱，多边形的实体都是圆形截面）截面的对象，通过对点的编辑缩放，我们可以使圆形截面变形成多边形对象。


图nq—3

|||

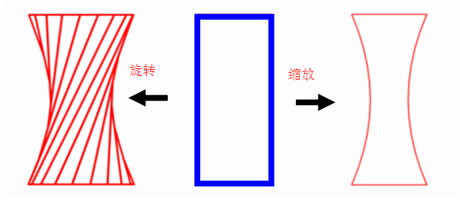

3. 对于矩形形体的对象可以通过旋转与缩放改变其形状，如图nq—4所示。


图nq—4

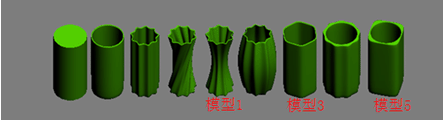

4.     针对扭曲与变形的花瓶，我们可以通过直筒杯、花瓶制作的过程进行扩展制作。其扩展的一系列结果,如图nq—5所示。

本信息代表文章来源网页教学VeVb.com请大家去www.VeVb.com浏览！

图nq—5

5. 首先看看由直筒杯和花瓶的变形结果，如图nq—6所示


图nq—6

|||

其制作步骤如下：

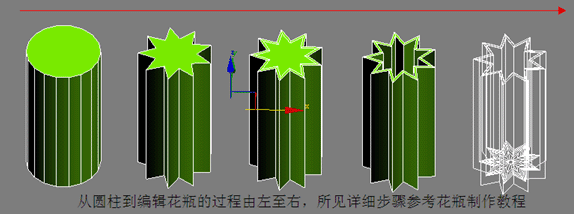

步骤1. 图nq—7所示，是圆柱至花瓶制作的步骤示意图。


图nq—7

看到本信息，说明该文章来源于网页设计www.VeVb.com，如果文章不完整请到网页设计VeVb.com浏览！

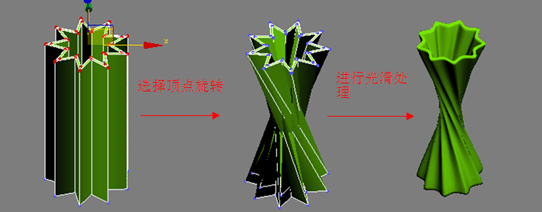

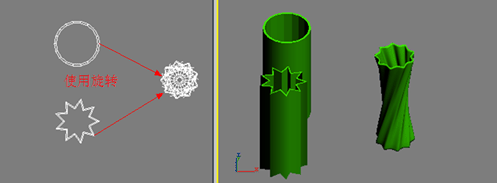

步骤2. 图nq—8所示，是花瓶至扭曲花瓶制作的步骤示意图。


图nq—8

6. 由扭曲花瓶所扩展出来的图nq—5所示“模型1”的造型。
其制作步骤如下：

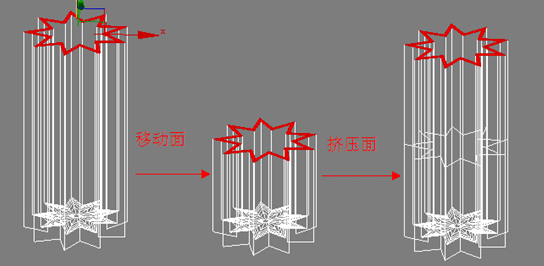

步骤1. 创建圆柱，通过多边形编辑出花瓶的造型，然后选择花瓶顶面，通过移动改变花瓶的高度，继续选择面执行右击extrude（拉伸），使花瓶的中间有可编辑的边存在。其步骤过程如图nq—9所示。


图nq—9

|||

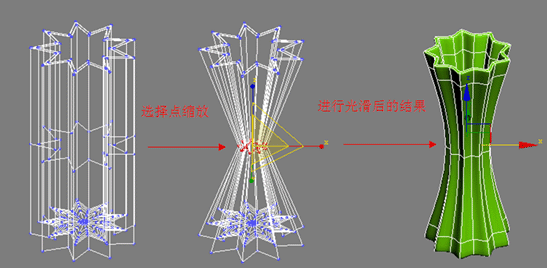

步骤2. 选择中间的点，执行scale工具，使中间凹进去。其制作过程及结果，如图nq—10所示。


图nq—10

7.     由扭曲花瓶所扩展出来的图nq—5所示“模型2”的造型。其制作步骤和“模型1”是一样的，只是在中间凹进去的地方改成凸出来的罢了。这里其制作步骤就省略了。

8.     我们再来看看由花瓶所扩展出来的图nq—5所示“模型3”的造型。其造型，只不过是一个可追寻的多边形花瓶罢了。在这里我们必须清楚，其实在3ds max和autocad中是没有圆的。我们只所以认为是圆，是因为边太多的原故，数起来令人费劲，不如冠名为“圆”。因此我们知道，圆不真正的存在，存在的只是接近圆的多边形而已。有了这样的理念，我们制作“六边形”杯子时，我们可以将圆柱的边数控制在可以被6整除的范围，比如十二边形的圆柱，十八边形的圆柱等。到底是那种形态，我们需要在步骤中讨论这些。看到此信息请您谅解！VeVb.com为了防采集加上的！请到网页设计浏览更多信息。

其制作步骤如下：

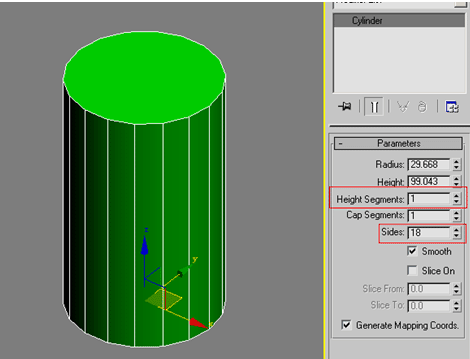

步骤1. 根据“两点确定一条直线”的几何规则，考虑到要制作六边形的花瓶，我们可以使基础成为十八边形的圆柱。其参数及结果，如图nq—11所示。


图nq—11

|||

步骤2. 按键盘上“t”键切换到top（顶）视图，每隔两个点选择一组，选择的这一组点配以隔开的两个点我们称：“三点一组”。这样的算来，六边形的杯子，刚好由十八边形构成。其制作过程如图nq—12所示。

 }
图nq—12

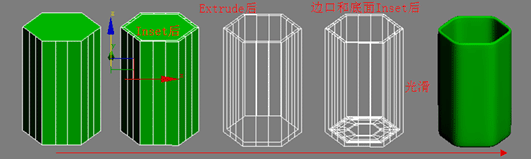

步骤3. 其制作的最后结果及步骤，如图nq—13所示。


图nq—13

看到本信息说明该文是通过网页教学（VeVb.com）整理发布的，请不要删掉！

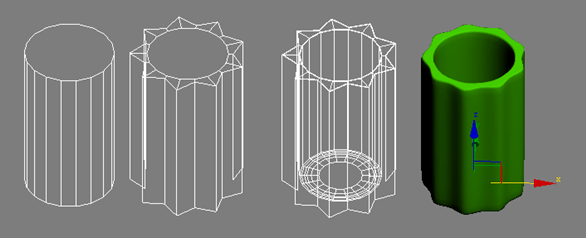

9.     我们再来看看由六边形杯子所扩展出来的图nq—5所示“模型4”的造型。仔细观察其造形，我们发现，这个模型的变化只不过是“内圆直外凹凸”而已。我想就算在这里不再继续把步骤写出来，各位也是可以把它做出来的。本想作罢的，但还是忍不住显摆，那就截图代作罢。其过程如图nq—14所示。


图nq—14

|||

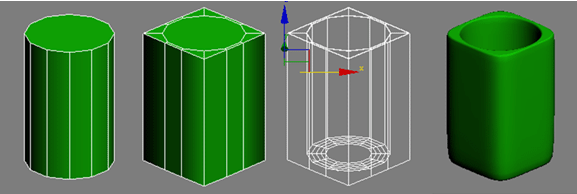

10.     我们再来看看由六边形杯子和“内圆直外凹凸”的杯子所扩展出来的图nq—5所示“模型5”的造型。仔细观察其造形，我们发现，这个模型的变化只不过是“内圆直外有固定边形”而已。这个杯子是外部四边形，而内部圆，其制作分析首先要考虑杯边的个数，根据前面的制作，我们会思考应用三点一组，由四始得:十二边形开始。其过程如图nq—15所示。



图nq—15

11. 小结：
本章所有的模型，都是由直筒杯与花瓶扩展出来的造型。故，我们暂且称这样的拓展制作为“扩展法”吧。在下一章里，我将使用这样的扩展手法制出我们常见的一些模型。比如由此章制作的方法，可以扩展出非直的模型，例如由直筒杯可以扩展出碗的造型。
对于工具来说，在此章若干种杯子的制作中，我们仅使用了多边形中的针对面操作的inset（插入）和extrude（拉伸）这两个工具。
得出的结论：工具只是用来表达想法的一种途径，而实现模型最终的效果，则依赖我们自身对模型的观察和理解。总结出一句放在那里都准确的话：“当我们学会结束时，便可以从任何一个地方开始。”在制作模型时理解这句话便是：“当我们看到一个最终结果时，我们便可以从任何一种形态开始制作这个模型。”
放开手吧，不要被工具所束缚，做喜欢的自已，远比别人的偶像幸福。用3ds max去表达你源源不绝的灵感吧。请注意观察你生活的周围，你会发现他们便是灵感之海的源泉。
制作你的生活空间吧，我们所能用软件表达的美，就是注入你认为美的成份升华我们的生活空间。使之成为用色彩传达思想的翅膀，载着你对生活的热爱，把欢乐与美传遍每一个有阳光的角落。
