3dmax教程:直筒杯到碗的制作变形

一、 碗的建模。模型的结果如图wb—1所示：

图wb—1

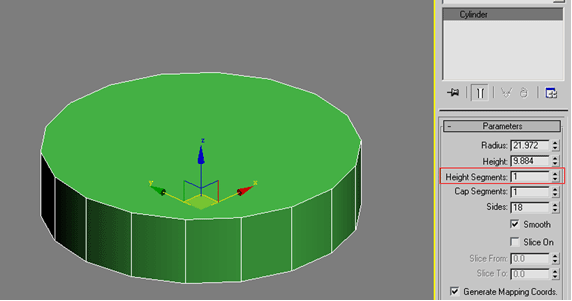

1. 创建圆柱，并调节参数，转换到多边形，最终的结果图wb—2所示：

图wb—2

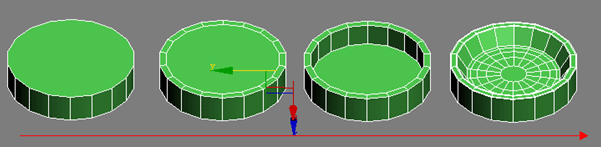

2.使用inset（插入）插入一个面，再次执行extrude（拉伸），为了光滑的结果再次插入一系列的面，用来制作碗底。制作的过程，如图wb—3所示：

图wb—3

|||

3.按住alt键加鼠标中键，将模型转到上部，用来制作碗的上部分。其制作流程如图wb—4所示：

图wb—4

本文是网页教学www.VeVb.com收集整理或者原创内容，转载请注明出处！

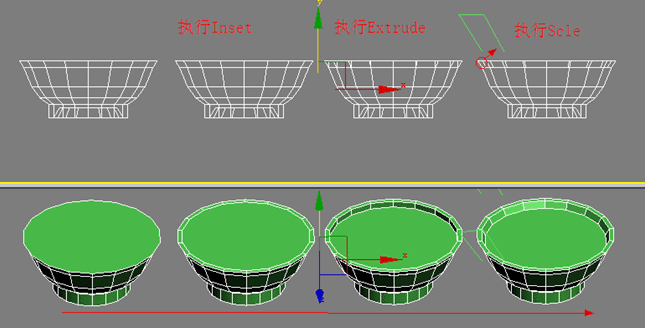

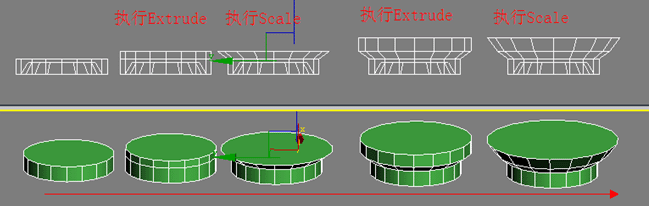

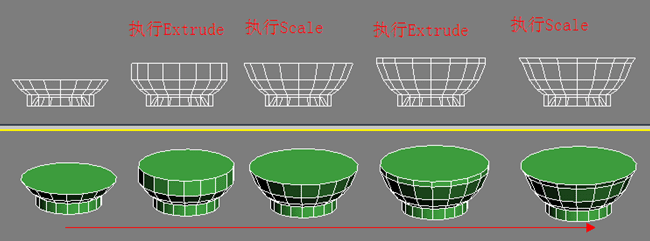

4.     接上面的制作，继续其流程，其制作流程如图wb—5所示：在制作作的过程中，一边使用拉伸，一边将拉伸出来的面进行scale，以使其实现碗的造型。

图wb—5

5.接上面的制作，继续其流程，其制作流程如图wb—6所示：请注意观察，在执行scale时，要让碗内部的线要与外部的线平行。这样做，可以使最后的结果，能保持内外一致的厚度。

图wb—6

|||

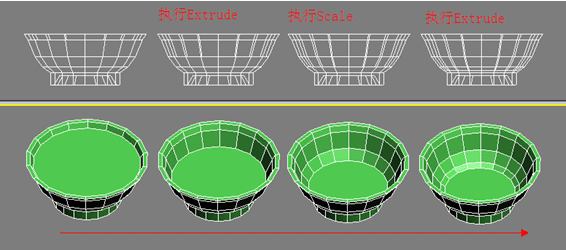

6. 接上面的制作，继续其流程，其制作流程如图wb—7所示:

图wb—7

加此信息网页设计（VeVb.com）发布目的是为了防止你变懒！VeVb.com不主张采集！

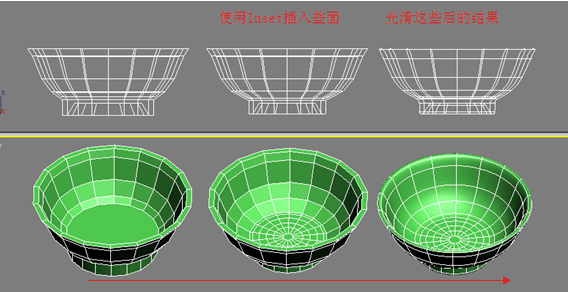

7. 接上面的制作，继续其流程，其制作流程及结果。如图wb—8所示:

图wb—8

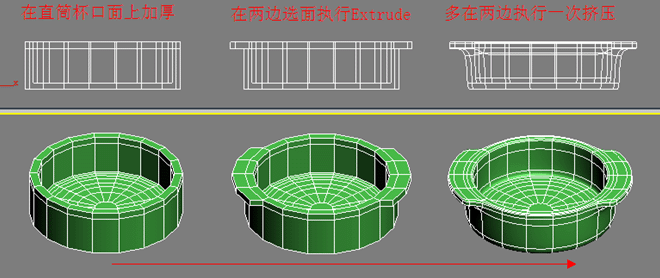

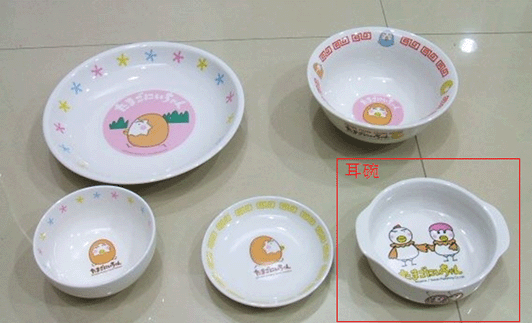

8.     可以通过碗的制作，来完成很多类似的造形。如下图wb—9所示对象的制作：其中耳碗的制作流程图，我将其表达在wb—10中。

图wb—9

|||


图wb—10

9.     各位看官，可以把以上的制作对象通过自已的想象制作出来。其实这也是一个检验自已思考方式的一种方法。在下面的制作中，我们将制作一些带有手柄的杯子。

看到本信息说明该文是通过网页教学（VeVb.com）整理发布的，请不要删掉！

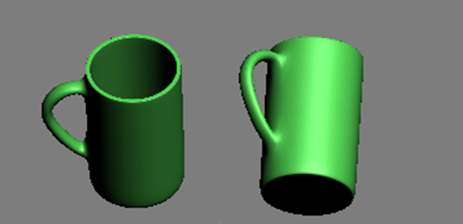

二、     茶杯的建模。模型的结果如图wb—11所示。通过结果我们分析这样的茶杯只不过是直筒杯上加了一个手柄而已。

图wb—11

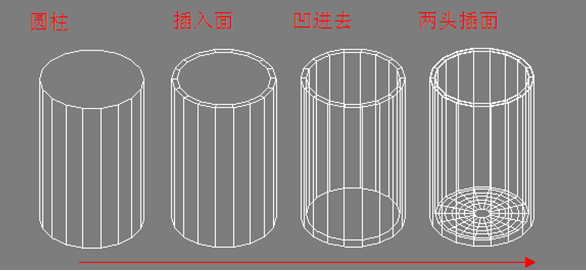

1.从创建圆柱到生成直筒杯的制作过程，如图wb—12所示:

图wb—12

|||

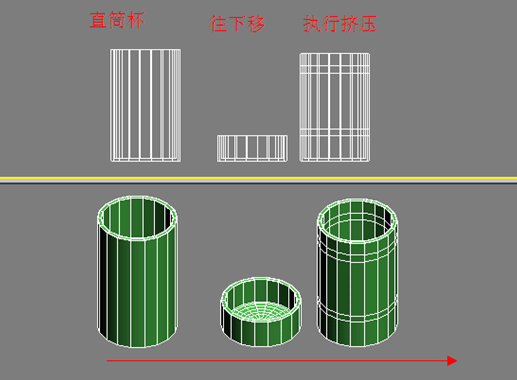

2.将直筒杯的口部往下移动，为以后进行杯柄的制作打下良好基础。其制作流程如图wb—13所示:

图wb—13

本文由网页设计（VeVb.com）发布！转载和采集的话请不要去掉！谢谢。

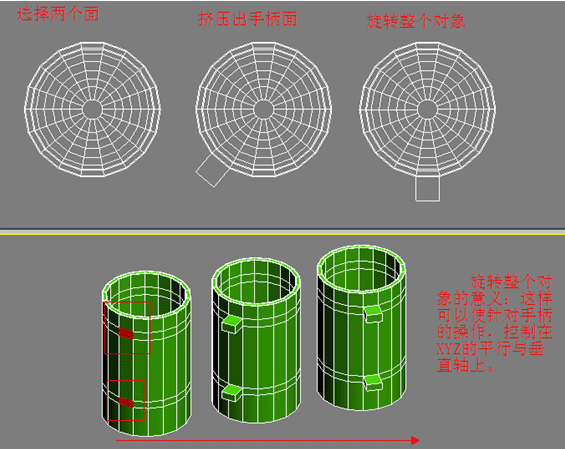

3.      选择要用来挤压出手柄的两个面，然后执行挤压，使其产生一定的距离，其距离的远近则是跟据制作模型的最终需要，退出“次对象”，最后执行旋转，使刚产生的面平行于top视图的x轴，这样做的目的方便下面的手柄面的旋转始终保持在xyz这样的轴上。其制作流程如图wb—14所示:

图wb—14

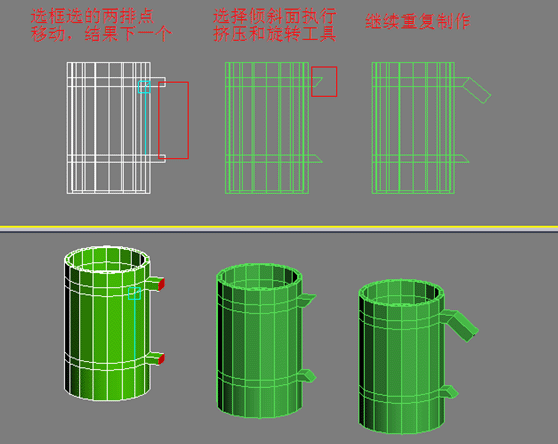

4.在left视图上进行操作，首先选两排点，执行移动，使两个拉伸出来的面出原来的面比较起来有一定的倾斜，再次选择其是一个面，重复执行挤压面和旋转面，使最终的结果有一定的弧度，以更接近茶杯手柄的造形要求。其制作的流程图，如图wb—15所示:

图wb—15

|||

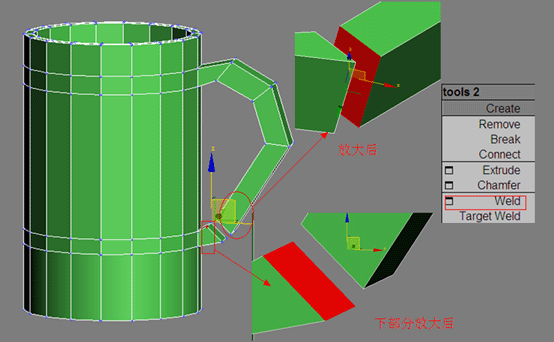

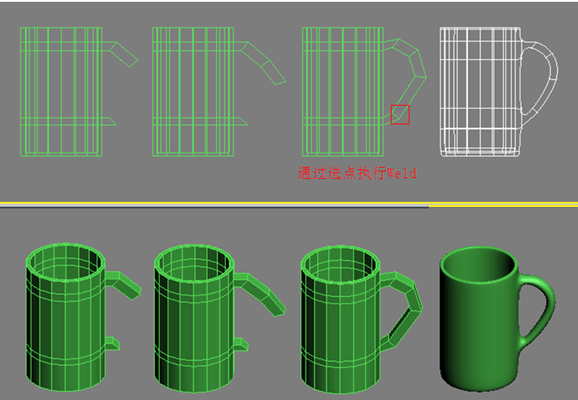

5.     继续执行右击中的extrude，通过旋转调节，使上半部分拉伸出来的手柄，最终能对接到下半部分的手柄面上，最终通过执行右击中的weld（焊接），把上下两部分的面焊接在一起，最终的结果与流程图如图wb—16所示:

图wb—16

6.焊接的操作需要条件，首先看图wb—17，手柄在焊接时，首先出有面阻隔的情况，如果不进行这些面的删除，则执行焊接命令后是没有意义的。

看到本信息，说明该文章来源于网页设计www.VeVb.com，如果文章不完整请到网页设计VeVb.com浏览！

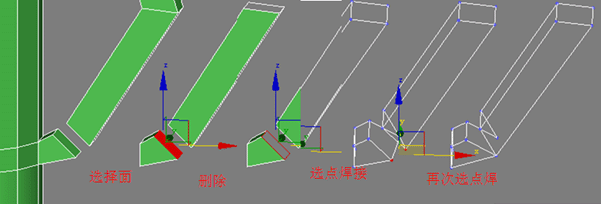

因为这时候点的焊接是无法将存在的两个面直接焊接进手柄中的，这时候，我们可以将两个同时选中，按键盘上的delete键，把两个面同时删除除，选后选择对应的点一一进行焊接，其焊接流程图，如图wb—18所示:

图wb—17

图wb—18

|||

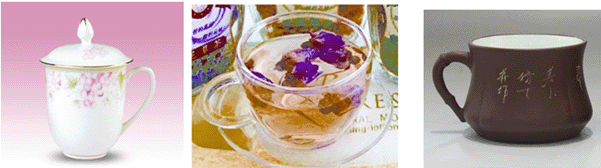

7.通过这个杯子模型的制作，我们尝试制作以下的模型。如图wb—19所示:

图wb—19

8.讨论：我们在这一章学会了通过直筒杯到碗的制作变形，然后又学会了制作直筒杯的手柄，那么我们是不是可以通过两者的结合制作图wb—19所体现的一系列的直筒茶杯的变形结果。这一点希望诸位初学者去思考，以后的教程中，我们还会涉及这样一系的对象的制作。
