3dmax建模教程：直筒的水杯

1、双击3ds max图标，启动3ds max，至于版本，我始终觉得：“软件只是一种工具，而我们本身则是主宰，请不要让工具束缚了灵魂。”本教程使用的版本启动界面如图ztb—1。

图ztb—1

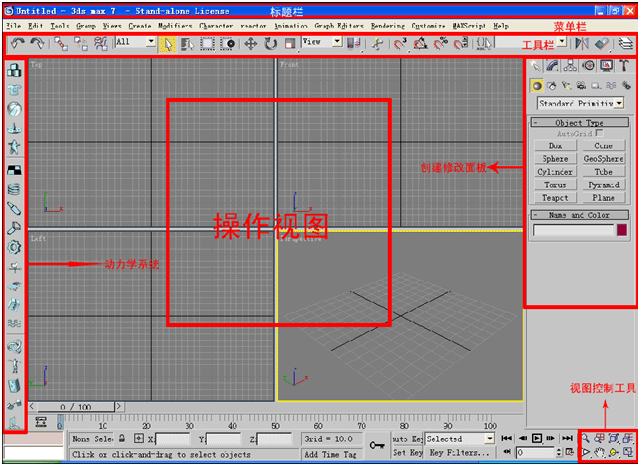

2、 在开始工作前，我们应先了解3ds max界面的构成，其构成如图ztb—2。

图ztb—2

3、 工欲其善，必先利其器，我们定制3ds max内容如下:

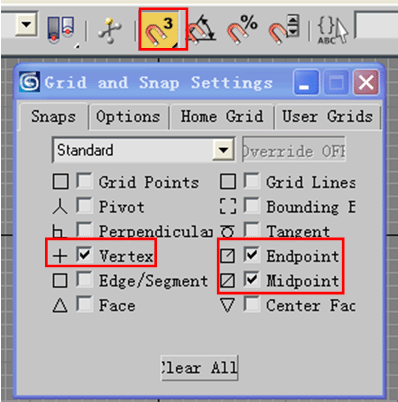

  3.1、定制捕捉如图ztb—3所示:

图ztb—3

|||

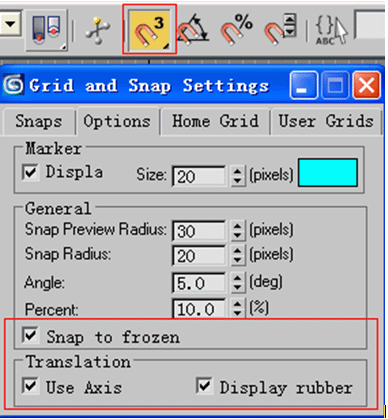

3.2、定制捕捉选项如图ztb—4所示:

图ztb—4

看到本信息说明该文是通过网页教学（VeVb.com）整理发布的，请不要删掉！

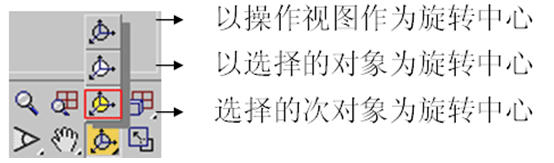

  3.3、改变视图控制工具视图旋转方式如图ztb—5所示:

图ztb—5

  3.4、定制鼠标的移动方向来实现框选、交选的不同。如图ztb—6所示:

图ztb—6

|||

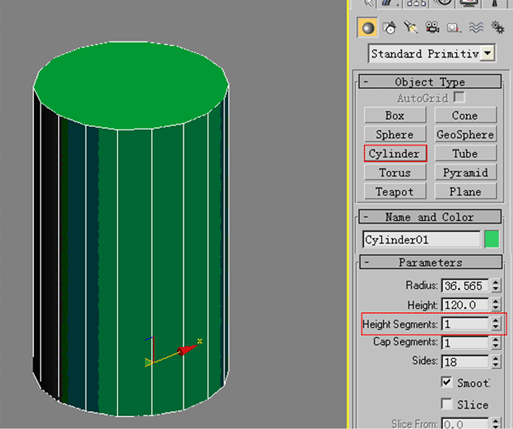

4、 创建圆柱，如图ztb—7所示：

图ztb—7

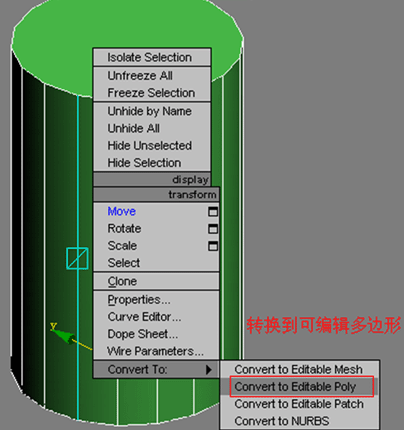

5、 选择圆柱，右击将圆柱转换到可编辑多边形，如图ztb—8所示：

图ztb—7

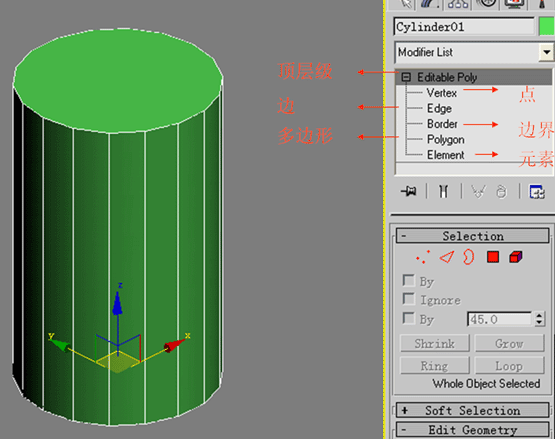

6、     圆柱转换后，由原来参数化，进入了次对象编辑模式。其次对象分为：点、边、边界、多边形[面]、元素。在3ds max中编辑修改器的次对象快捷键通常用数字键：1、2、3、4、5，比如这里1对应多边形点，2对应边等等。如图ztb—8所示：

图ztb—8

|||

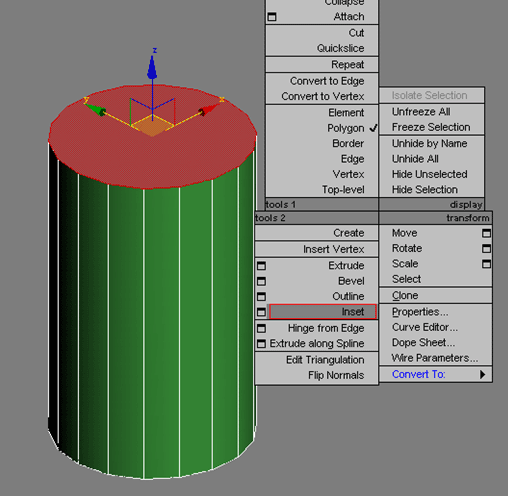

7、     按4键，进入：“面级别”，并点选要操作的面，并执行右击，使用inset(插入)命令，对面实现插入操作。如图ztb—9所示：

图ztb—9

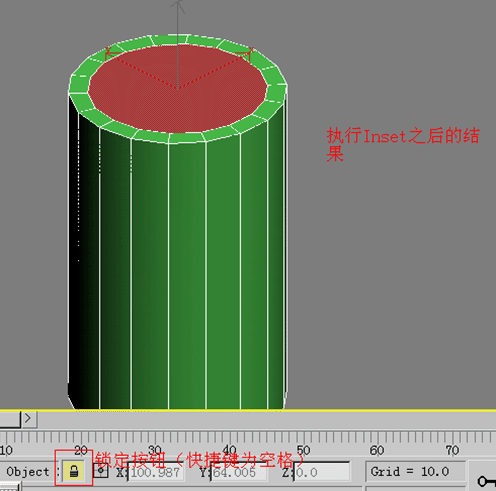

8、     选择面执行右击inset命令后，复制一个面。请注意“锁定按钮”的使用，当选择对象操作时，使用锁定按钮可以在非选择对象上执行某些命令。如图ztb—10所示：

看到本信息，说明该文章来源于网页设计www.VeVb.com，如果文章不完整请到网页设计VeVb.com浏览！

图ztb—10

|||

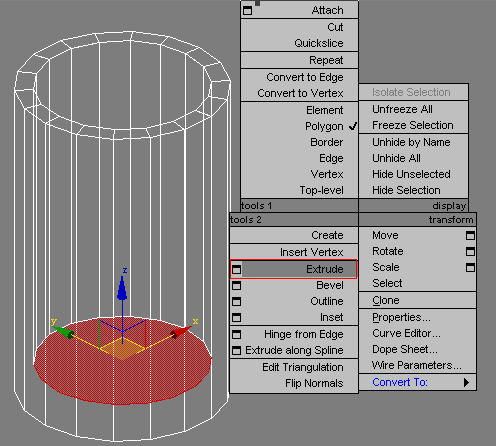

9、 继续右击，执行extrude（挤压），使圆柱体产生一个凹槽，如图ztb—11所示（按f3键，可以切换模型的实体与线框的交互显示）：

图ztb—11

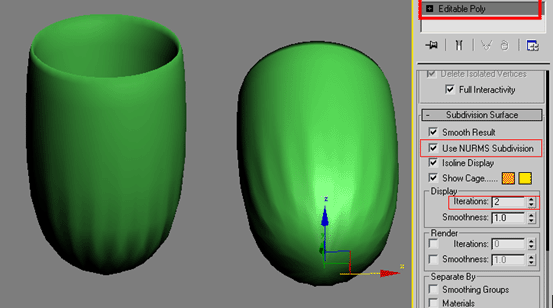

10、     退出次对象。使用subdivision surface（细分曲面），进行光滑直筒杯。观察光滑后的结果，我们发现这样光滑的结果，并不是我们所希望的。如图ztb—12所示。针对光滑的使用原理，在下段进行讲解。

图ztb—12

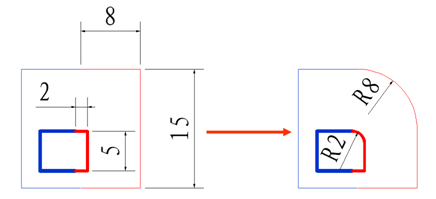

10.1、光滑对象的原理：对于转角处执行一个倒圆角，其圆角的光滑程度由这组转角的最短边决定。以下图ztb—13是对倒圆角的过程以数来说明。

图ztb—13

|||

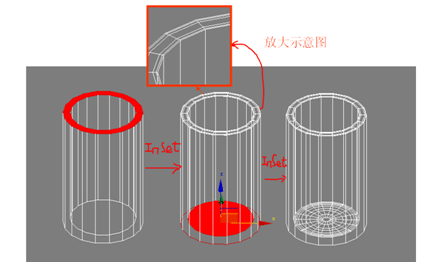

11、     根据光滑对象的原理，我们对多边形制作的直筒杯，执行右击inset进行口、底插入面，再次光滑后的结果。如图ztb—14。

图ztb—14

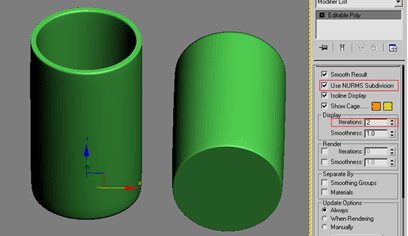

12、 执行光滑后的结果，如图ztb—15所示。

图ztb—15

题后记：这个模型相当简单、相当基础。但由此模型而生发出的变形则是多种多样。看到本信息说明该文是通过网页教学（VeVb.com）整理发布的，请不要删掉！
