AutoCAD2013直线段和射线使用技巧

 　　具体演示操作：

　　图01

　　一、AutoCAD2013中文版绘制直线

　　根据指定的端点绘制一系列直线段。 命令：LINE

　　打开直线工具 的方法有：

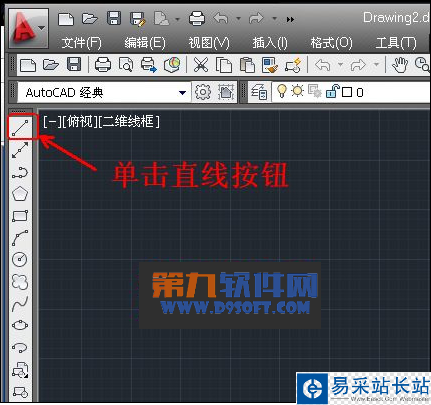

　　1.单击“绘图”工具栏上的“直线”按钮。

　　图02

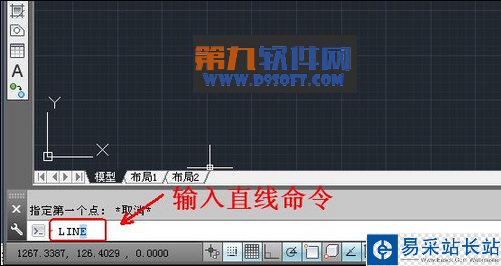

　　2.在AutoCAD2013中文版命令窗口输入LINE，然后按键盘上Enter回车键或空格键，即执行LINE直线工具命令。

　　图03

　　3.或选择AutoCAD2013中文版菜单栏“绘图”|“直线”命令。

　　图04

　　绘制直线操作步骤：

　　1.单击“绘图”工具栏上的“直线”按钮或执行LINE命令。

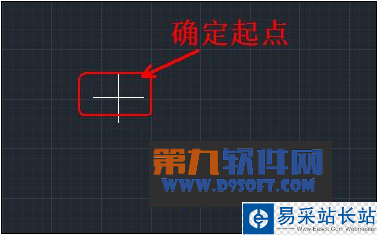

　　2.鼠标移到AutoCAD2013中文版绘图窗口合适位置，单击鼠标确定直线起点。

　　图05

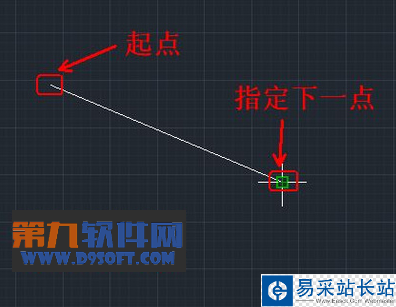

　　3.鼠标移到绘图窗口下一点位置，单击鼠标确定直线下一点。这样一条直线段就绘制完成了。

　　图06

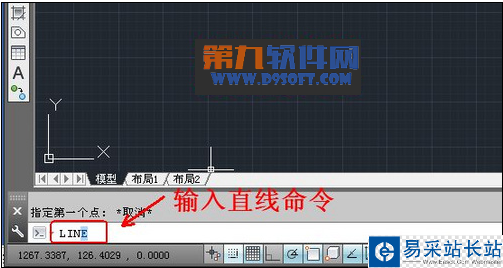

　　【1】用命令窗口，执行LINE命令，绘制直线段命令。

　　图07

　　【2】AutoCAD2013中文版提示：

　　图08

　　指定第一点：(指定一点作为直线的起点，此时可以输入点的坐标。也可以直接用鼠标在绘图窗口点取一点)。

　　【3】

　　图09

　　指定下一点或[放弃(U)]：(指定直线的另一端点，AutoCAD2013绘制出直线段。也可以执行“放弃(U)”选项(输入U后按Enter回车键取消前一次操作，即取消已指定的直线起点)。

　　【4】

　　图10

　　指定下一点或[放弃(U)]：(继续指定直线的另一点绘制直线段，或执行“放弃(U)”选项取消前一次操作，即取消前面确定的直线端点，也可以按Enter回车键结束绘制直线段命令。
