caxa3D实体设计模型怎么制作内螺纹?

caxa3D实体设计中的模型想要添加内螺纹，该怎么操作呢？下面我们就来看看详细的教程。

软件名称：CAXA CAD电子图版 2018 中文精简特别版(附Patch工具+破解方法) 64位软件大小：122MB更新时间：2017-09-18

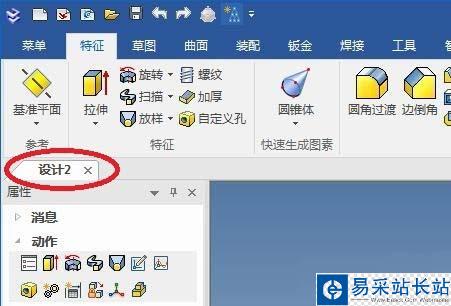

1、如下图所示，打开caxa3D实体设计2018软件，新建一个空白的设计环境。

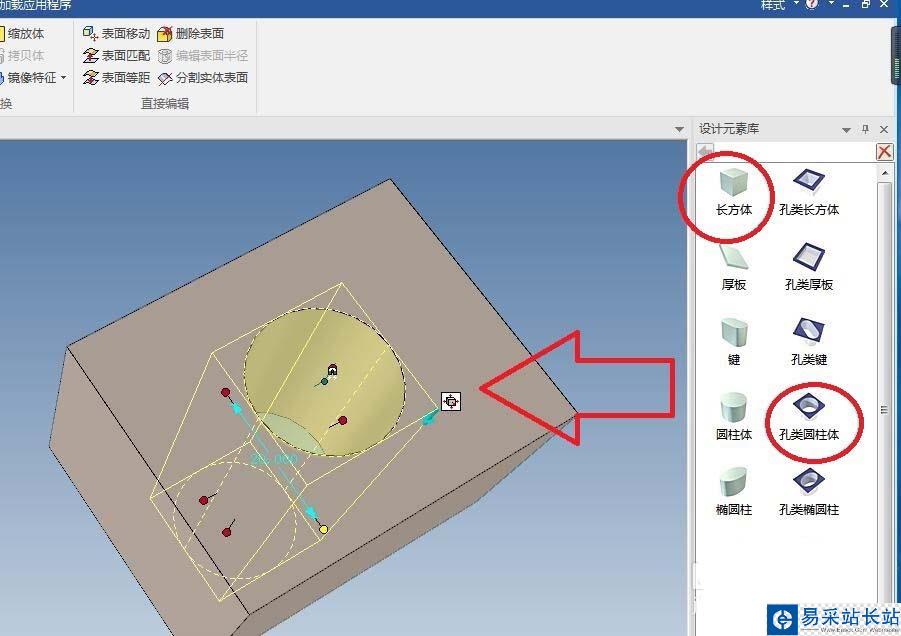

2、如下图所示，为了节省时间，直接从设计元素库中拖一个长方体和一个孔类圆柱体，然后手动修改一下孔的尺寸。

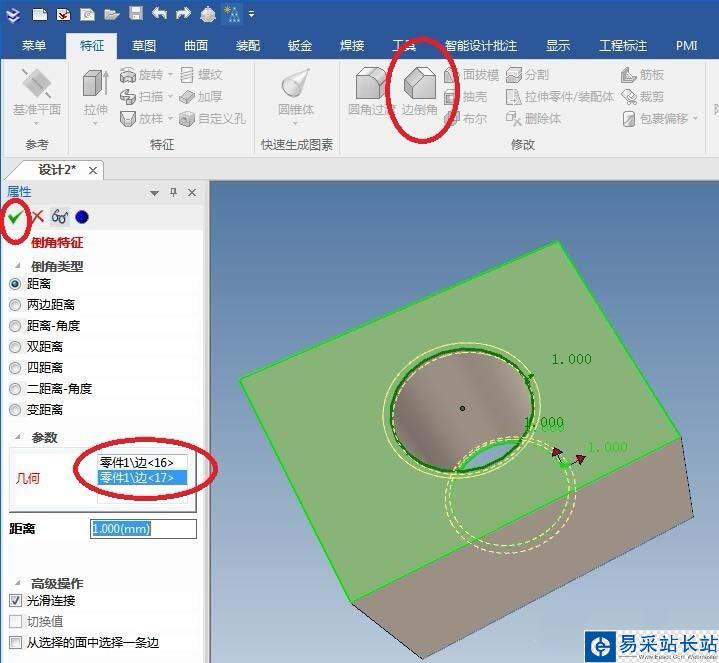

3、如下图所示，点击特征工具栏中的“边倒角”图标，属性栏设置距离为1，实体中选择孔的两头边线，“√”确定生成并退出。

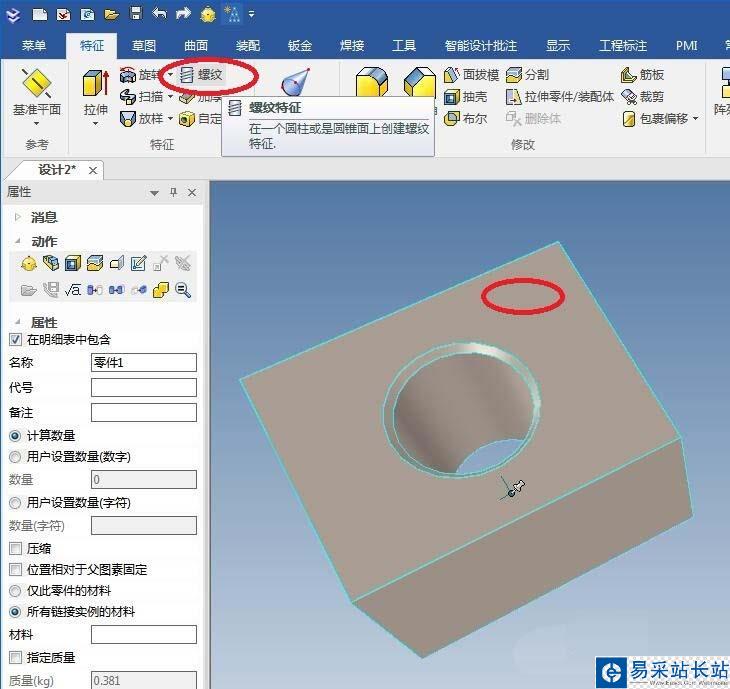

4、如下图所示，选中实体，点击特征工具栏中的“螺纹”图标，激活该命令。

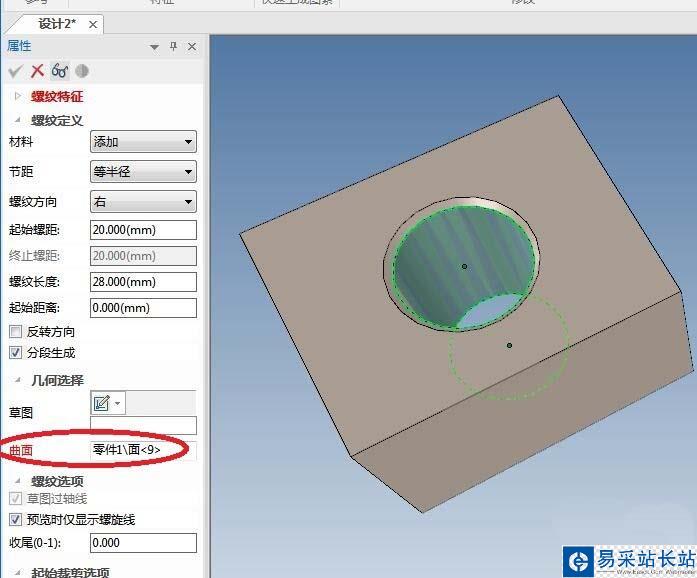

5、如下图所示，软件右边属性栏中出现了“螺纹特征”，见红色框选，红色字体：曲面，我们选择孔类圆柱体的内侧曲面（见实体中的变色的曲面）。

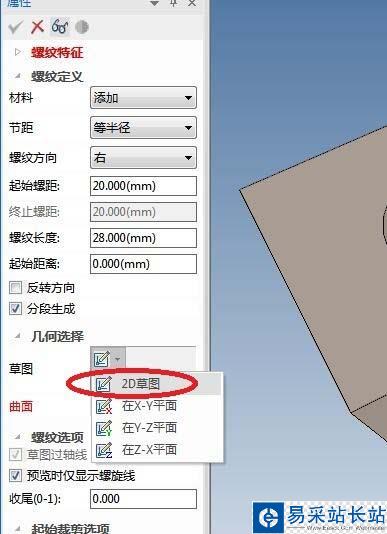

6、如下图所示，草图一栏后面，点击“2D草图”。

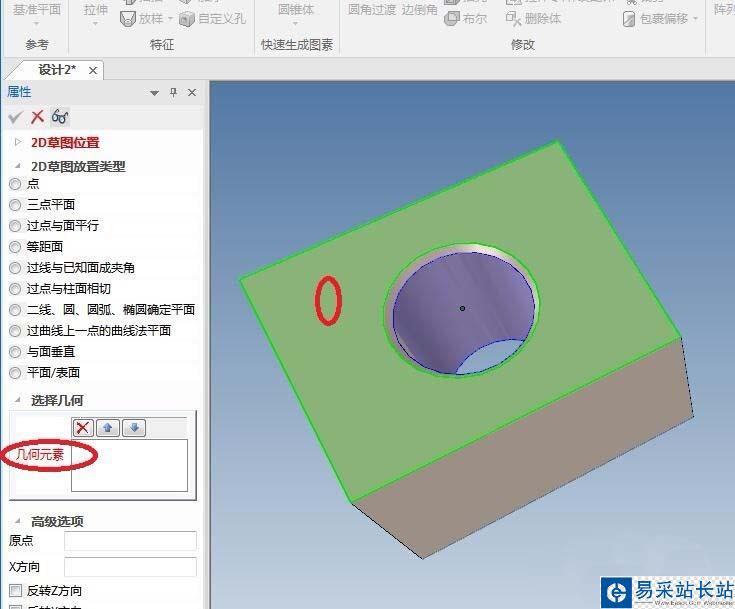

7、如下图所示，“几何元素”一栏，我们将要点击实体的上表面。

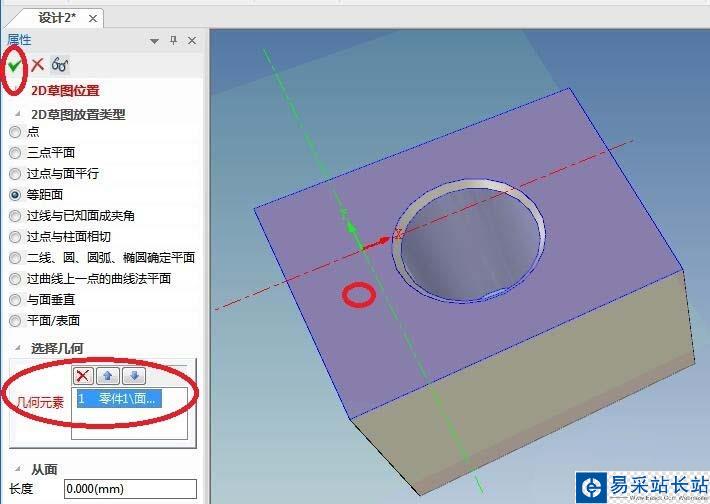

8、如下图所示，我们刚刚选择完实体的上表面，就可以看到预览的效果了，然后点击“√”，成功进入到草图环境。

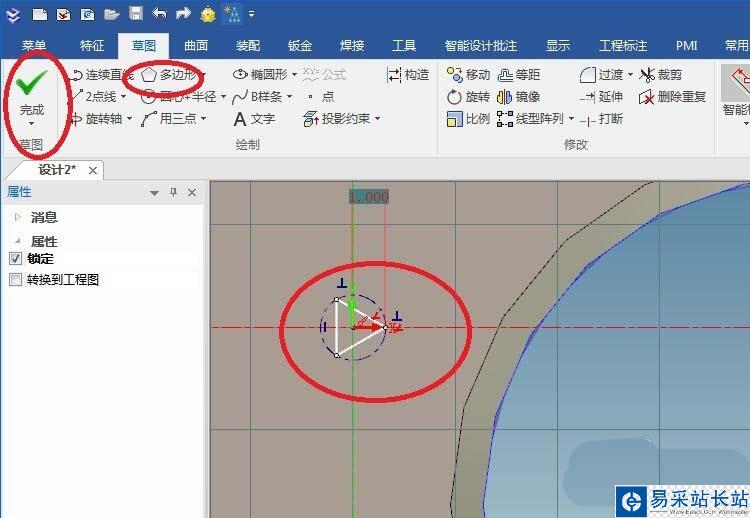

9、如下图所示，进入到草图环境，点击工具栏中的“多边形”图标，点击坐标原点，画一个正三边形，标注三角形尖部距离Y轴1，点击“完成”。

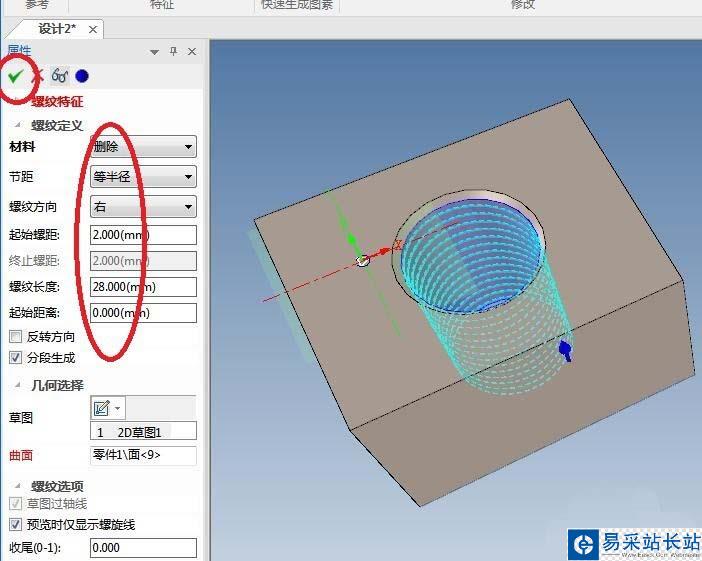

10、如下图所示，退出草图之后，在属性栏中设置螺纹特征的参数：材料改成“删除”，起始螺距：输入2，其余可以采用默认，点击“√”完成螺纹特征的创建。

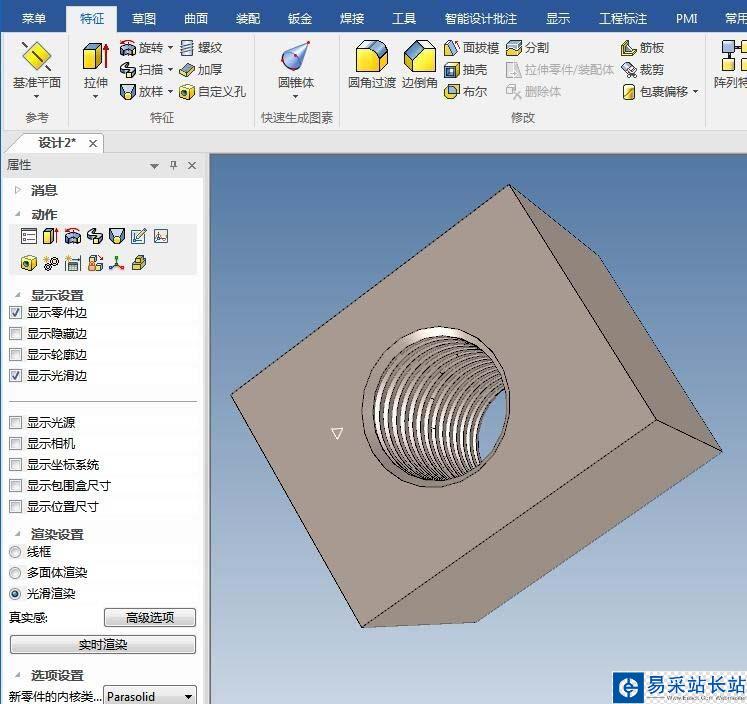

11、如下图所示，孔的内螺纹就创建好了。

以上就是caxa模型制作内螺纹的教程，希望大家喜欢，请继续关注错新站长站。
