CAD常用命令、快捷键以及命令说明大全

在CAD软件操作中，为方便使用者，利用快捷键代替鼠标。可以利用键盘快捷键发出命令，完成绘图，修改，保存等操作。这些命令键就是CAD快捷键。

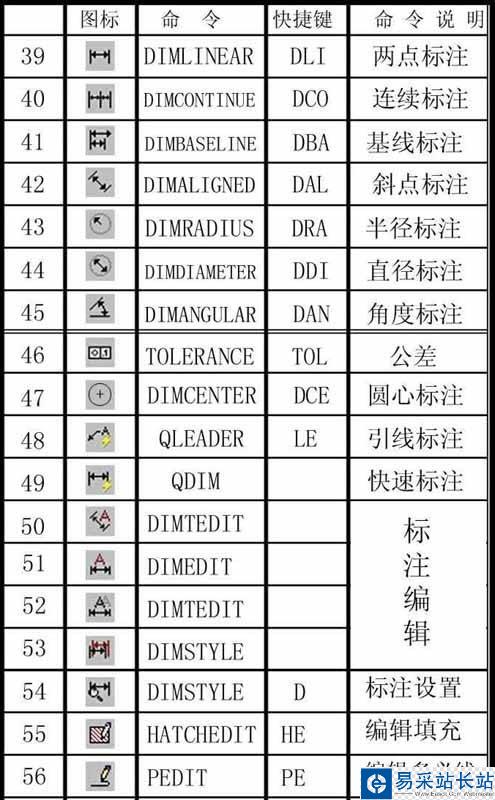

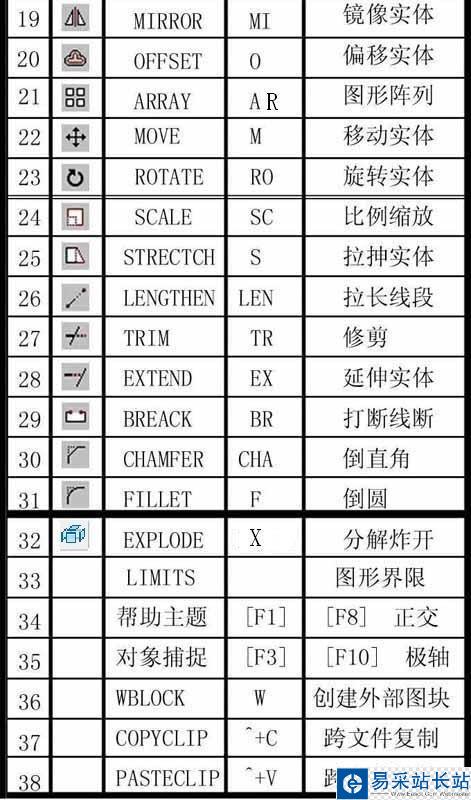

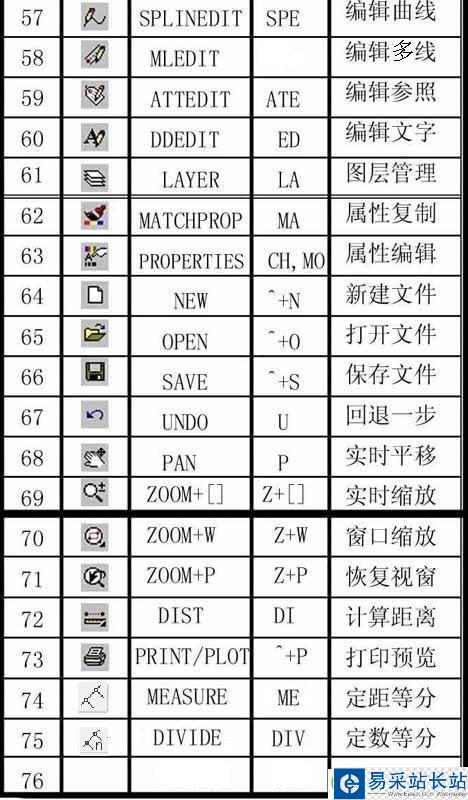

下面是图文版的，让您阅读起来更清晰：



cad快捷键文字版，来自于百科：http://baike.baidu.com/view/257315.htm

一：常用功能键

　　F1: 获取帮助
　　F2: 实现作图窗和文本窗口的切换
　　F3: 控制是否实现对象自动捕捉
　　F4: 数字化仪控制　
　　F5: 等轴测平面切换
　　F6: 控制状态行上坐标的显示方式
　　F7: 栅格显示模式控制
　　F8: 正交模式控制
　　F9: 栅格捕捉模式控制
　　F10: 极轴模式控制
　　F11: 对象追踪模式控制
　　（用ALT+字母可快速选择命令，这种方法可快捷操作大多数软件。）

二常用CTRL，ALT快捷键

　　ALT+TK 如快速选择
　　ALT+NL 线性标注 ALT+VV4 快速创建四个视口
　　ALT+MUP提取轮廓
　　Ctrl+B: 栅格捕捉模式控制（F9）
　　Ctrl+C: 将选择的对象复制到剪切板上
　　Ctrl+F: 控制是否实现对象自动捕捉（F3）
　　Ctrl+G: 栅格显示模式控制（F7）
　　Ctrl+J: 重复执行上一步命令
　　Ctrl+K: 超级链接
　　Ctrl+N: 新建图形文件
　　Ctrl+M: 打开选项对话框
　　Ctrl+O：打开图象文件
　　Ctrl+P：打开打印对说框
　　Ctrl+S：保存文件
　　Ctrl+U：极轴模式控制（F10）
　　Ctrl+v：粘贴剪贴板上的内容
　　Ctrl+W：对象追 踪式控制（F11）
　　Ctrl+X：剪切所选择的内容
　　Ctrl+Y：重做
　　Ctrl+Z：取消前一步的操作
　　Ctrl+1：打开特性对话框
　　Ctrl+2：打开图象资源管理器
　　Ctrl+3：打开工具选项板
　　Ctrl+6：打开图象数据原子
　　Ctrl+8或QC：快速计算器

三 尺寸标注

　　DRA：半径标注
　　DDI：直径标注
　　DAL：对齐标注
　　DAN：角度标注
　　END：捕捉到端点
　　MID：捕捉到中点
　　INT：捕捉到交点
　　CEN：捕捉到圆心
　　QUA：捕捉到象限点
　　TAN：捕捉到切点
　　PER：捕捉到垂足
　　NOD：捕捉到节点
　　NEA：捕捉到最近点
　　AA：测量区域和周长（area)
　　ID：指定坐标
　　LI：指定集体（个体）的坐标
　　AL：对齐（align)
　　AR： 阵列（array)
　　AP：加载*lsp程系
