AutoCAD如何缩放视图

AutoCAD2013中文版“缩放视图”

在Autocad2013中，用户通过缩放视图功能可以更快速、更准确、更细致的绘制图形。该功能可以帮助用户观察图形的大小，也可以观察局部图形，还可以放大和缩小图形，而且原图形的尺寸不会发生改变。

一、通过以下四种方法调用缩放视图工具：

1.在绘图AutoCAD2013中文版绘图窗口中滚动鼠标中键，向上滚动为放大视图，向下滚动为缩小视图。

2.单击AutoCAD2013中文版绘图窗口右侧的“范围缩放”上的倒三角 ，从弹出的下拉列表中选择相应的缩放方式。

图01

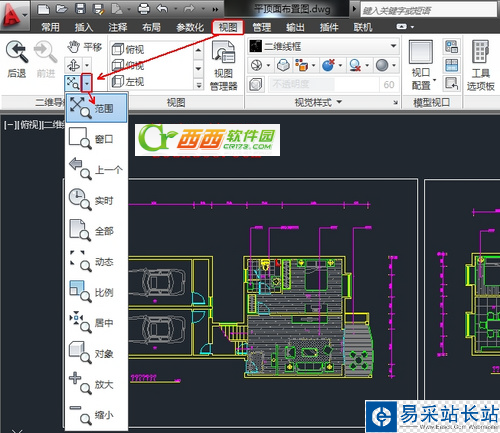

3.在AutoCAD2013中文版顶部菜单栏选择切换至“视图”，从打开的工具栏中选择“范围”中的倒三角 ，从弹出的下拉列表中选择相应的缩放方式。

图02

4.在命令行中输入ZOOM命令并按空格键。

图03

二、AutoCAD2013中文版缩放视图使用详解教程：

1.“范围缩放”

图04

用于使已绘出的图形充满AutoCAD2013绘图窗口，此时与所绘图形的图形界限无关。

2.“窗口缩放”

图05

用于将所指定矩形窗口区域的图形放大，使其充满显示窗口。

如把下图中车库部分方法，选择“窗口缩放”工具，在AutoCAD2013绘图窗口中需要放大的区域的一角单击鼠标左键，然后松开鼠标左键拖动出矩形。

图06

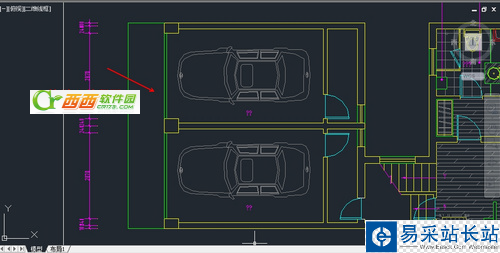

拖动矩形到合适大小，再次单击鼠标左键，矩形区域内的图像将被放大充满整个显示AutoCAD2013窗口。

图07

3.“缩放上一个”

图08

用于恢复上一次显示的视图。通过此菜单可以多次恢复前面显示过的AutoCAD2013视图。

4.“实时缩放”

图09

用于图形的实时缩放。

在AutoCAD2013绘图窗口中按住鼠标左键，向上移动鼠标可以放大图形;向下移动鼠标则缩小图形。

5.“全部缩放”

图10

单击该按钮后，如果各图形对象均没有超出设置的图形界限，AutoCAD2013则按此图形界限显示，即在绘图窗口中显示位于图形界限中的内容;如果有图形对象绘制到图纸边界之外，显示范围则会扩大，以便将超出边界的部分也显示在屏幕上。
