一、路由方案
原生的路由方案缺点：
显式：直接的类依赖，耦合严重
隐式：规则集中式管理，协作困难
Manifest扩展性较差
跳转过程无法控制
失败无法降级
ARouter的优势：
使用注解，实现了映射关系自动注册 与 分布式路由管理
编译期间处理注解，并生成映射文件，没有使用反射，不影响运行时性能
映射关系按组分类、多级管理，按需初始化
灵活的降级策略，每次跳转都会回调跳转结果，避免StartActivity()一旦失败将会抛出运营级异常
自定义拦截器，自定义拦截顺序，可以对路由进行拦截，比如登录判断和埋点处理
支持依赖注入，可单独作为依赖注入框架使用，从而实现 跨模块API调用
支持直接解析标准URL进行跳转，并自动注入参数到目标页面中
支持获取Fragment
支持多模块使用，支持组件化开发
…….
这么多好处，是时候来了解一下 ARouter 了。
二、ARouter框架
上图是根据 ARouter 一次基本的路由导航过程，整理的基本框架图，涉及到主要流程，下面进行详细介绍。
三、路由管理
1.注册
通过注解，在编译时收集使用了注解的类或变量并经过Android Process Tool处理进行统一管理。
包含三种注解@Autowired，@Interceptor，@Route。
@Route
注解定义
String path();//路径URL字符串String group() default "";//组名，默认为一级路径名；一旦被设置，跳转时必须赋值String name() default "undefined";//该路径的名称，用于产生JavaDocint extras() default Integer.MIN_VALUE;//额外配置的开关信息；譬如某些页面是否需要网络校验、登录校验等int priority() default -1;//该路径的优先级
实现 @Route 注解
BlankFragment @Route(path = "/test/fragment") Test1Activity @Route(path = "/test/activity1")
该注解主要用于描述路由中的路径URL信息，使用该注解标注的类将被自动添加至路由表中。
@Autowired
注解定义
boolean required() default false;String desc() default "No desc.";
实现 @Autowired 注解
@Autowiredint age = 10;@AutowiredHelloService helloService;
该注解是在页面跳转时参数传递用的。目标Class中使用该注解标志的变量，会在页面被路由打开的时候，在调用 inject() 后自动赋予传递的参数值。
@Interceptor
注解定义
int priority();//该拦截器的优先级String name() default "Default";//该拦截器的名称，用于产生JavaDoc
实现 @Interceptor 注解
一般应用于IInterceptor的实现类，是路由跳转过程中的拦截器，不分module，应用全局。
@Interceptor(priority = 7)public class Test1Interceptor implements IInterceptor { @Override public void process(final Postcard postcard, final InterceptorCallback callback) { ............ }} 2.收集
在编译期间自动生成映射文件，arouter-compiler实现了一些注解处理器,目标在于生成映射文件与辅助文件。

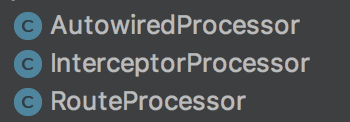

三种类型的注解处理器，都实现了 AbstractProcessor ,主要功能如下：
首先通过注解处理器扫出被标注的类文件
按照不同种类的源文件进行分类
按照固定的命名格式生成映射文件
这样就可以在运行期初始化的时候通过固定的包名来加载映射文件。
关于注解处理的源码详解见 阿里路由框架--ARouter 源码解析之Compiler 。

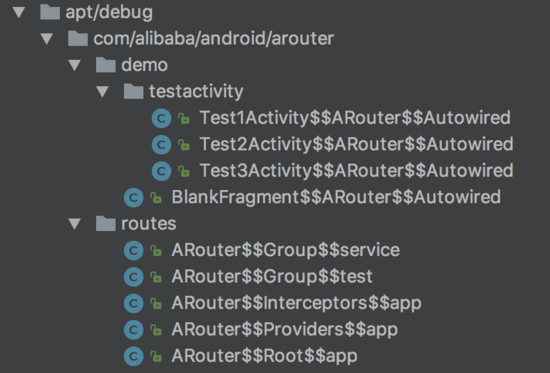

以官方demo为例，通过注解处理器，按照固定的命名格式生成映射文件。
具体以 ARouter$$Root$$app 为例，看下注解处理器生成的类文件的内容：
public class ARouter$$Root$$app implements IRouteRoot { @Override public void loadInto(Map<String, Class<? extends IRouteGroup>> routes) { routes.put("service", ARouter$$Group$$service.class); routes.put("test", ARouter$$Group$$test.class); }} 通过调用 loadInto() 方法将其管理的 group 类文件加载到集合中，方便后续路由查找。
3.加载
前面的收集都是在编译器处理获得的，那么加载就是到了运行期。 ARouter 为了避免内存和性能损耗，提出了“分组管理，按需加载”的方式。在前面的编译处理的过程中，已经按照不同种类生成对应的映射文件。

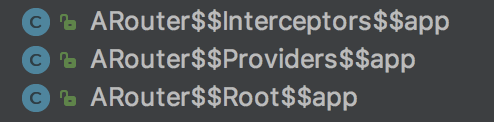

以官方demo为示例，一个app模块有一个Root结点，管理各个Group分组，每个Group分组下有着多个界面；此外app模块下还有着Interceptor结点，以及provider结点。
其中Interceptor结点对应于自定义的拦截器，provider结点对应于IOC，以实现跨模块API调用。
ARouter 在初始化的时候只会一次性地加载所有的root结点，而不会加载任何一个Group结点，这样就会极大地降低初始化时加载结点的数量。当某一个分组下的某一个页面第一次被访问的时候，整个分组的全部页面都会被加载进去。
初始加载
ARouter 其实是一个代理类，它的所有函数实现都交给 _ARouter 去实现，两个都是单例模式。
public static void init(Application application) {//静态函数进行初始化，不依赖对象 if (!hasInit) { logger = _ARouter.logger; //持有 日志打印的 全局静态标量 _ARouter.logger.info(Consts.TAG, "ARouter init start.");//打印 ARouter初始化日志 hasInit = _ARouter.init(application);//移交 _ARouter去 初始化 if (hasInit) { _ARouter.afterInit(); } _ARouter.logger.info(Consts.TAG, "ARouter init over.");//打印 ARouter初始化日志 }} 继续看一下 _ARouter 的初始化方法
protected static synchronized boolean init(Application application) { mContext = application;// Application的上下文 LogisticsCenter.init(mContext, executor);//移交逻辑中心进行初始化，并传入线城池对象 logger.info(Consts.TAG, "ARouter init success!");//打印日志 hasInit = true;//标示是否初始化完成 // It's not a good idea. // if (Build.VERSION.SDK_INT > Build.VERSION_CODES.ICE_CREAM_SANDWICH) { // application.registerActivityLifecycleCallbacks(new AutowiredLifecycleCallback()); // } return true; } 继续往下走，看 LogisticsCenter 的初始化方法
public synchronized static void init(Context context, ThreadPoolExecutor tpe) throws HandlerException { mContext = context; //静态持有Application的上下文 executor = tpe;//静态持有 线城池 try { // These class was generate by arouter-compiler. // 通过指定包名com.alibaba.android.arouter.routes，找到所有 编译期产生的routes目录下的类名(不包含装载类) List<String> classFileNames = ClassUtils.getFileNameByPackageName(mContext, ROUTE_ROOT_PAKCAGE); for (String className : classFileNames) {//组别列表com.alibaba.android.arouter.routes.ARouter/$/$Root if (className.startsWith(ROUTE_ROOT_PAKCAGE + DOT + SDK_NAME + SEPARATOR + SUFFIX_ROOT)) { // This one of root elements, load root. ((IRouteRoot) (Class.forName(className).getConstructor().newInstance())).loadInto(Warehouse.groupsIndex); } else if (className.startsWith(ROUTE_ROOT_PAKCAGE + DOT + SDK_NAME + SEPARATOR + SUFFIX_INTERCEPTORS)) {//模块内的拦截器列表com.alibaba.android.arouter.routes.ARouter/$/$Interceptors // Load interceptorMeta ((IInterceptorGroup) (Class.forName(className).getConstructor().newInstance())).loadInto(Warehouse.interceptorsIndex); } else if (className.startsWith(ROUTE_ROOT_PAKCAGE + DOT + SDK_NAME + SEPARATOR + SUFFIX_PROVIDERS)) {//IOC的动作路由列表com.alibaba.android.arouter.routes.ARouter/$/$Providers // Load providerIndex ((IProviderGroup) (Class.forName(className).getConstructor().newInstance())).loadInto(Warehouse.providersIndex); } } if (Warehouse.groupsIndex.size() == 0) { logger.error(TAG, "No mapping files were found, check your configuration please!"); } if (ARouter.debuggable()) { logger.debug(TAG, String.format(Locale.getDefault(), "LogisticsCenter has already been loaded, GroupIndex[%d], InterceptorIndex[%d], ProviderIndex[%d]", Warehouse.groupsIndex.size(), Warehouse.interceptorsIndex.size(), Warehouse.providersIndex.size())); } } catch (Exception e) { throw new HandlerException(TAG + "ARouter init logistics center exception! [" + e.getMessage() + "]"); } } 通过上述代码，实现了“分组管理，按需加载”的方式，加载了对应的三个注解处理器生成的类中管理的结点到路由集合中。
其中内存仓库 Warehouse 缓存了全局应用的组别的清单列表、IOC的动作路由清单列表、模块内的拦截器清单列表，3个map对象。
class Warehouse { // Cache route and metas static Map<String, Class<? extends IRouteGroup>> groupsIndex = new HashMap<>();//组别的列表 包含了组名与对应组内的路由清单列表Class的映射关系 static Map<String, RouteMeta> routes = new HashMap<>();//组内的路由列表 包含了对应分组下的，路由URL与目标对象Class的映射关系 // Cache provider static Map<Class, IProvider> providers = new HashMap<>(); //缓存IOC 目标class与已经创建了的对象 static Map<String, RouteMeta> providersIndex = new HashMap<>();//IOC 的动作路由列表包含了使用依赖注入方式的某class的 路由URL 与class映射关系 // Cache interceptor //模块内的拦截器列表 包含了某个模块下的拦截器 与 优先级的映射关系 static Map<Integer, Class<? extends IInterceptor>> interceptorsIndex = new UniqueKeyTreeMap<>("More than one interceptors use same priority [%s]"); static List<IInterceptor> interceptors = new ArrayList<>();//已排序的拦截器实例对象 } 四、路由查找
ARouter.getInstance().build("/test/activity2").navigation();</pre> 以上述例子为例，看一下 ARouter 路由查找的过程。首先看一下 build 过程
1. build()
public Postcard build(String path) { return _ARouter.getInstance().build(path);}protected Postcard build(String path) { if (TextUtils.isEmpty(path)) { throw new HandlerException(Consts.TAG + "Parameter is invalid!"); } else { PathReplaceService pService = ARouter.getInstance().navigation(PathReplaceService.class); if (null != pService) { path = pService.forString(path); } return build(path, extractGroup(path)); } } 其使用了代理类_ARouter的build()并构建和返回PostCard对象。 一个Postcard对象就对应了一次路由请求，作用于本次路由全过程。
这部分代码主要包含两个部分：
- 使用 IOC byType()方式寻找PathReplaceService.class接口的实现类，该实现类的作用就是实现 “运行期动态修改路由”。
- 继续进行本次路由导航
首先来看一下PathReplaceService.class接口：
public interface PathReplaceService extends IProvider { /** * For normal path. * * @param path raw path */ String forString(String path); /** * For uri type. * * @param uri raw uri */ Uri forUri(Uri uri);} 主要包含forString()和forUri两个方法，针对路径进行预处理，实现 “运行期动态修改路由”。
接下下，继续通过build(path, extractGroup(path))进行路由导航，其中extractGroup()是从路径中获取默认的分组信息。
然后build()方法会返回一个Postcard对象，并把对应的路径和分组信息传入该对象。
分析完上面的过程，下面来详细看下PathReplaceService pService = ARouter.getInstance().navigation(PathReplaceService.class);中的navigation()方法，该方法实际调用了代理类_ARouter的navigation(Class<? extends T> service)方法。
2. navigation(Class<? extends T> service)
protected <T> T navigation(Class<? extends T> service) { try { Postcard postcard = LogisticsCenter.buildProvider(service.getName()); // Compatible 1.0.5 compiler sdk. if (null == postcard) { // No service, or this service in old version. postcard = LogisticsCenter.buildProvider(service.getSimpleName()); } LogisticsCenter.completion(postcard); return (T) postcard.getProvider(); } catch (NoRouteFoundException ex) { logger.warning(Consts.TAG, ex.getMessage()); return null; }} 首先 LogisticsCenter.buildProvider(service.getName()) 根据 Warehouse 保存的 providersIndex 的信息查找并构建返回一个 PostCard 对象
然后执行 LogisticsCenter.completion(postcard) ，该方法会根据 Warehouse 保存的 routes 的路由信息完善postcard对象，该方法在下面还会出现，到时候具体介绍
再回到上文介绍 ARouter.getInstance().build("/test/activity2").navigation() ，返回 PostCard 对象后，开始调用对应的 navigation() 方法。
3. navigation()
观察 PostCard 中的该方法
public Object navigation() { return navigation(null); } public Object navigation(Context context) { return navigation(context, null); } public Object navigation(Context context, NavigationCallback callback) { return ARouter.getInstance().navigation(context, this, -1, callback); } public void navigation(Activity mContext, int requestCode) { navigation(mContext, requestCode, null); } public void navigation(Activity mContext, int requestCode, NavigationCallback callback) { ARouter.getInstance().navigation(mContext, this, requestCode, callback); } 最终调用了 ARouter 中的 navigation() 方法，在其中其实是调用了 _ARouter 中的 navigation() 方法。
该方法包含查找回调的调用、降级处理、拦截器处理具体路由操作。
protected Object navigation(final Context context, final Postcard postcard, final int requestCode, final NavigationCallback callback) { try { LogisticsCenter.completion(postcard); } catch (NoRouteFoundException ex) { logger.warning(Consts.TAG, ex.getMessage()); if (debuggable()) { // Show friendly tips for user. Toast.makeText(mContext, "There's no route matched!/n" + " Path = [" + postcard.getPath() + "]/n" + " Group = [" + postcard.getGroup() + "]", Toast.LENGTH_LONG).show(); } if (null != callback) { callback.onLost(postcard);//触发路由查找失败 } else { // No callback for this invoke, then we use the global degrade service. DegradeService degradeService = ARouter.getInstance().navigation(DegradeService.class); if (null != degradeService) { degradeService.onLost(context, postcard); } } return null; } //找到了路由元信息，触发路由查找的回调 if (null != callback) { callback.onFound(postcard); } //绿色通道校验 需要拦截处理 if (!postcard.isGreenChannel()) { // It must be run in async thread, maybe interceptor cost too mush time made ANR. //调用拦截器截面控制器，遍历内存仓库的自定义拦截器，并在异步线程中执行拦截函数 interceptorService.doInterceptions(postcard, new InterceptorCallback() { /** * Continue process * * @param postcard route meta */ @Override public void onContinue(Postcard postcard) { _navigation(context, postcard, requestCode, callback); } /** * Interrupt process, pipeline will be destory when this method called. * * @param exception Reson of interrupt. */ @Override public void onInterrupt(Throwable exception) { if (null != callback) { callback.onInterrupt(postcard); } logger.info(Consts.TAG, "Navigation failed, termination by interceptor : " + exception.getMessage()); } }); } else { return _navigation(context, postcard, requestCode, callback); } return null; } 其中最重要的两个方法就是 LogisticsCenter.completion() 和 _navigation() ，下面详细介绍。
public synchronized static void completion(Postcard postcard) { if (null == postcard) { throw new NoRouteFoundException(TAG + "No postcard!"); } //根据路径URL获取到路径元信息 RouteMeta routeMeta = Warehouse.routes.get(postcard.getPath()); if (null == routeMeta) { // Maybe its does't exist, or didn't load. //可能没加载组内清单路径，从组别的清单列表拿到对应组 Class<? extends IRouteGroup> groupMeta = Warehouse.groupsIndex.get(postcard.getGroup()); // Load route meta. if (null == groupMeta) { throw new NoRouteFoundException(TAG + "There is no route match the path [" + postcard.getPath() + "], in group [" + postcard.getGroup() + "]"); } else { //将该组的组内清单列表加入到内存仓库中，并把组别移除 try { if (ARouter.debuggable()) { logger.debug(TAG, String.format(Locale.getDefault(), "The group [%s] starts loading, trigger by [%s]", postcard.getGroup(), postcard.getPath())); } IRouteGroup iGroupInstance = groupMeta.getConstructor().newInstance(); iGroupInstance.loadInto(Warehouse.routes); Warehouse.groupsIndex.remove(postcard.getGroup()); if (ARouter.debuggable()) { logger.debug(TAG, String.format(Locale.getDefault(), "The group [%s] has already been loaded, trigger by [%s]", postcard.getGroup(), postcard.getPath())); } } catch (Exception e) { throw new HandlerException(TAG + "Fatal exception when loading group meta. [" + e.getMessage() + "]"); } completion(postcard); // 再次触发完善逻辑 } } else { postcard.setDestination(routeMeta.getDestination());//目标 class postcard.setType(routeMeta.getType());//路由类 postcard.setPriority(routeMeta.getPriority());//路由优先级 postcard.setExtra(routeMeta.getExtra());//额外的配置开关信息 Uri rawUri = postcard.getUri(); if (null != rawUri) { // Try to set params into bundle. Map<String, String> resultMap = TextUtils.splitQueryParameters(rawUri); Map<String, Integer> paramsType = routeMeta.getParamsType(); if (MapUtils.isNotEmpty(paramsType)) { // Set value by its type, just for params which annotation by @Param for (Map.Entry<String, Integer> params : paramsType.entrySet()) { setValue(postcard, params.getValue(), params.getKey(), resultMap.get(params.getKey())); } // Save params name which need auto inject. postcard.getExtras().putStringArray(ARouter.AUTO_INJECT, paramsType.keySet().toArray(new String[]{})); } // Save raw uri postcard.withString(ARouter.RAW_URI, rawUri.toString()); } switch (routeMeta.getType()) { case PROVIDER: // if the route is provider, should find its instance // Its provider, so it must implement IProvider Class<? extends IProvider> providerMeta = (Class<? extends IProvider>) routeMeta.getDestination(); IProvider instance = Warehouse.providers.get(providerMeta); if (null == instance) { // There's no instance of this provider IProvider provider; try { provider = providerMeta.getConstructor().newInstance(); provider.init(mContext); Warehouse.providers.put(providerMeta, provider); instance = provider; } catch (Exception e) { throw new HandlerException("Init provider failed! " + e.getMessage()); } } postcard.setProvider(instance); postcard.greenChannel(); // Provider should skip all of interceptors break; case FRAGMENT: postcard.greenChannel(); // Fragment needn't interceptors default: break; } }} 该方法就是完善 PostCard ，来实现一次路由导航。
接下来介绍另一个方法 _navigation() 。
private Object _navigation(final Context context, final Postcard postcard, final int requestCode, final NavigationCallback callback) { final Context currentContext = null == context ? mContext : context; switch (postcard.getType()) { case ACTIVITY://如果是Acitvity，则实现Intent跳转 // Build intent final Intent intent = new Intent(currentContext, postcard.getDestination()); intent.putExtras(postcard.getExtras()); // Set flags. int flags = postcard.getFlags(); if (-1 != flags) { intent.setFlags(flags); } else if (!(currentContext instanceof Activity)) { // Non activity, need less one flag. intent.setFlags(Intent.FLAG_ACTIVITY_NEW_TASK); } // Navigation in main looper. new Handler(Looper.getMainLooper()).post(new Runnable() { @Override public void run() { if (requestCode > 0) { // Need start for result ActivityCompat.startActivityForResult((Activity) currentContext, intent, requestCode, postcard.getOptionsBundle()); } else { ActivityCompat.startActivity(currentContext, intent, postcard.getOptionsBundle()); } if ((-1 != postcard.getEnterAnim() && -1 != postcard.getExitAnim()) && currentContext instanceof Activity) { // Old version. ((Activity) currentContext).overridePendingTransition(postcard.getEnterAnim(), postcard.getExitAnim()); } if (null != callback) { // Navigation over. callback.onArrival(postcard); } } }); break; case PROVIDER://如果是IOC，则返回目标对象实例 return postcard.getProvider(); case BOARDCAST: case CONTENT_PROVIDER: case FRAGMENT://如果是Fragment，则返回实例，并填充bundle Class fragmentMeta = postcard.getDestination(); try { Object instance = fragmentMeta.getConstructor().newInstance(); if (instance instanceof Fragment) { ((Fragment) instance).setArguments(postcard.getExtras()); } else if (instance instanceof android.support.v4.app.Fragment) { ((android.support.v4.app.Fragment) instance).setArguments(postcard.getExtras()); } return instance; } catch (Exception ex) { logger.error(Consts.TAG, "Fetch fragment instance error, " + TextUtils.formatStackTrace(ex.getStackTrace())); } case METHOD: case SERVICE: default: return null; } return null; } 至此我们就完成了一次路由跳转。
