（包括矩形工具与三点矩形工具）

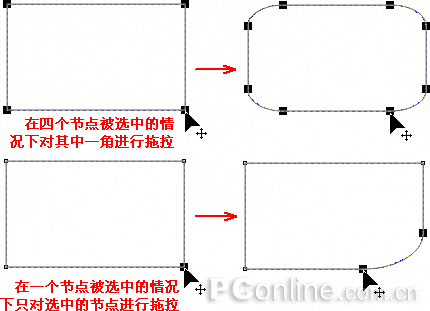

，点选矩形边角上的一个节点并按住左键拖动，矩形将变成有弧度的圆角矩形。
提示：在四个节点均被选中的情况下，拖点其中一点可以使其成为正规的圆角矩形，如果只选中其中一个节点进行拖拉，那么就变成不正规的圆角矩形。（如上图）（三点矩形工具将与三点圆形工具一并讲解，在此不述）
使用“矩形工具”绘制矩形、正文形、圆角矩形后，在属性栏中则显示出该图形对象的属性参数，通过改变属性栏中的相关参数设置 ，可以精确的创建矩形或正方形。
在
框中设置对矩形四角圆滑的数值，当
被按下时，则全部角被圆滑。反之则只圆滑设置数值的角。
2．椭圆工具

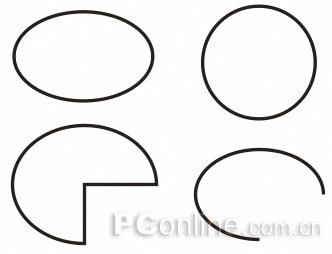

使用“椭圆工具”可以绘制出椭圆、圆、饼形和圆弧。（椭圆与正圆方法同矩形一样，在此不述）。
下面看看利用椭圆工具属性栏里的工具来修改图形外面。
在
栏中有三个选项：（椭圆）
、（饼形）或（圆弧）
选项，点击不同的按钮，可以绘制出椭圆形、圆形、饼形或圆弧；
在

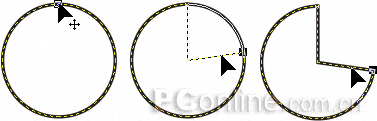

框中设置饼形或圆弧的起止角度，可以得到不同的饼形或圆弧。
提示：也可以根据自己喜好进行调整，在工具箱中选中变形工具，再拖动圆形的控制点至想要的位置。
3．三点矩形与三点圆形工具
这两个工具主要是为了精确勾图与绘制一些比较精密的图准备的（比如工程图等），它们是矩形和圆形工具的延伸工具，能绘制出有倾斜角度的矩形和圆形。操作方法：
（1）选择三点矩形
或三点圆形工具
。
（2）在工作区中按住鼠标左键并拖动，此时两眯间会出现一条
