lesson 16 透镜效果

　　透镜效果是指通过改变对象外观或改变观察透镜下对象的方式，所取得的特殊效果。
一、应用透镜效果

　　虽然 coreldraw 12 为用户提供了多达 12 种透镜，每种透镜所产生的效果也不相同，但添加透镜效果的操作步骤却基本相同。

　　（1）绘制或调入需要添加透镜效果的图形对象。

　　（2）单击菜单命令“效果” / “透镜”或按快捷键 alt+f3, 弹出“透镜”泊坞窗口。

透镜泊坞窗口
　　（3）在“透镜”泊坞窗预览框下面的透镜类型列选栏中，选择想要应用的透镜效果。

　　（4）设置在列选栏下面出现的选定透镜类型的参数选项（不同的透镜类型的参数选项不同）。

　　（5）单击“应用”按钮，即可将选定的透镜效果应用于对象中。

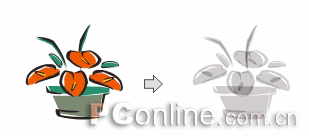

添加透镜效果
　　注意：透镜只能应用于封闭路径及艺术字对象，而不能应用于开放路径、位图或段落文本对象；也不能应用于已经建立了动态链接效果的对象 ( 如立体化、轮廓图等效果的对象 ) 。

二、设置透镜效果的参数

　　虽然每一个类型的透镜所需要设置的参数选项都不尽相同，但“冻结”、“视点”和“移除表面”这三个参数却是所有类型的透镜都必须设置的公共参数。

　　冻结

　　选择了该参数的复选框后，可以将应用透镜效果对象下面的其他对象所产生的效果添加成透镜效果的一部分，不会因为透镜或者对象的移动而改变该透镜效果。

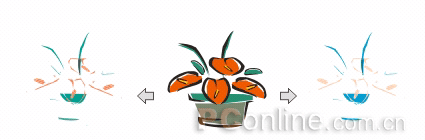

是否选定“冻结”参数的不同效果

　　视点

　　该参数的作用是在不移动透镜的情况下，只弹出透镜下面的对象的一部分。

　　（1）当选中该选项的复选框时，其右边会出现一个 edit （编辑）按钮，单击此按钮，则在对象的中心会出现一个“×”标记，此标记代表透镜所观察到对象的中心，拖动该标记到新的位置或在透镜泊坞窗中输入该标记的坐标位置值。

　　（2）单击“应用”按钮，则可观察到以新视点为中心的对象的一部分透镜效果。

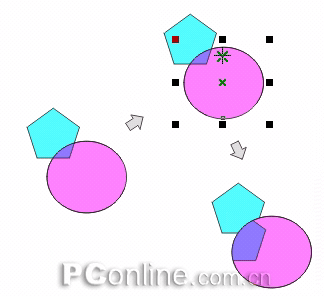

应用视点参数的效果

　　移除表面

　　选中此选项，则透镜效果只显示该对象与其他对象重合的区域，而被透镜覆盖的其他区域则不可见。

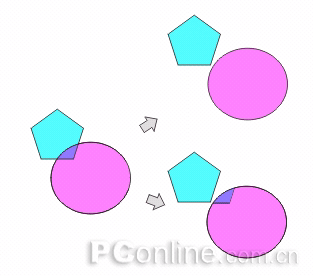

应用移除表面参数的效果

三、透镜种类

　　coreldraw 12 在透镜泊坞窗中的透镜类型列选栏中，提供了 12 种类型的透镜，每一种类型的透镜都有自己的特色，能使位于透镜下的对象显示出不同的效果。

　　无透镜效果

　　顾名思义，此透镜的作用就是，消除已应用的透镜效果，恢复对象的原始外观。

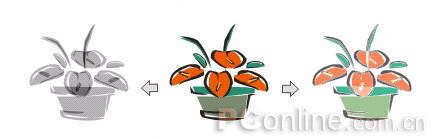

　　使明亮

　　该透镜可以控制对象在透镜范围内的亮度。比率增量框中的百分比值范围是 -100 至 100 之间，正值使对象增亮，负值使对象变暗。
