3DSMAX教程:造型设计之打造江南丝绸

江南盛产美女，同时丝绸也是闻名遐尔，就像电视剧《红楼梦》中的人物那样身穿绫罗绸缎，丝绸飘香。今天，就跟随笔者来用3dmax9.0设计一块美丽的丝绸吧……

先看一下最终效果：

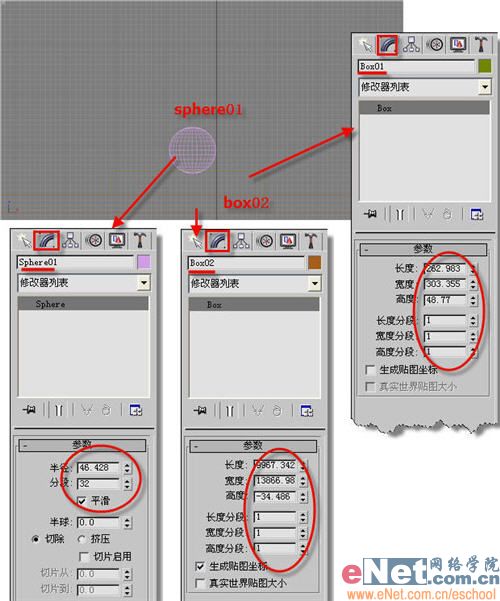

一、绘制案板、球1、启动3dmax9.0，点击进入“创建”命令面板，选择“几何体”按钮，在下拉列表框中选择“标准基本体”项，单击“长方体”按钮，在视图中绘制出2个长方体box01、box02，1个球体sphere01，其中球体是为了配合丝绸摆放，将来设计完成后通过灯光照明能够体现出丝绸的层次亮丽感，可通过“修改”命令面板来调整三者的参数尺寸，如图1所示。

|||

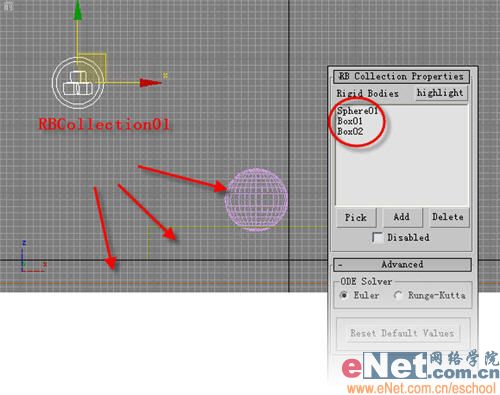

2、添加rigid body collection（刚体集合）打开“reactor”菜单，点击“create object 　 rigid body collection”命令，然后在视图中单击鼠标左键加入该集合。单击“修改”命令面板，单击“pick（拾取）”按钮，在视图中分别选择box01、box02、sphere01。如图2所示。

二、绘制丝绸1、点击进入“创建”命令面板，选择“几何体”按钮，在下拉列表框中选择“标准基本体”项，单击“平面”按钮，在视图中绘制平面plane01，大小正好覆盖住box01面，位置在球体的上面，点击“修改”命令面板，调整相关尺寸，如图3所示。长度分段、宽度分段值高一些可以使得渲染效果更细腻。

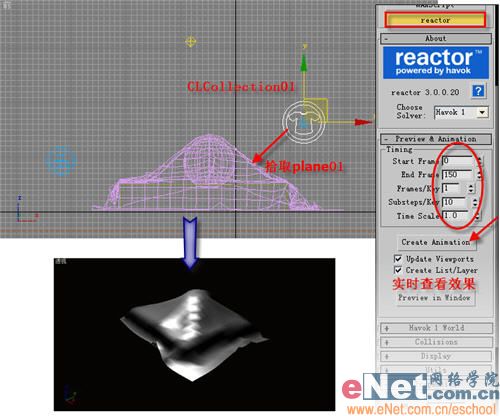

2、在“修改”面板中点击“修改器列表”下拉框选择“reactor cloth”项。然后打开““reactor”菜单，点击“create object 　 cloth collection”命令，在视图中点击左键，加入布料集合，拾取plane01。点击“工具”命令面板，点击“reactor”按钮，在它的“preview & animation”卷展栏中，点击“create animation”按钮，生成丝绸由上往下飘落动画。如图4所示。

|||

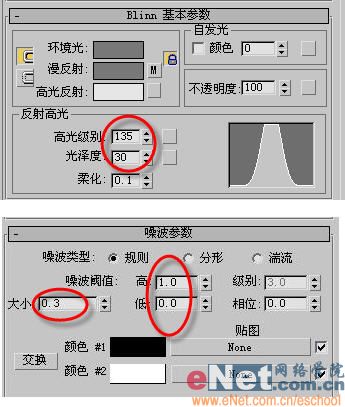

三、渲染丝绸效果1、点击工具栏上的“材质编辑器”按钮，打开属性窗口选择第一个样本球，修改“高亮级别”值使其变得大一些。打开“贴图”卷展栏，单击“凹凸”后的“none”按钮，在弹出的“材质/贴图浏览器”中选择“新建”单选框，在右边列表中双击“噪波”贴图进入其参数面板，修改相关参数，如图5所示。

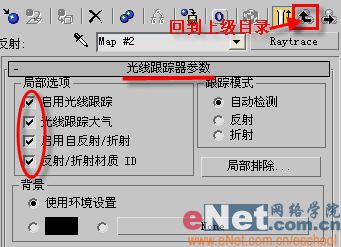

2、回到上级目录，展开“贴图”卷展栏，单击“反射” 后的“none”按钮，在弹出的“材质/贴图浏览器”中选择“新建”单选框，在右边列表中双击“光线跟踪”贴图。回到上级目录，将“反射”后面的“数量”值改为5，如图6所示。

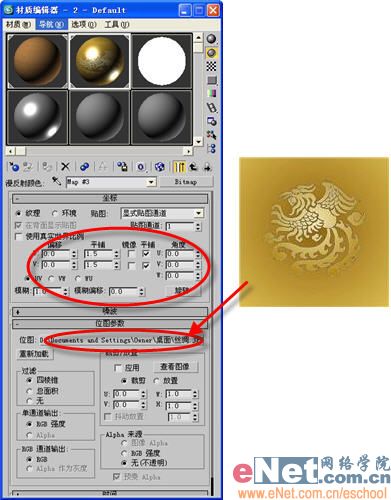

小经验：丝绸具有反光特点，可用“反射”贴图，用“光线跟踪”来体现较好；因为其表面不是很光滑，所以数量值调的低点。3、单击“创建”命令面板中的“灯光”按钮，选择“泛光灯”，并在视图中添加omni01，并调节其投影参数。4、点击“贴图”卷展栏中的“漫反射颜色”后的“none”按钮，在弹出的“材质/贴图浏览器”中选择“新建”单选框，在右边列表中双击“位图”贴图，将预先准备好的图片加进去，如图7所示。

|||

5、选中plane01，点击“材质编辑器”中的“将材质指定给选中对象”按钮，即将所设属性全部赋予了plane01。最后，再整体上把灯光、物体、背景、视角调整到恰当的位置，渲染一下ok了！如图8所示。
