3DsMAX教程:打造逼真的海底光影效果和深海动物

　　本次的3ds max教程介绍如何打造逼真的海底光影效果和深海动物，过程中使用到3ds max 、zbrush、photoshop三大软件，由于仅是涉及基本使用，较为容易掌握，适合初学者学习。

　　一、前期：

　　我特别喜欢动物世界，没事就喜欢把自己收集的动物素材欣赏一番。在设计《orange shell》的时候，一边看《动物世界》一边就很随意地画了些东西，然后把它们组合在一起后，《orange shell》就诞生了。之前设计的是一个在空中担任运输工作的角色，后面考虑了一下色调方面就把它从空运部调到深海区工作了。

最终完成图

　　先来看看概念用的线稿。

图1

　　下面我们就进入制作吧。

　　二、模型

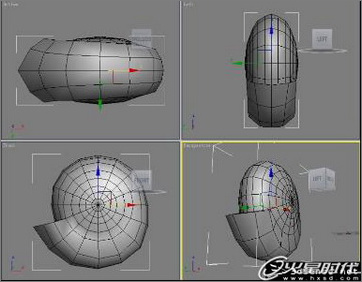

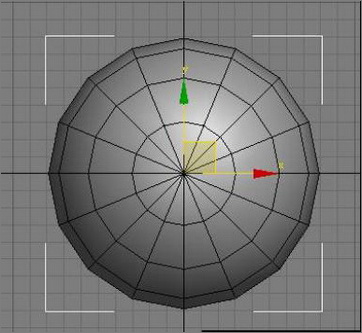

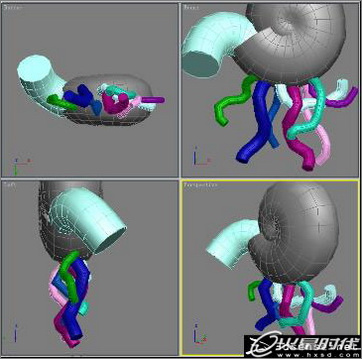

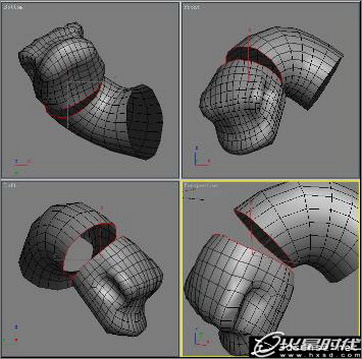

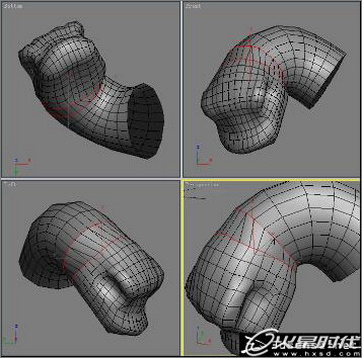

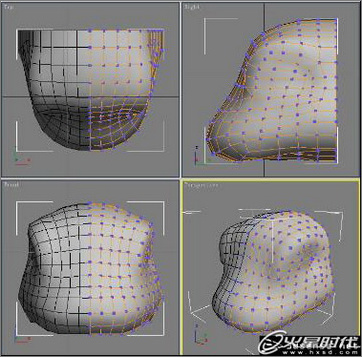

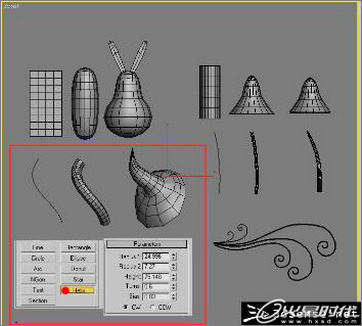

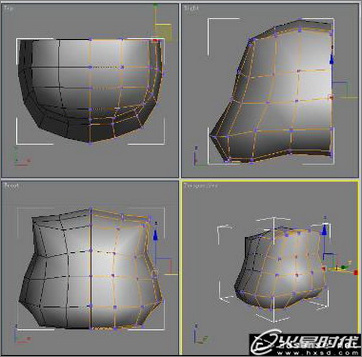

　　因为整个模型的所有细节都是zbrush 里面完成的，所以建模型的时候不要注重细节，也不要太急于看到成品，一步一步从低面到高面往下做。布线的时候顺着结构和均匀布线的规律去布线就可以了。

图2

图3

|||

图4

图5

图6

图7

图8

图9

图10

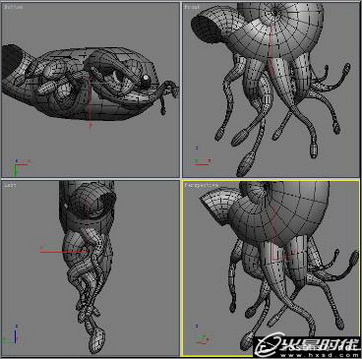

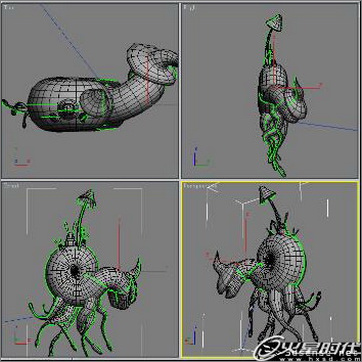

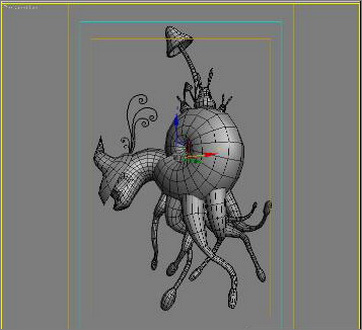

　　所有的东西都做完了后，我们要把它们组合在一起，设置好安全框的尺寸，再加一个摄像机调整好角度，模型就算基本建完了。

图11

|||

　　建完模型接下来是分uv ，给模型分uv时要找到适合它形状的方式展开，而且切割处尽量放在镜头看不到的地方

图12

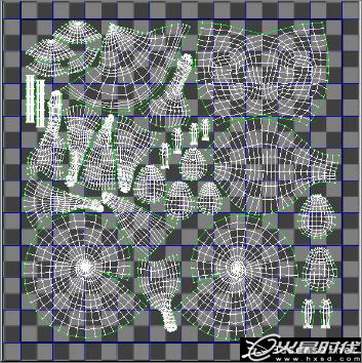

　　在放每个物体的uv 图的时候也要尽量将统一材质的uv放在一起，并且将空间充分利用起来，而且要注意他们的比例不要偏差太大。

图13

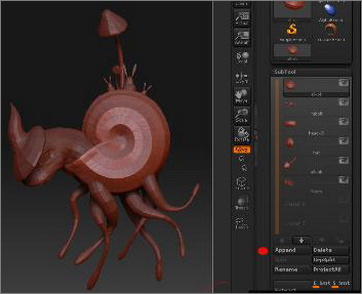

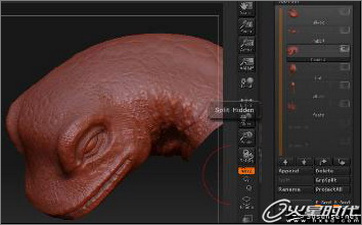

　　在导入zbrush之前，要先将他们分别分离出来，有助于在zbrush里面对单个的物体进行更多的细节雕刻。模型分别用 sub tool 栏里面的 append 选项依次添加进来，以便再进行重新组合。

图14

　　剩下的细节就是自己自由发挥了。

图15

　　把雕好细节模型降到最低级，然后在zmapper里面分别生成normal map 和 cavity map。

图16

图17

|||

　　三、渲染

　　关于角色的颜色，我在phtoshop 调色，并画出细节。与此同时，渲染出其他层 ：color、shadow、glare 、z depth、shine、bleb。

　　1、color

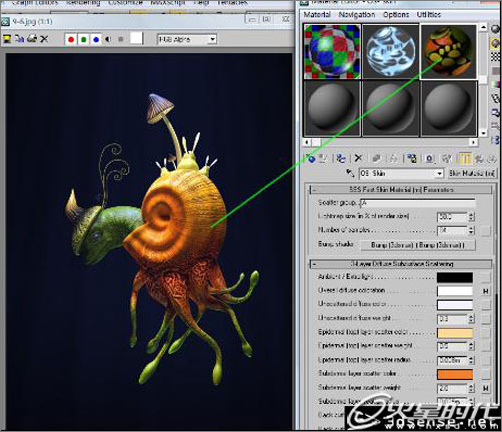

　　用sss fast skin material 材质球调制，然后贴上它uv贴图，具体的参数大家可以自己去调试一下。

图18

　　2、hadow

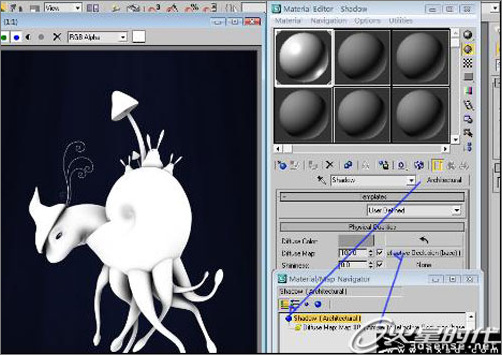

　　首先要把渲染器改成mental ray ，然后在材质球里面把standard 材质球变成architectural 材质球，然后再在diffuse map 里面贴：ambient/reflective occlusion （base）parameters。

图19

　　3、glare

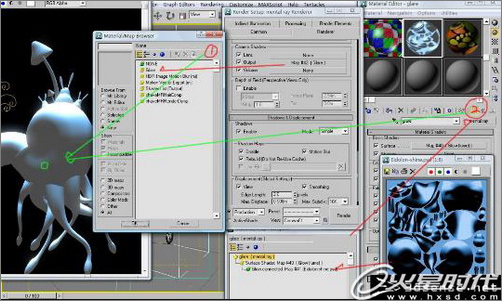

　　先将材质球放在standard 里diffuse 层里面贴glow（lume），然后在glow（lume）的属性glow 里面贴一个黑白的贴图通道，再按f10， 打开render setup ，选择renderer，在camera shaders的output贴glare。渲染这一层的时候灯光可以删掉了，它的光晕全靠黑白的通道生成，白的发光黑的不发光。

图20

　　4、z depth

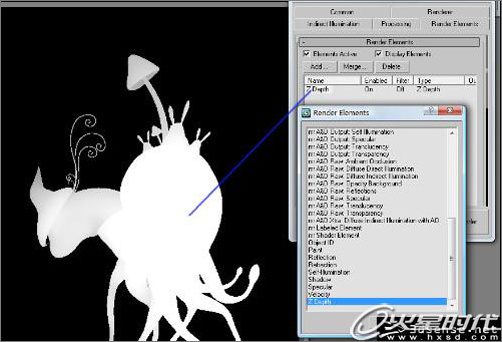

　　再按f10，打开render setup ，选择renderer elements 里面添加zdepth，直接渲染就可以看到效果，下面有可调参数。

图21

|||

　　5、shine

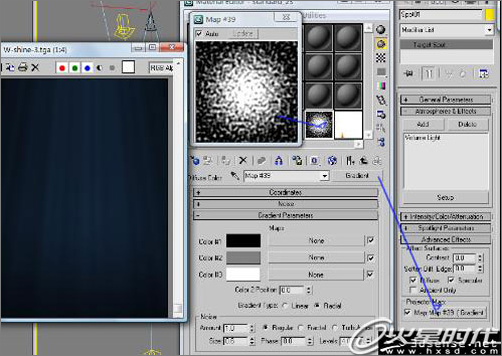

　　用一个普通的灯光打开阴影，并在atmospheres&effects里加volume light，调整好参数。
　　再到advanced effects里的projector map中贴gradient （参数调整一下）。

图22

　　6、bleb

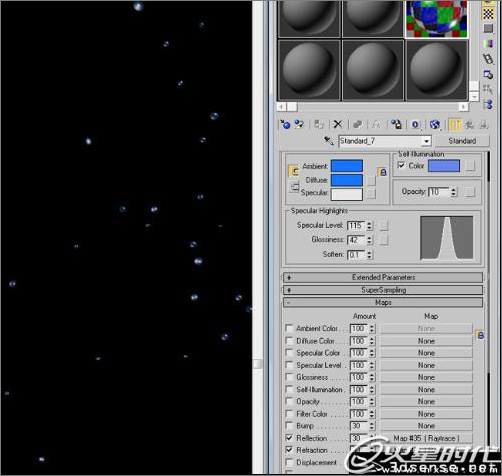

　　方法和做玻璃球一样简单，分别给reflection/refraction 加一个raytrace 就可以了。

图23

图24

　　制作过程中有部分细节的地方没有给大家写出来，直接截屏供以大家学习参考。
