3DMAX教程：舞动的丝带影视片头动画

　　本教程运用3dmax制作出影视动画片头《舞动的丝带》，在制作的过程展示了max强大的功能，过程包括：路径的创建、命令的修改、丝带的制作、丝带上文字的创建、丝带的舞动、文字的舞动等待，最后呈现出星空下舞动的美丽丝带。

　　在影视片动动画制作过程中，max是一个必不可少的工具，今天我们就通过一个舞动的丝带的制作过程来领略一下max的强大的功能，先来预览动画效果。

片头效果预览

　　1、创建丝带舞动的路径。在制作丝带舞动片头动画之前，我们首先要在草图上简要的绘制一下想要达到的动画效果，即丝带舞动的路径，然后再开始创建。在创建命令面板中，单击shapes（平面图形）层级，在其下拉列表中选择nurbs curves曲线类型，在top视图中画出如图所示的曲线。

图1

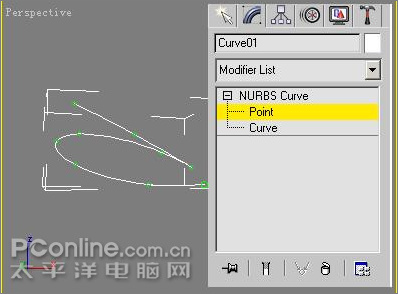

　　2、单击modify钮进入修改命令面板中，进入poing点的次物体层级中，在视图中拖动各点对螺旋线进行调整，使其形成立体效果，如下图所示。

图2

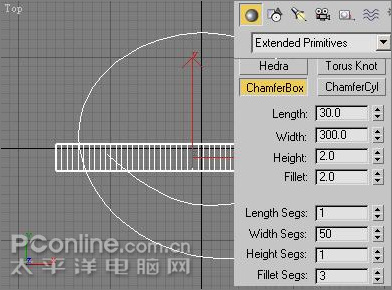

　　3、制作丝带。在命令面板上单击geometry（几何体）按钮，在其下拉列表中选择extended primitives（扩展几何体）选项，然后单击chamferbox（导角方体）钮，在top视图中创建一个导角方体，设置其length（长度）值为30，width（宽度）值为300，height（高度）值为2，fillet（导角）值为2，如下图所示。

图3

|||

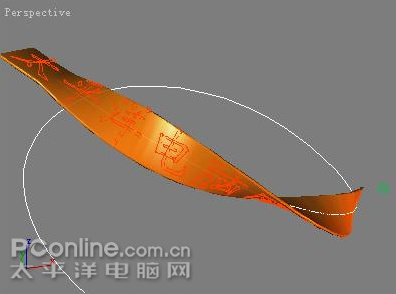

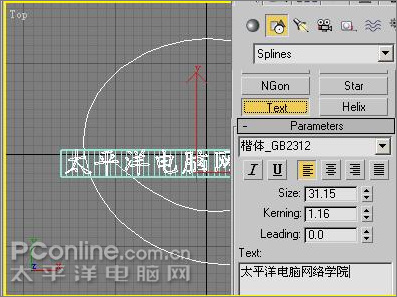

　　4、创建丝带上面的文字。在创建命令面板中，在shapes（平面图形）层级的splines（线）层级中，单击text（文本）按钮，在其下面文字输入框内输入“太平洋电脑网络学院”几个字，并将其字体设置为楷体，打开rendering（渲染）卷展栏，勾选其enable in renderer（可渲染）选项，在radial选项中将 thickness值设置为1。6，这样我们制作的线框文字就可以正常渲染了，如下图所示。同时需要注意，在left视图中将其移动到导角方体的上方，

图4

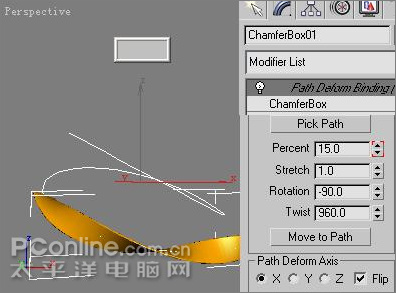

　　5、制作丝带舞动动画。在top视图中选择导角方体，即丝带模型，然后单击modify钮进入修改命令面板中，为其加入一个path deform（wsm）（路径变形）修改项，在修改命令面板的下方单击pick path（拾取路径）按钮，然后在视图中点击我们绘制的曲线，并在命令面板中单击move to path（移动到路径）按钮，这时我们会发现丝带已经跑到了路径的起点上，单击x轴，使其显示正常，调整其参数为rotation（旋转）值为-90，twest（扭曲）值为960。单击屏幕下方的auto key（自动关键帧）钮打开动画记录，首先将滑块拖动到第0帧，在命令面板上设置其pervent值为15，然后再拖动滑块到第100帧，设置其percent的值为120，此时再次单击auto key（自动关键帧）钮关闭动画记录钮，按下播放按钮，我们会发现丝带已经舞动起来了，如下图所示。

图5

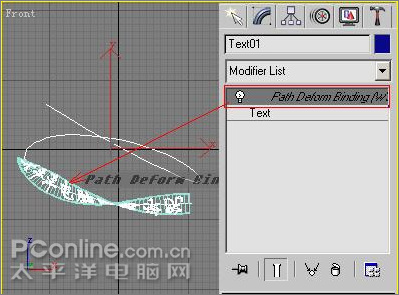

　　6、制作文字舞动动画。文字随丝带舞动的动画设置同丝事是一样的，这里不做详细说明。还有一个简便的文字动画设置方法，即可以在修改命令面板下的path deform（wsm）项上按住鼠标左键直接拖动到视图中的文字上即可，相当于将丝带的动画设置效果复制给了文字，如下图所示。

图6

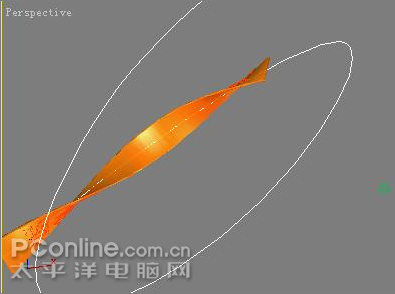

　　7、调整丝带舞动效果。在透视图中使用视图旋转工具对视图进行调整，调整后要达到的效果即丝带从右下角飞入，从左上角飞出，如下图所示。

图7

|||

　　8、原样复制丝带舞动动画。将制作完成的丝带舞动动画进行原样复制，首先选择场景中的所有物体，然后按下工具栏上的mirror（镜像）工具，在弹出的菜单中选择copy项，按下确定键，然后调整镜像后的丝带动画场景如下图所示。

图8

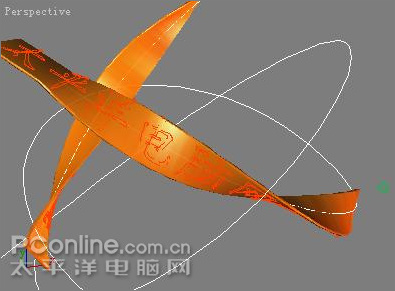

　　9、最终制作完成的动画场景如下图所示，即两条同样的丝带在场景中飞舞。

图9

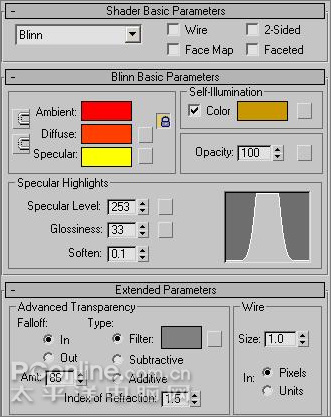

　　10、制作文字材质。在工具栏上单击material editor（材质编辑器）钮打开材质编辑器，选择一个材质示例球，设置其材质类型为blinn，ambient(环境光)的颜色为（r：255、g：0、b：0），diffuse(漫反射)的颜色为（r：255、g：62、b：0），specular(高光反射)的颜色为（r：255、g：255、b：0）；self-iiiumination(自发光)的颜色为（r：201、g：152、b：0）；specular level(高光级别)的值为253，glossiness(光泽度)的值为33，soften(柔化)的值为0.1；勾选falloff(衰减)下的in钮，设置其amt的值为86，将设置好的材质指定给场景中的文字，如下图所示。

图10

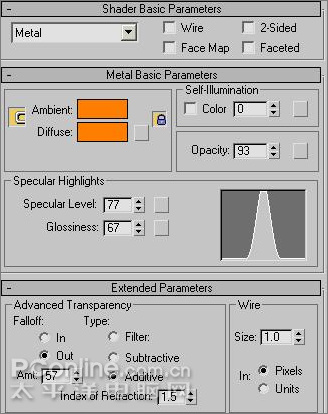

　　11、制作丝带材质。再选择一个材质示例球，设置其材质类型为metal（金属），ambient(环境光)的颜色为（r：255、g：126、b：0），diffuse(漫反射)的颜色为（r：255、g：126、b：0）；self-iiiumination(自发光)的值为0；specular level(高光级别)的值为77，glossiness(光泽度)的值为67；勾选falloff(衰减)下的in钮，设置其amt的值为57，如下图所示。

图11

|||

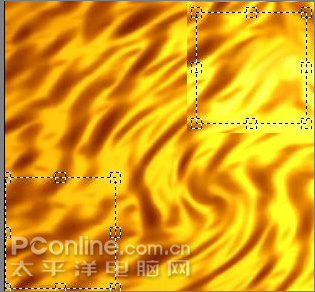

　　12、制作金属滚光效果。在片头动画设计制作过程中，最常用的就是金属滚光效果，下面我们就来制作金属滚光效果。在材质编辑器中单击maps（贴图）钮，在弹出的贴图菜单中单击reflection（反射）贴图右侧的none按钮，在弹出的窗口中单击bitmat（位图）模式，然后选择我们提供的glod02.tga贴图，在croppint/placement选项下勾选apply钮，单击view image钮打开图像，单击屏幕下方的auto key（自动关键帧）钮打开动画记录，首先将滑块拖动到第0帧，然后将图像上的方框调整为如下图所示，并且放置在左小角的位置，然后再拖动滑块到第100帧，将图像上的方框拖动到右上角的位置，，此时再次单击auto key（自动关键帧）钮关闭动画记录钮，按下播放按钮，我们会发现丝金属滚光效果已经制作出来了，将制作好的材质指定给场景中的丝带。

图12

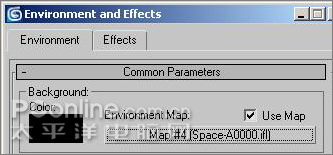

　　13、制作背景材质。在工具栏上单击rendering(渲染)/environment(环境)进入环境设置选项，单击environment map(环境贴图)选项下的none(无)按钮，在弹出的窗口中选择bitmap（位图）选项，这里我们选择的是一组图像序列作为背景，只所以选择图像序列是因为这样制作出的背景效果是动态的。在实际制作过程中，记者如果没有动态序列背景图像，那么我们也可以选择一张单一的图像作为背景，如下图所示。

图13

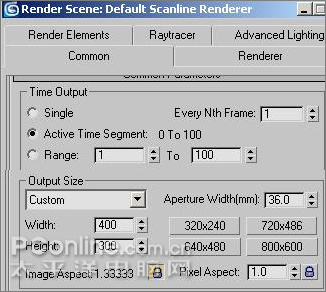

　　14、单击工具栏上的render scene dialog(渲染场景对话框)钮打开渲染设置对话框，在time output(时间输出)选项下勾选active time segment(活动时间段)：0 to 100，在output size(输出大小)项下选择custom（自定义）设置，设置width(宽度)：400，height(高度)：300，然后再单击render oupput(浸染输出)选项下的files(文件)按钮，设置渲染图像类型为avi格式，最后按下render(渲染)钮开始渲染吧。

图14

　　15、好了，欣赏一下我们的劳动成果吧。
