3dmax教程:制作北京奥运彩带

北京奥运会就要到了，每个中国人内心都是无比的喜悦，各种表达方式层出不穷。今天，我们就通过3dmax9.0来制作一个奥运动画菜单吧……

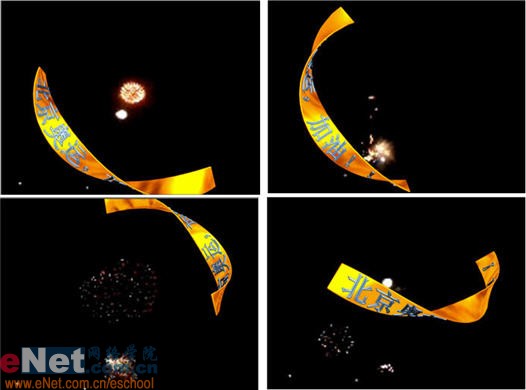

先看一下最终效果：

一、绘制实体

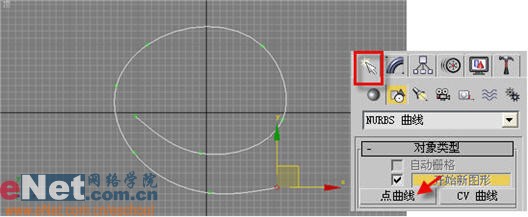

1、启动3dmax9.0，点击“创建”命令面板中的“图形”按钮，在下拉列表中选择“nurbs曲线”项，点击“点曲线”按钮，在顶部视图中绘制一曲线curve01，最后点击右键结束绘制。如图1所示。

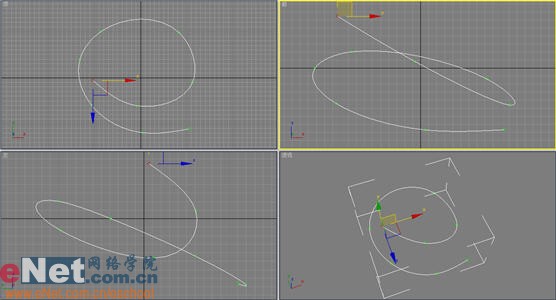

2、点击“修改”按钮进入其命令面板，单击“nurbs曲线”下级目录项“点”，按下“选择并移动”按钮，在视图中逐步调整曲线中的每个点，使其产生空间上的变化，是为了增大动画幅度，如图2所示。

|||

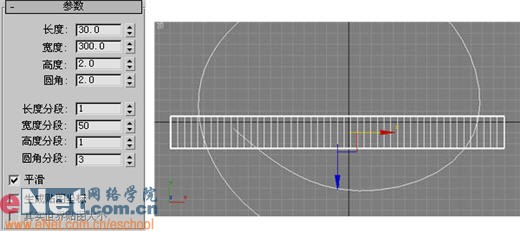

3、点击“创建”命令面板中的“几何体”按钮，进入其创建面板，点击“切角长方体”按钮，在顶部视图中绘制一倒角长方体chamferbox01，通过单击“修改”命令面板，修改其参数，如图3所示。

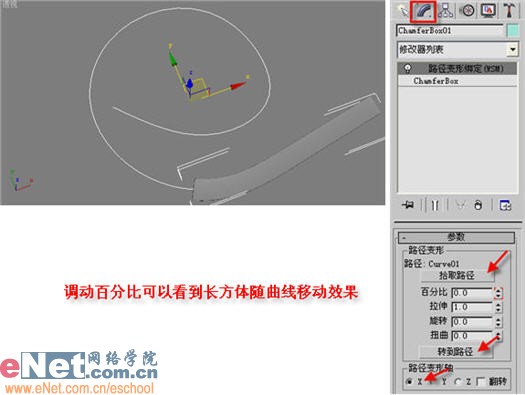

4、选中chamferbox01，点击“修改”命令面板中的下拉列表，选择“路径变形绑定”项，单击“参数”卷展栏中的“拾取路径”按钮，点击视图中的曲线，如图4所示。

小提示：点击“路径变形轴”栏下的x轴，就可以看到长方体顺着曲线方向放置了。

5、继续在chamferbox01 的“修改”命令面板中操作，调整“旋转”值为－90，为了使得长方体始终立起来而垂直于曲线，“扭曲”值为960，使得在动画时产生好的变形效果。

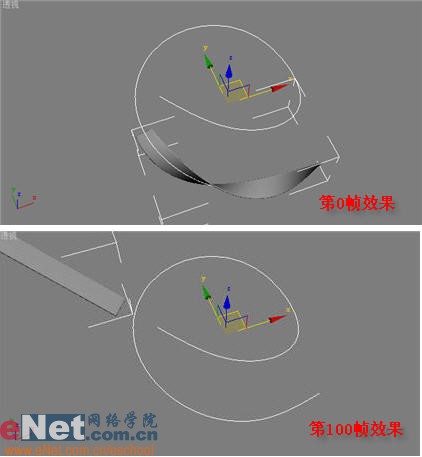

6、设置动画，点击“自动关键点”按钮，在第0帧设置“百分比”值为15，将滑块调至到第100帧，定义“百分比”值为120，如图5所示。

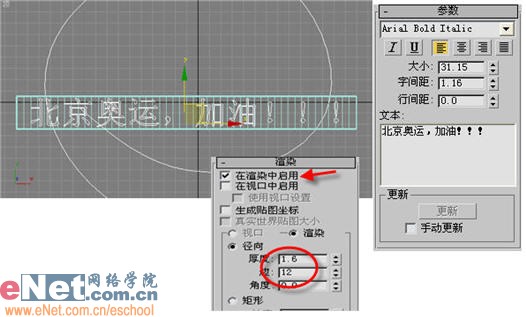

7、点击“创建”命令面板中的“图形”按钮，单击“文本”按钮，在顶部视图中添加一文本text01，并调整其大小和字型，如图6所示。

小提示：在创建文字时为了与长方体相匹配，可以先关掉chamferbox01的“路径变形绑定”项。

|||

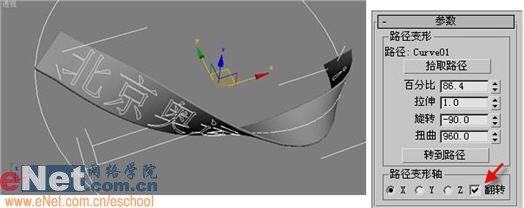

8、打开chamferbox01的“路径变形绑定”项，chamferbox01回到变形的效果，如何让文字也产生变形效果，可以拖拽着“路径变形绑定”项释放到text01上，这样也使得它具有了这种特效，如图7所示。

二、材质设置

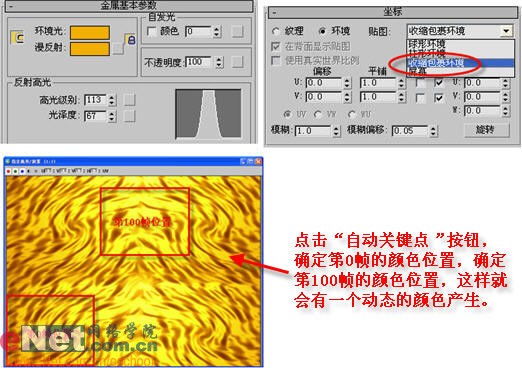

1、点击工具栏上的“材质编辑器”按钮，打开其面板，选择第一个样球，打开“明暗器基本参数”卷展栏，在下拉列表中选择“金属”项，并调整“金属基本参数”值，打开“贴图”卷展栏，单击“反射”后的“none”按钮，打开“材质/贴图浏览器”面板，选择“新建”单选项，然后在左边列表中双击“位图”贴图，为其指定一金属图片，如图8所示。

2、将第一样球材质赋予倒角长方体。

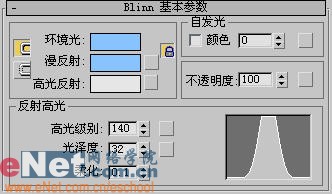

3、选择第二个样球，打开“blinn基本参数”卷展栏，设定漫反射颜色、反射高光等值，将该样球赋予text01，如图9所示。

4、点击“渲染”菜单中的“环境”命令，为场景指定一个烟花的ifl文件用来烘托气氛，渲染0－100帧形成动画，连续截帧效果如图10所示。

|||

5、最后动画渲染效果如图11所示。
