UG怎么创建桥接板? UG桥接板建模教程

UG怎么创建桥接板？如图的桥接板，主体为简单的拉伸体形成。该怎么创建这个两件呢？下面我们就来看看详细的教程。

软件名称：ug三维制图软件(UG NX) 10.0 64位 官方安装中文版软件大小：2.67GB更新时间：2016-10-25

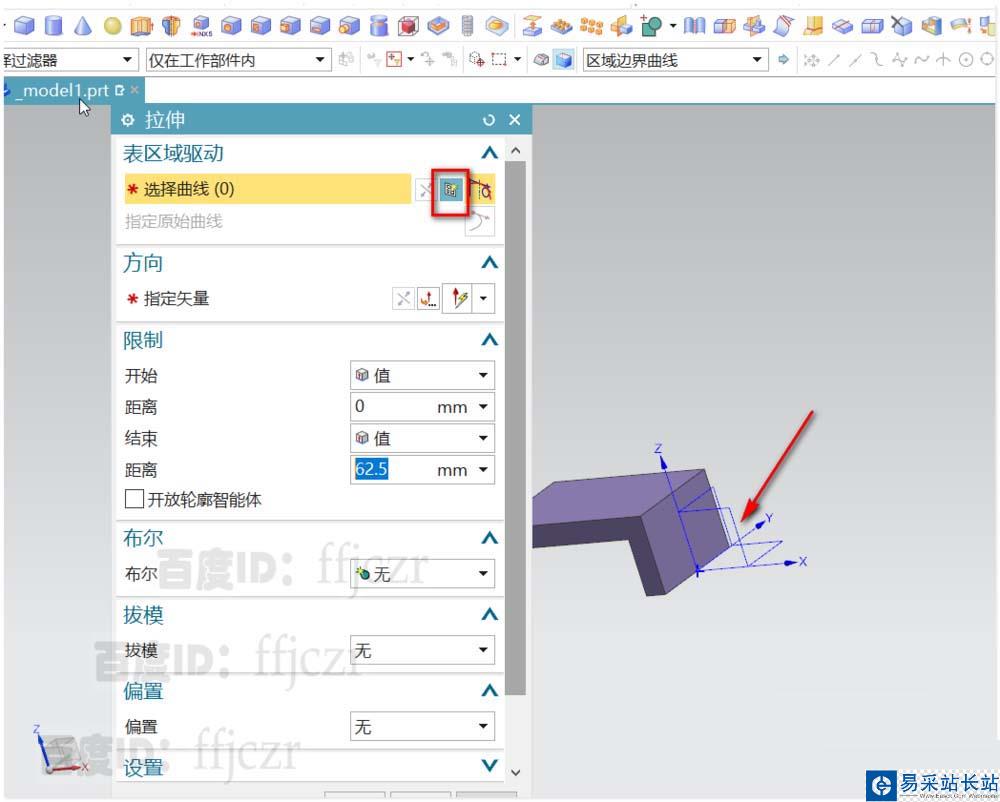

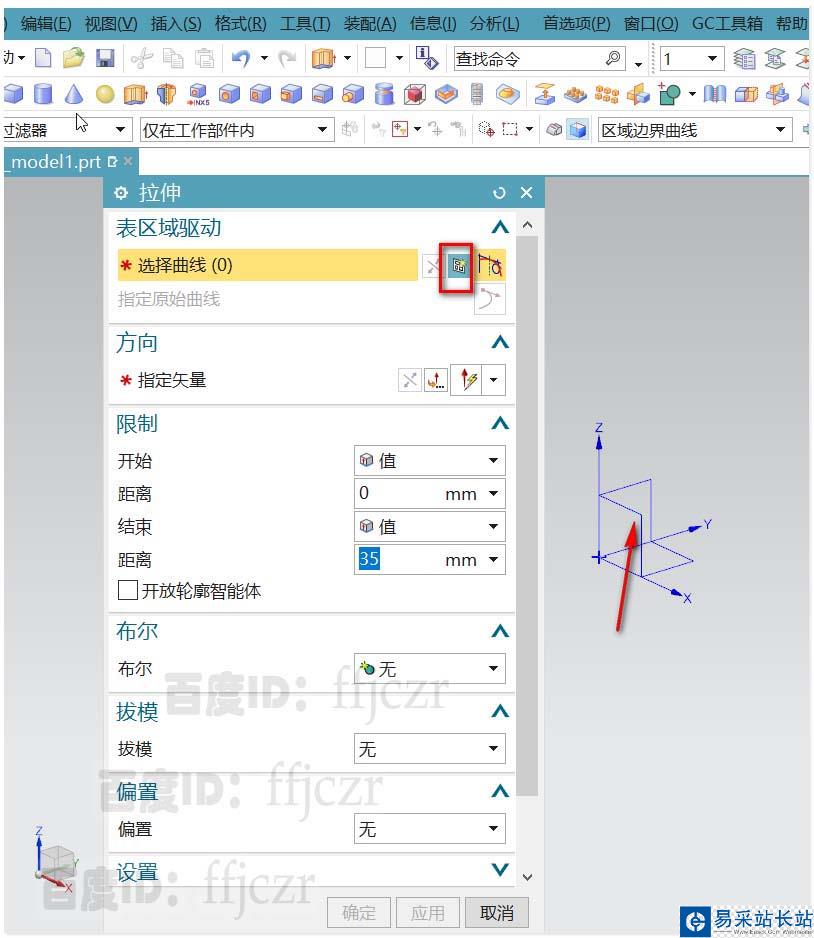

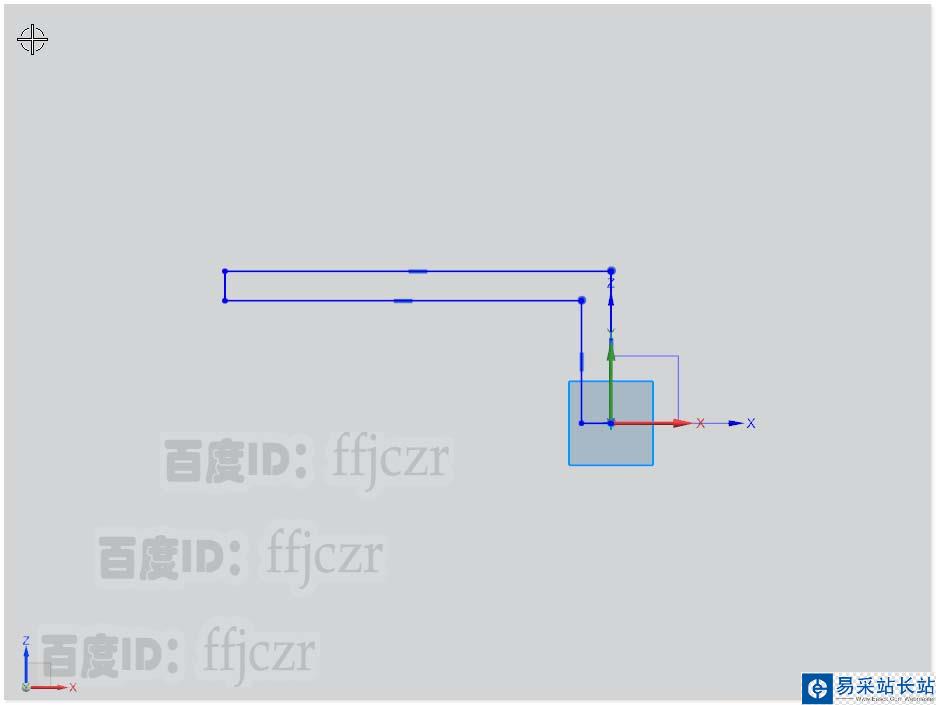

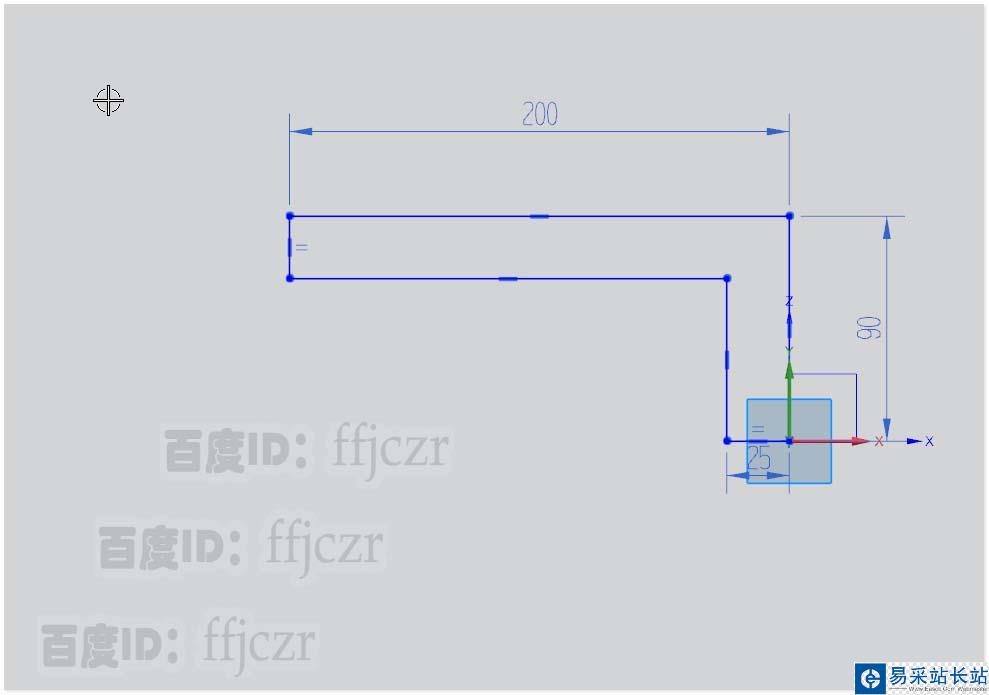

1、首先，创建出主体的L部分。选用拉伸在XZ面上进行截面线的绘制。用轮廓线大致绘出主体，约束尺寸：长度为200高度为90厚度为25。得到相应的截面线。

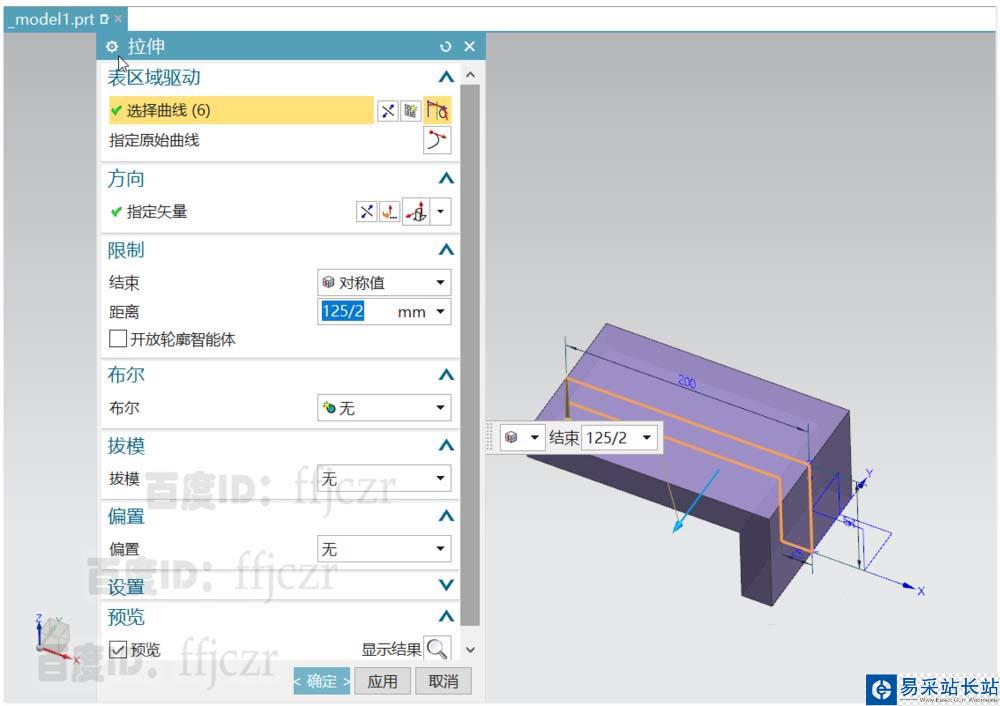

2、完成草绘，在拉伸对话框中修改要拉伸类形为对称，数值为63.5；得到主体模型的L部分。

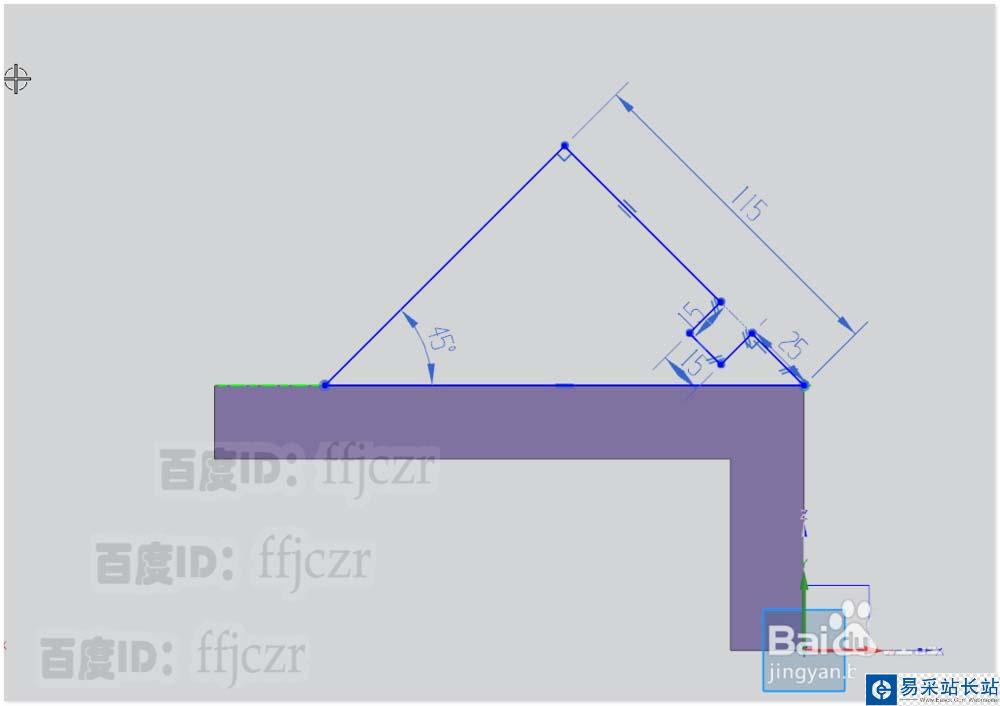

3、再次选用拉伸，在XZ面上绘出主体上部的截面线。此截面线为直角三角形，其右端点与L主体右端对齐。具体数值如图所示。

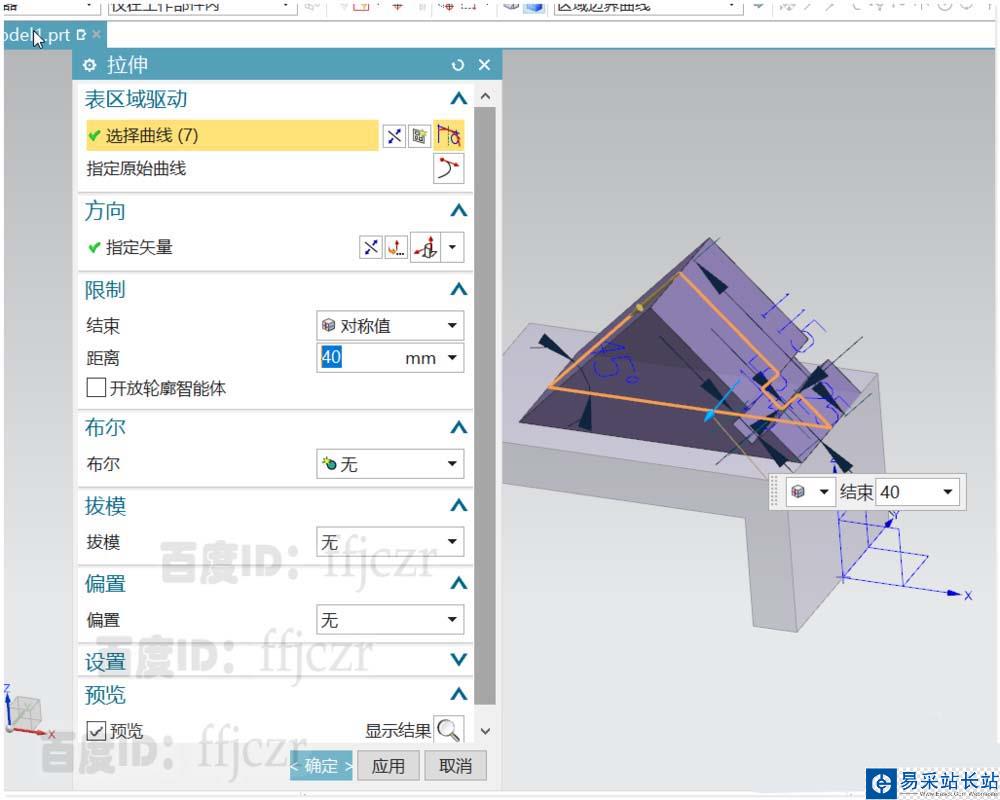

4、完成草绘，在拉伸对话框中修改要拉伸类形为对称，数值为40；得到主体模型的上部分。上部分的左边面不是想要的，要进行处理。

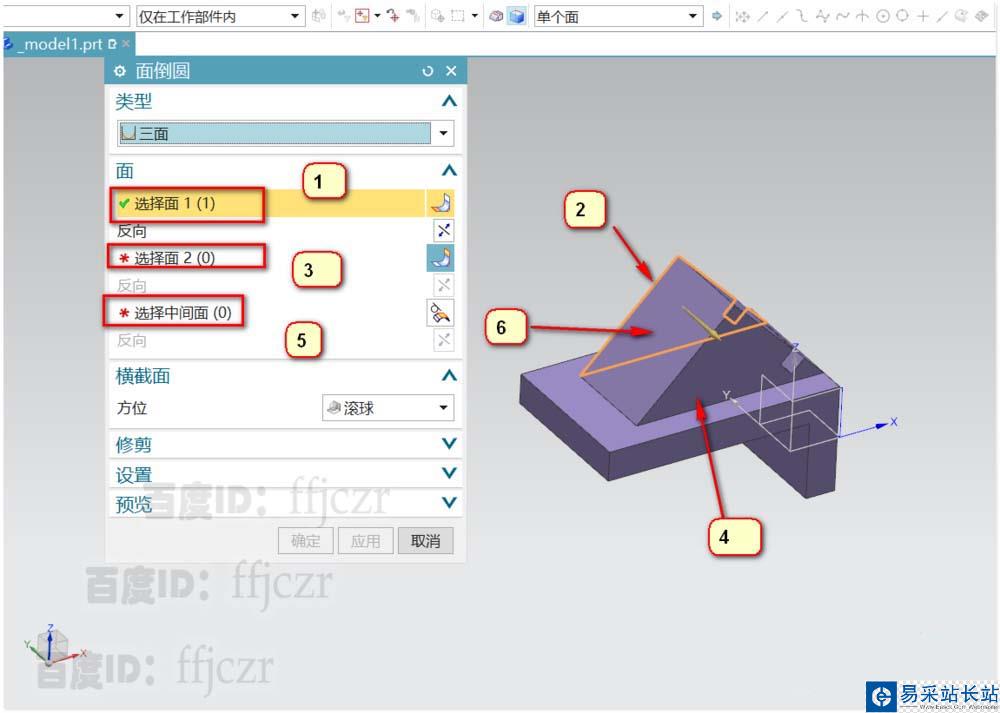

5、选用面倒圆，并修改其类型为三面；选择模式改为单个面，按图所示的步骤去选择面，最后确定就能得到倒圆的效果。
