UG中的视图是倾斜的，想要摆正方向，该怎么调整视图的方向呢？下面我们就来看看详细的教程。

软件名称：ug nx 9.0正式版 64位简体中文特别版(附破解文件+安装破解教程)软件大小：2.92GB更新时间：2017-08-28

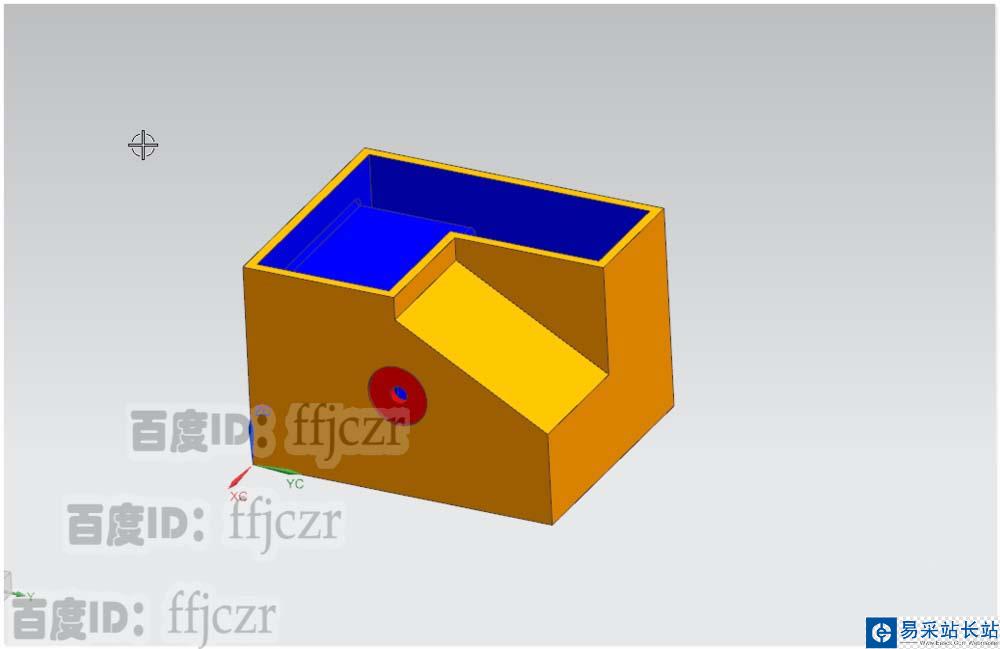

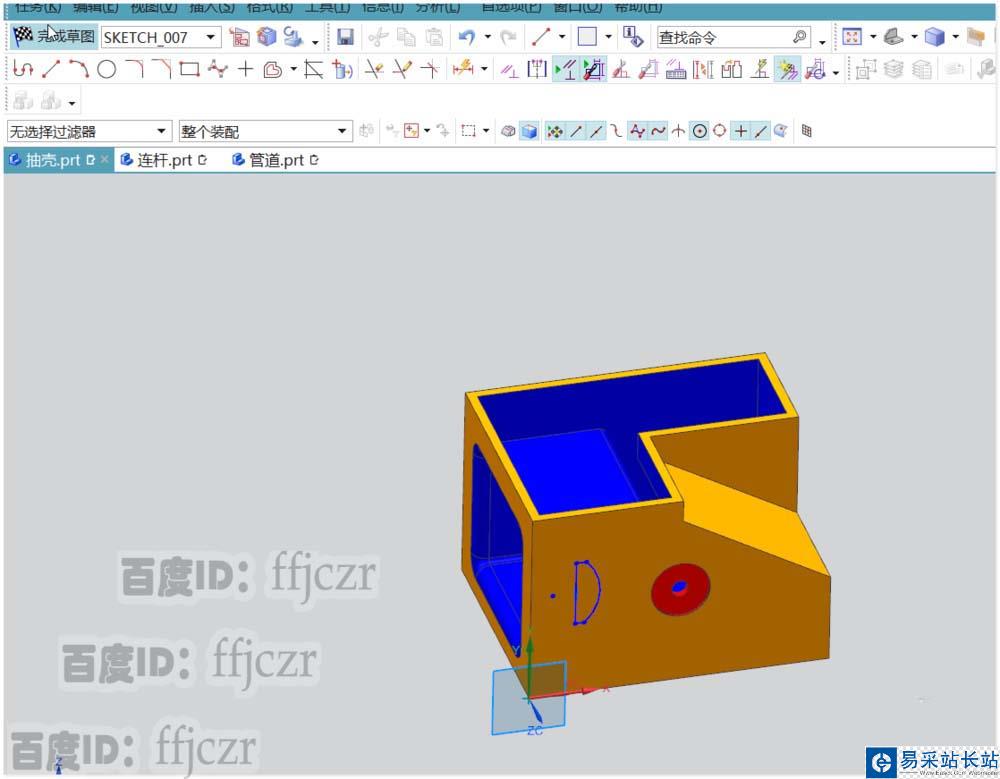

1、选用之前建好的一个模型来说明.要在图示的面上绘制截面线，结果不小心鼠标将平面拖成了三维空间了，怎么办？只要用鼠标将视图调整到大致位置后，按F8就可以将视图摆正了。

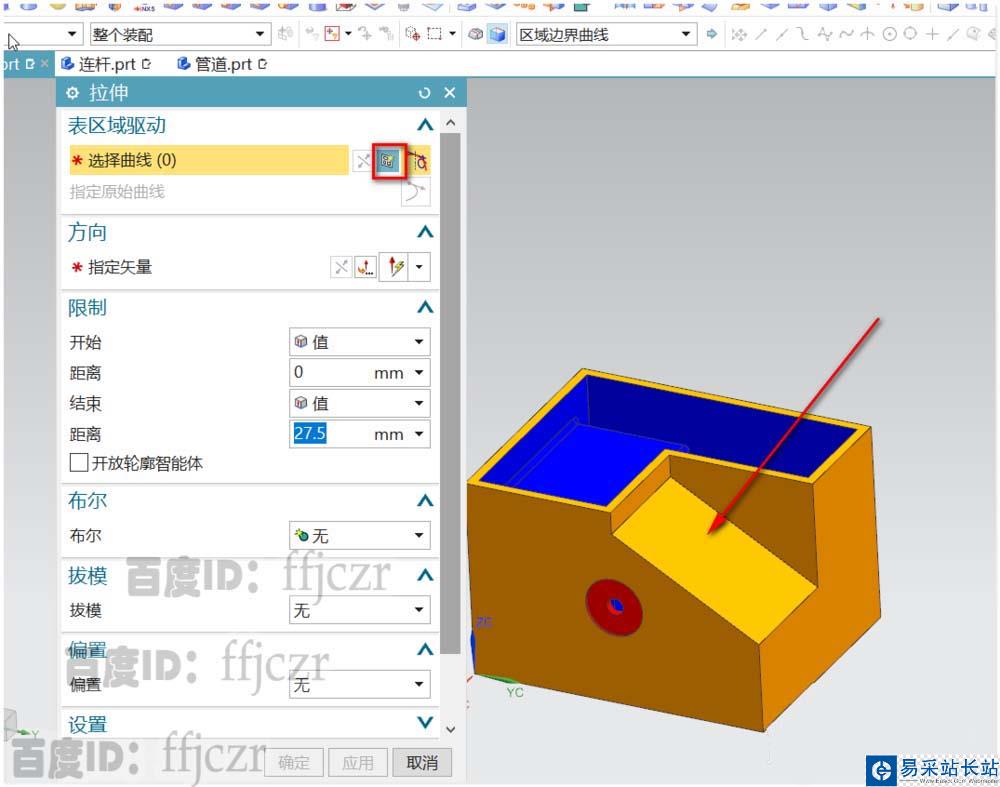

2、上面是对正规视图来说的。下面的例子就较为特殊了，假如，想要在图示的斜面上创建一拉伸特征。那要怎么做？

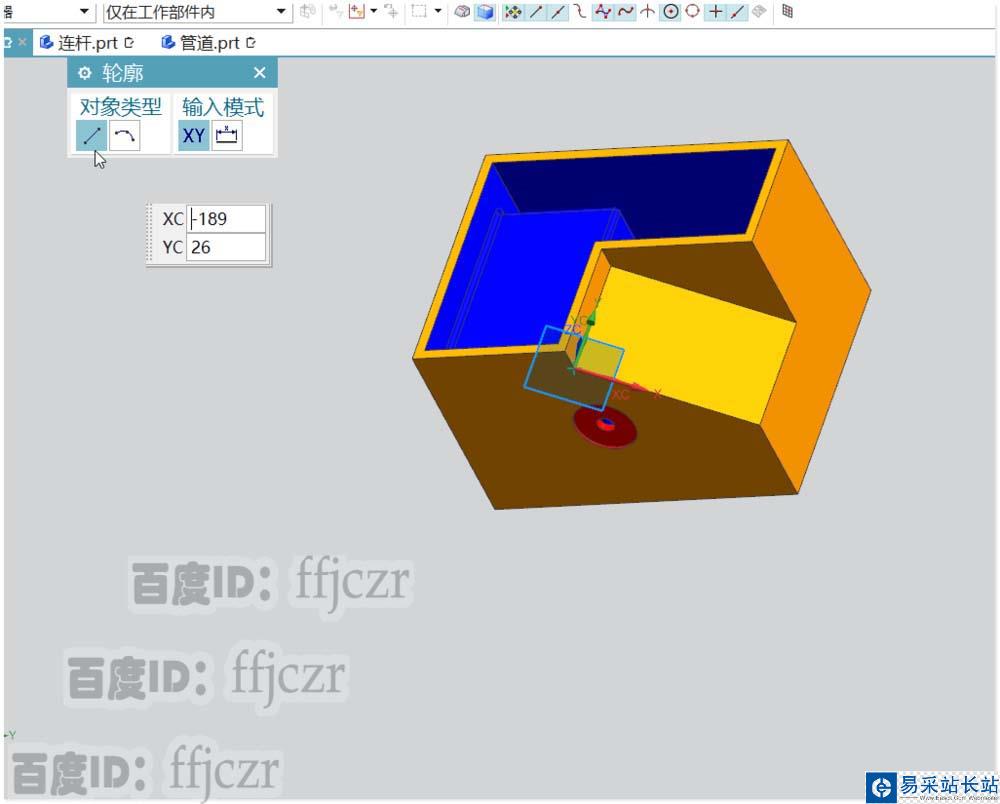

3、当然是选用拉伸命令，给拉伸绘制截面线了。点中所示的斜面，软件自动创建一个合适的基准坐标进入到草绘模式中，可以开始绘制截面线了。但一不小心，按着鼠标的手将草绘平面给拉动了；成了三维空间！

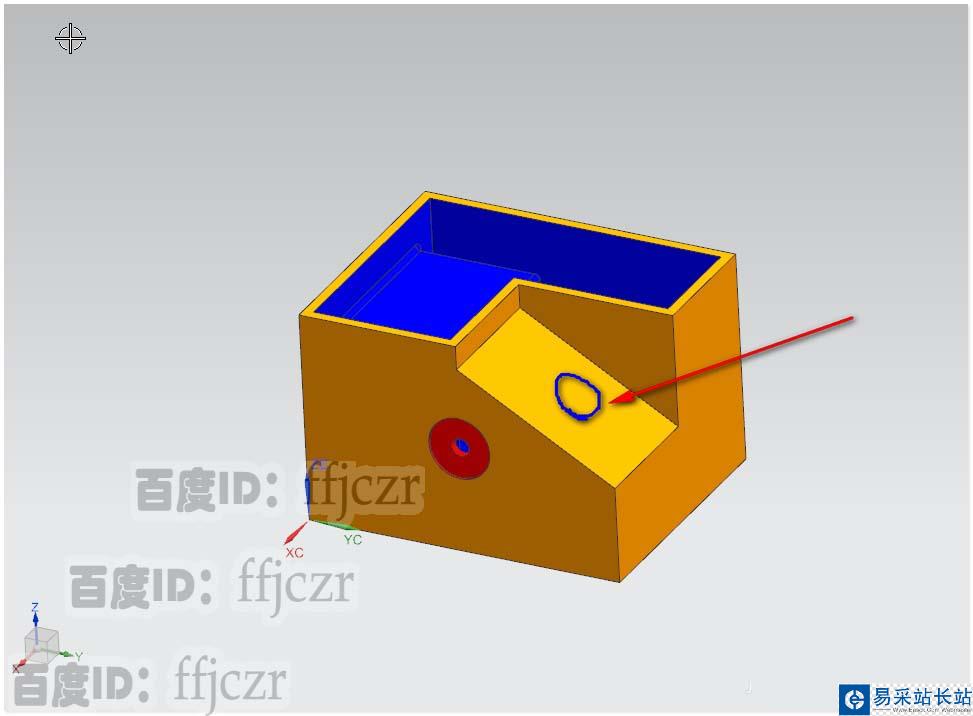

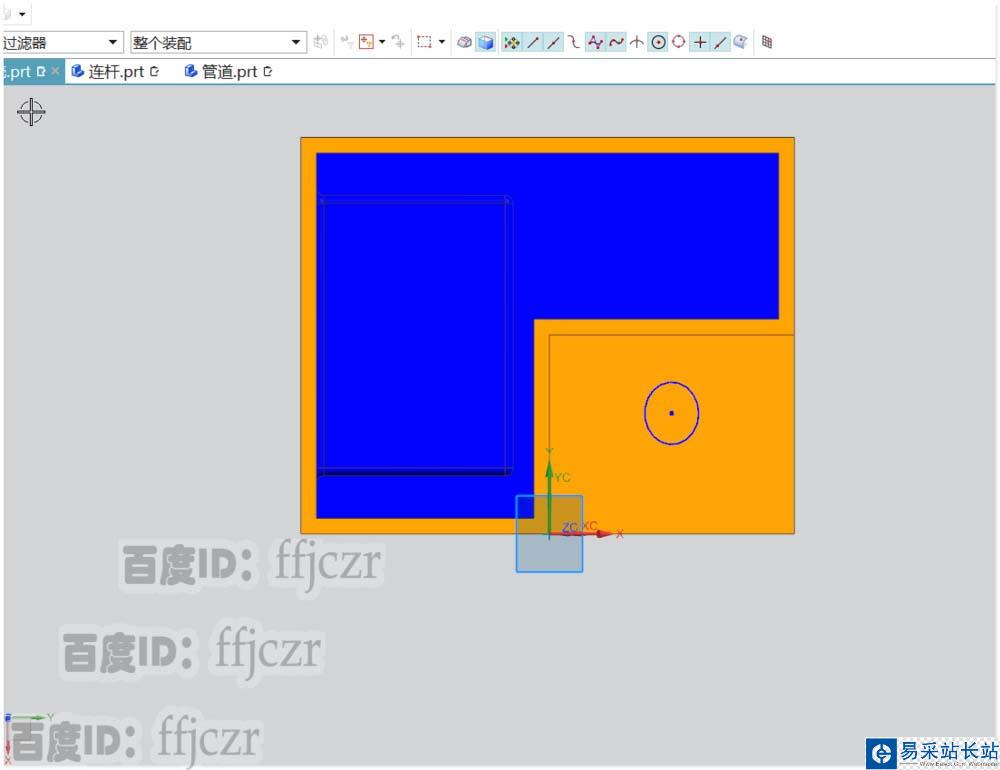

4、直接不理它也是可以在这三维空间中完成草绘的，但会比较麻烦了。怎么办？按F8，模型可以摆正成各种视图。但刚才使用的草绘不在常规视图中呀。看摆正的俯视视图，绘出的圆看上去是椭形的。这明显不是相要的结果！

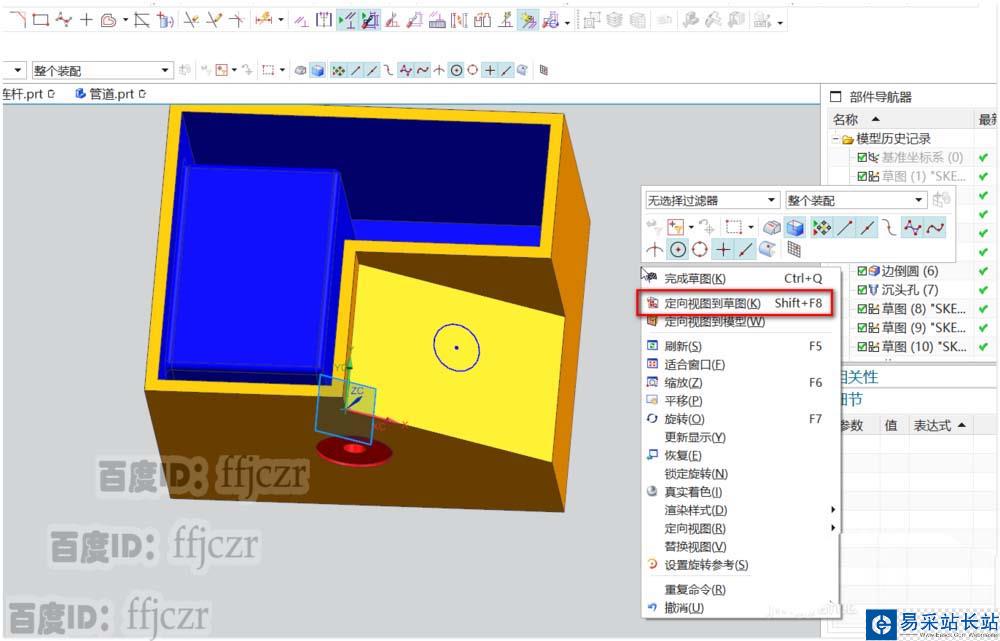

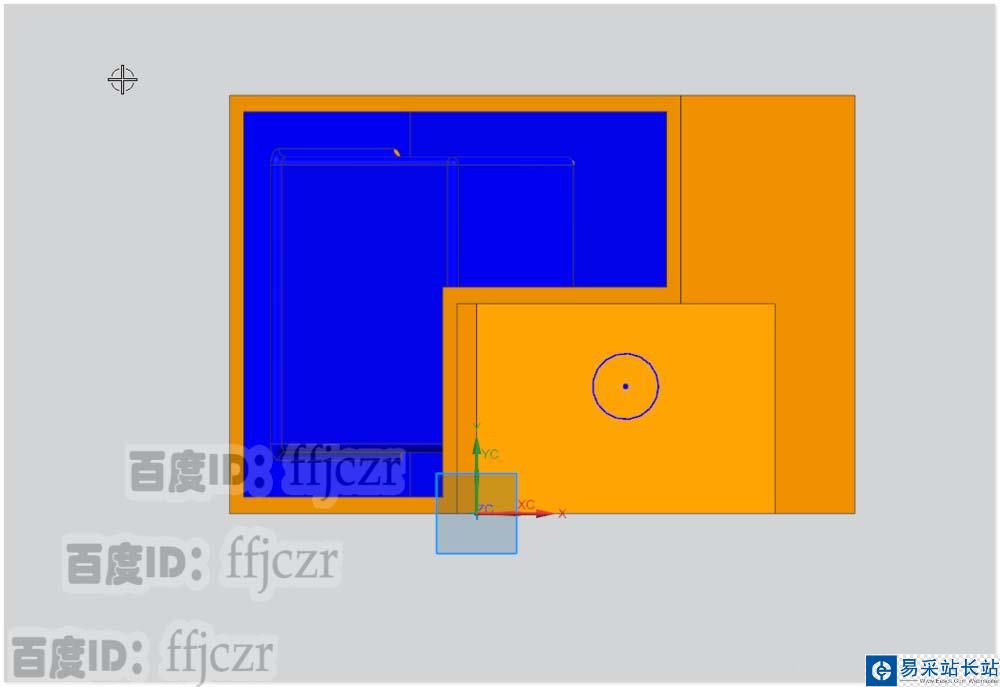

5、怎么办？鼠标在工作区内点右键，在弹出的对话框中选“定向视图到草图”。这回摆正的就是想要的视图！

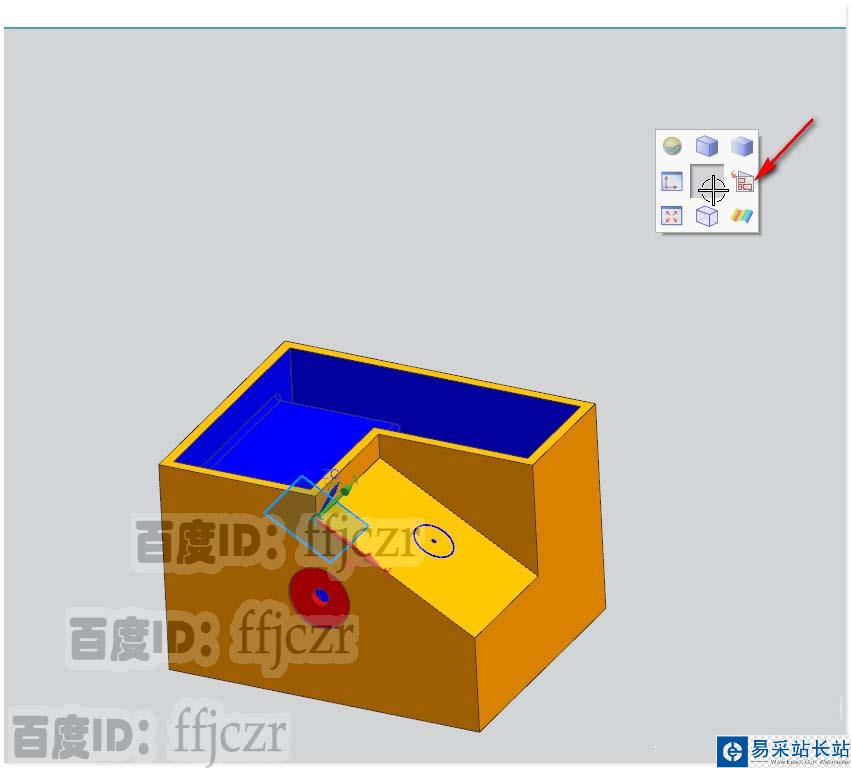

6、当然，UG新加的热盒键也是可以实定向视图到草图的，鼠标右键在工作区内点着不松手二秒，会弹出一个快捷选择的热盒区，选中默认中右边的“定向视图到草图”即可回到草绘视图中。使用组合快捷键也是可以的：Shift+F8.
