UG12.0中想要创建固定轴座零件，该怎么创建这个零件呢？下面我们就来看看详细的教程。

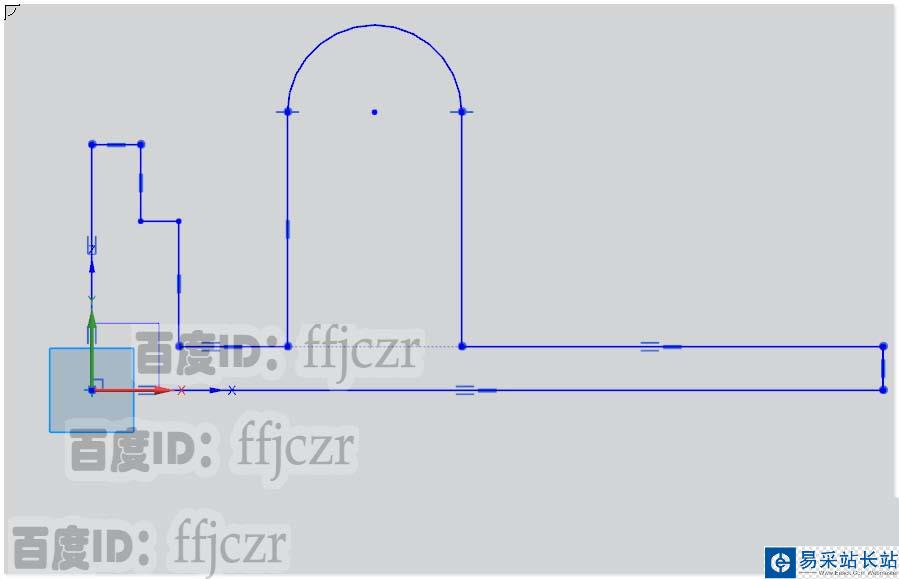

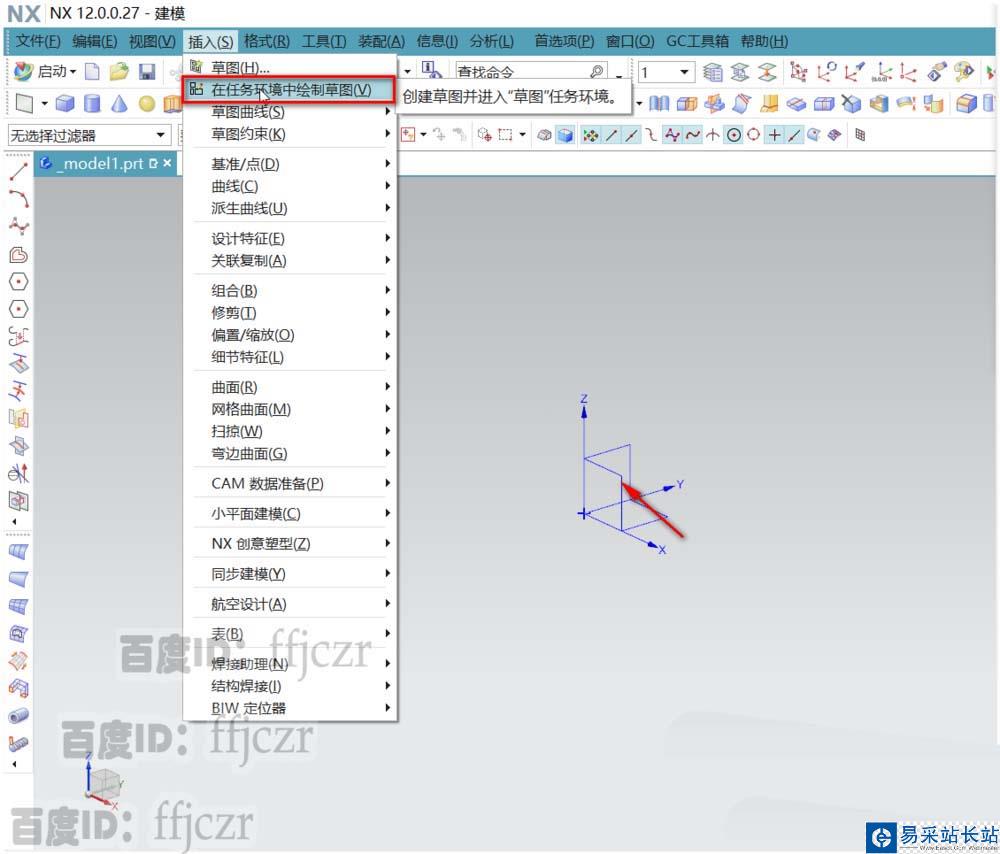

1、该配件的主体结构为一个拉伸体。可以先绘制出拉伸体的截面线。再分别用拉伸进行不同厚度的拉伸，从面得到相要的基础模型。首先选用在任务环境下创建草图，以XZ面为草图绘制平面。在草绘中先用轮廓线绘出大概结构。

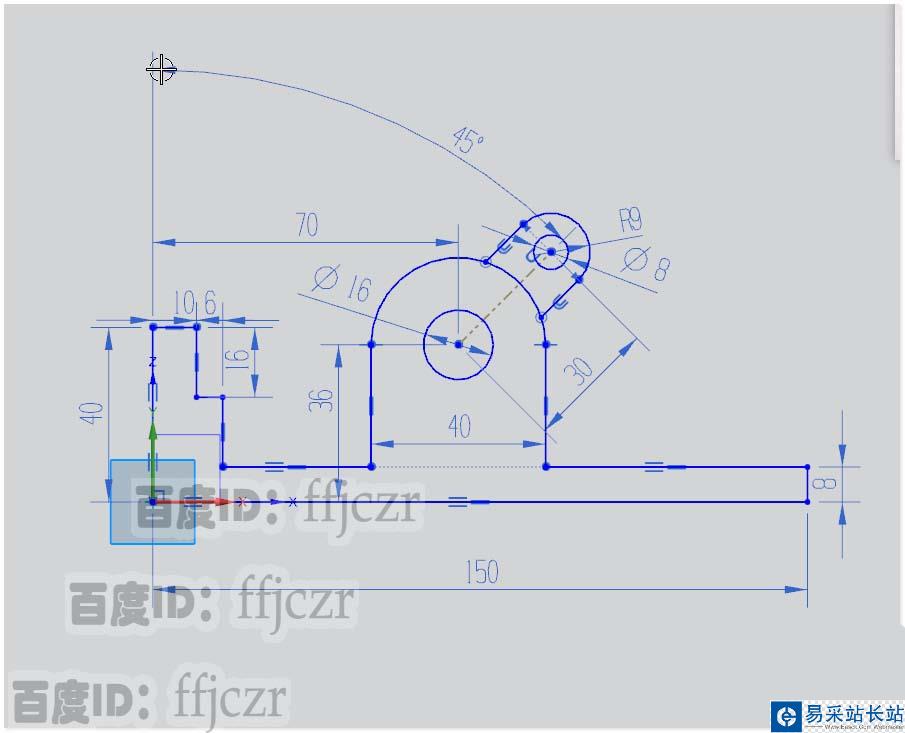

2、根据图纸，标注相应尺寸，对截面线进行相应约束。最终绘出完全约束的草图。详细数值参考所给图。

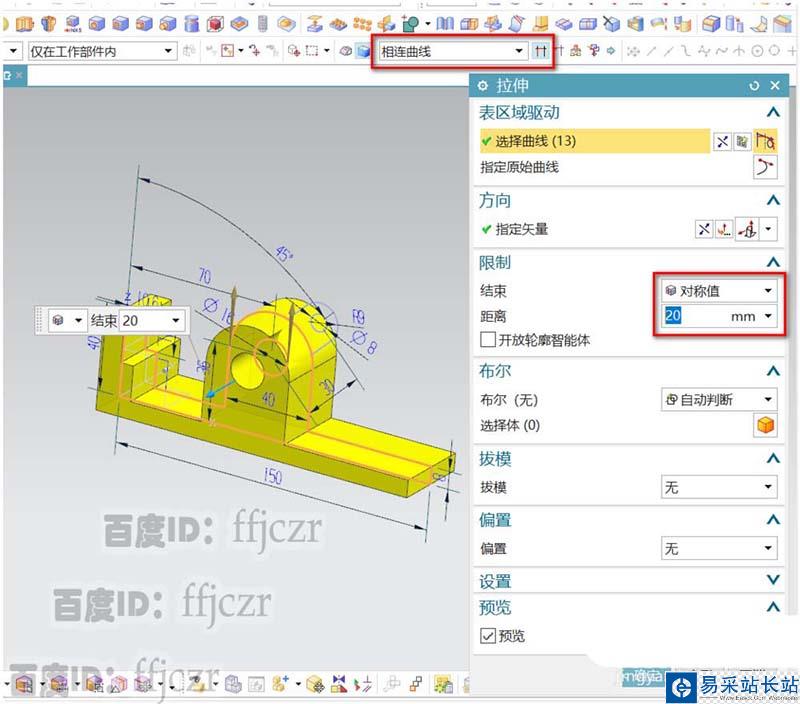

3、完成草图，选用拉伸命令；将选择模式改为相连曲线，并激活在相交处停止； 按图选择最大的轮廓线和中间的圆为这次拉伸的截面线，进行对称拉伸，值为20.确定后完成。

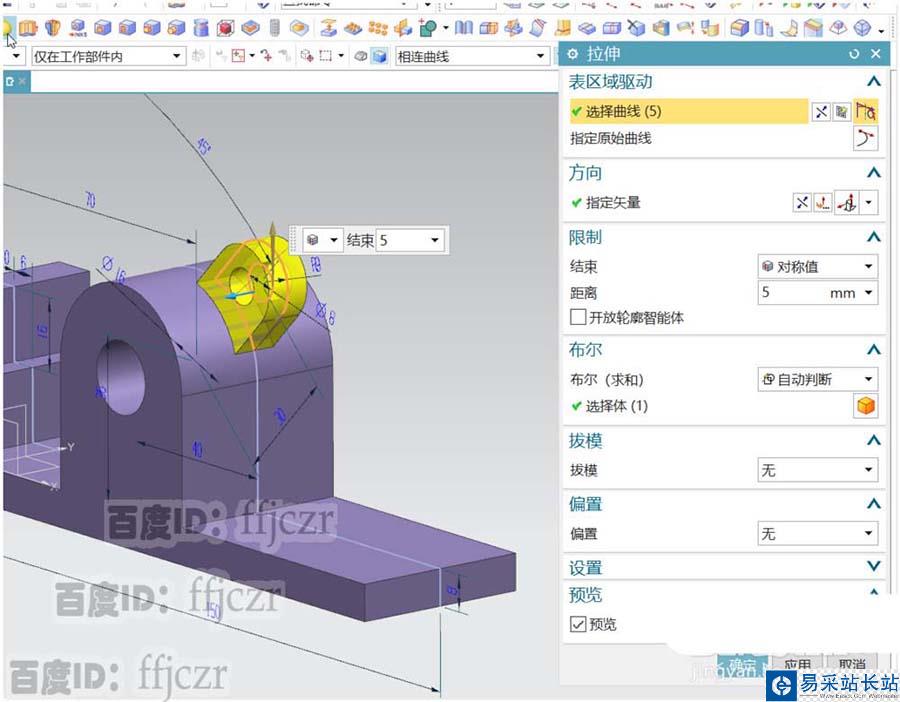

4、再次选用拉伸命令，保持上次的选择模式；这次选择的曲线是截面线中的一部分曲线，同样选用对称拉伸，值为5；并勾选布尔求和使其与上步的主体合并成一体。

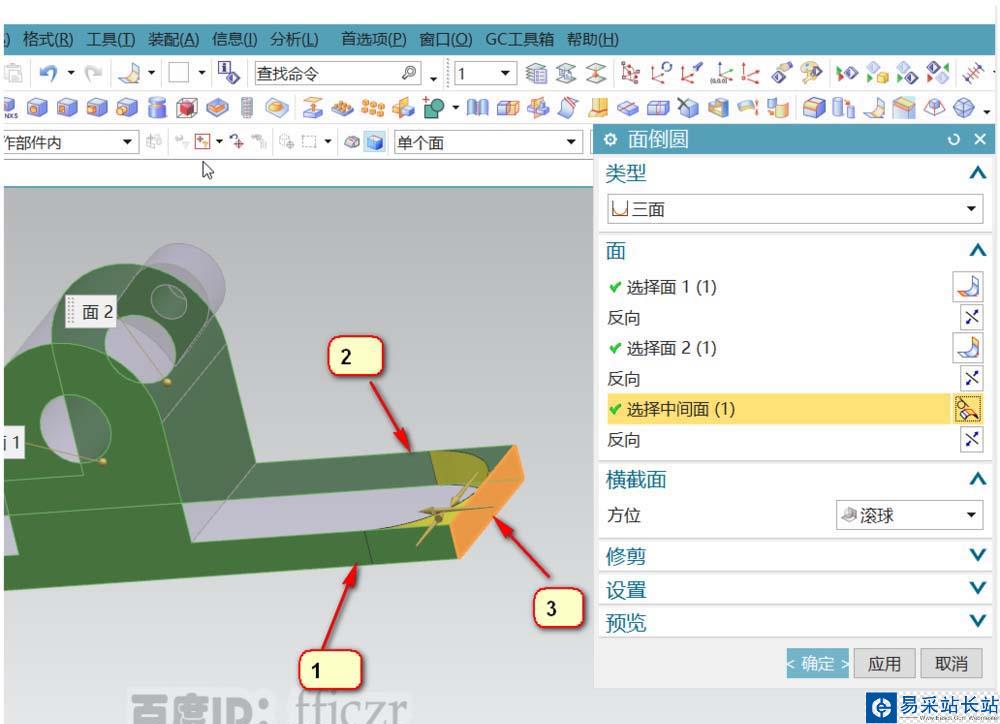

5、主体完成了，下面对细节的添加；选用三面倒圆命令，将图中所示的端面倒成完全圆角。

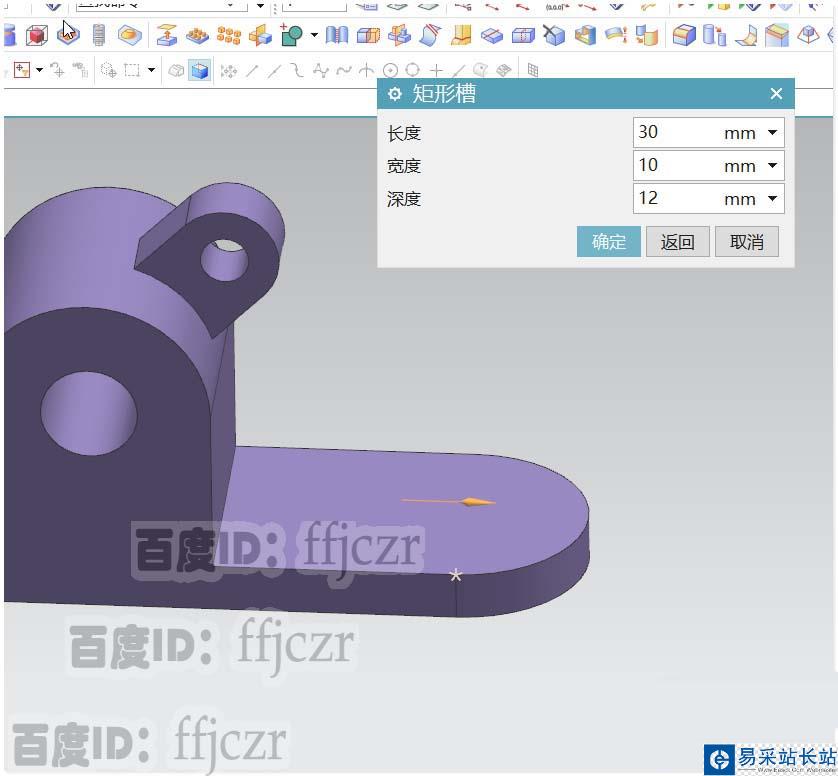

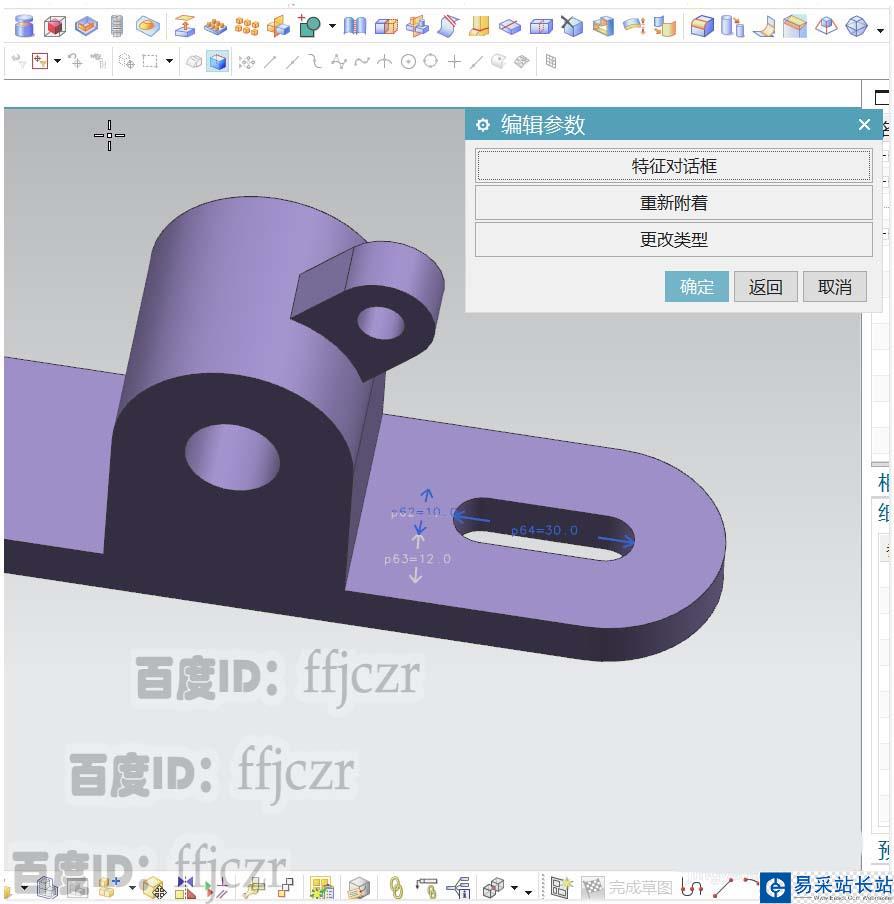

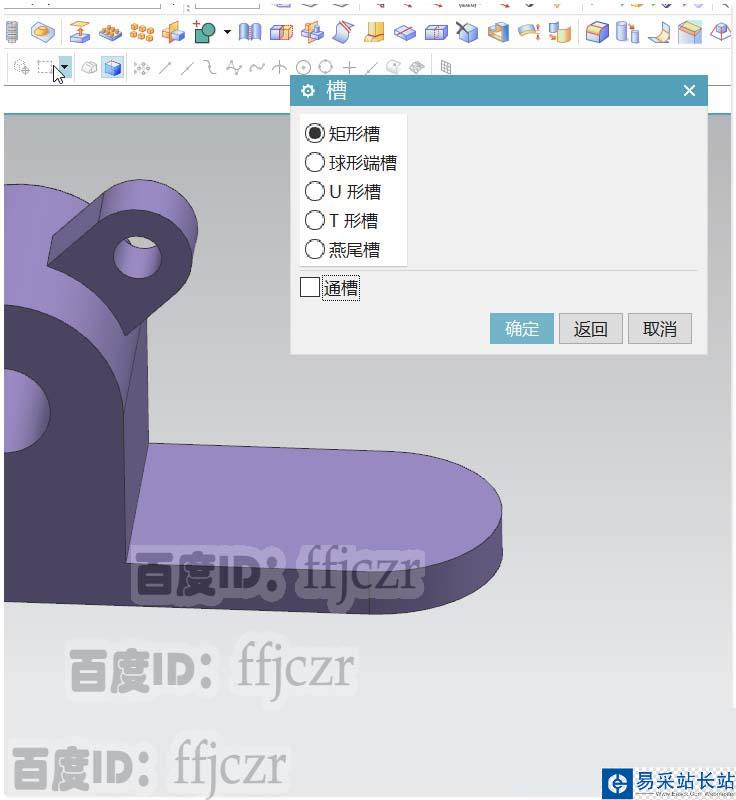

6、选用键命令，在图示位置创建一个通孔的矩形键槽，长30宽10厚12。对键槽进行定位时，选用线落在线上将键槽的长轴中心线与X轴共线，选用点到点将主体的完全圆角圆心与键槽一端的圆心重合；最后得到键槽的结构。

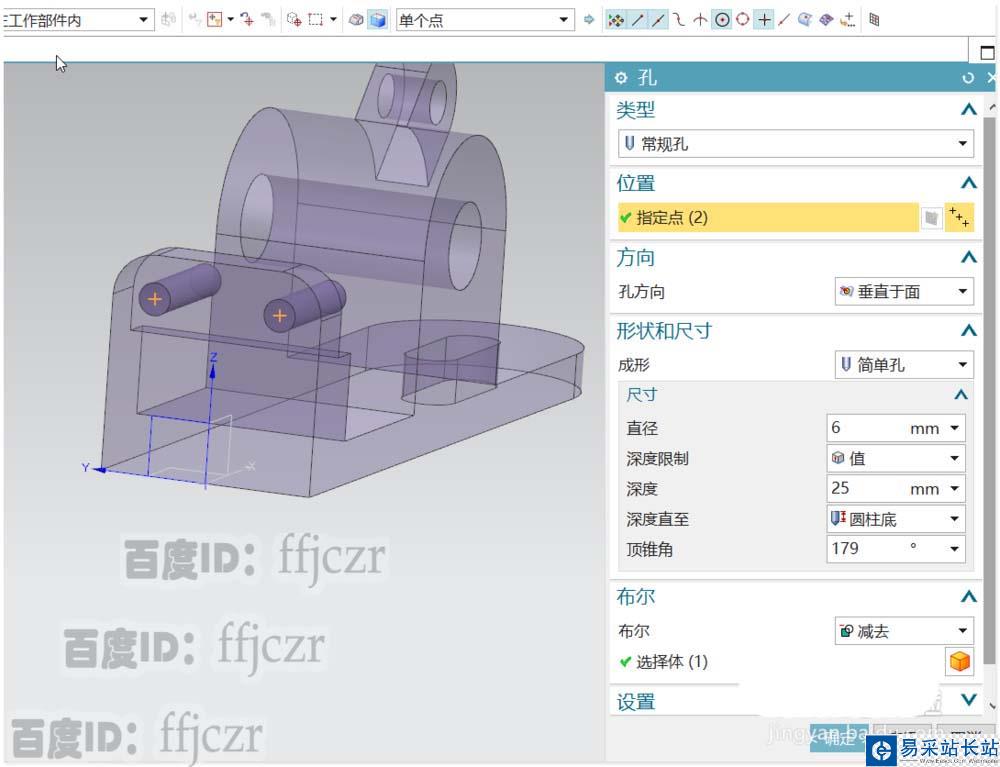

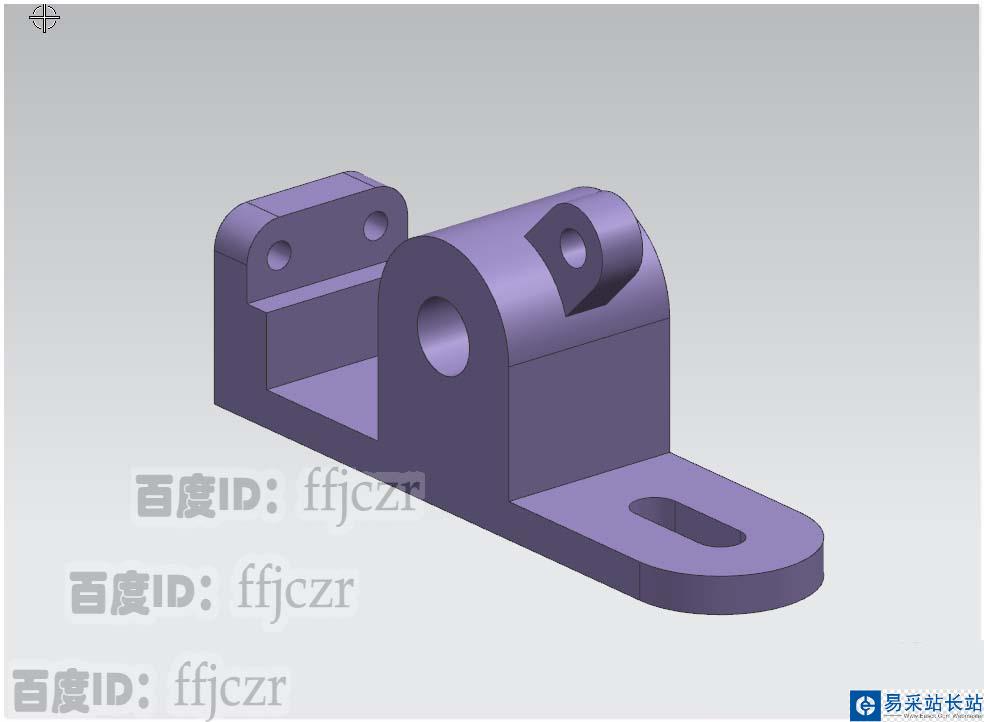

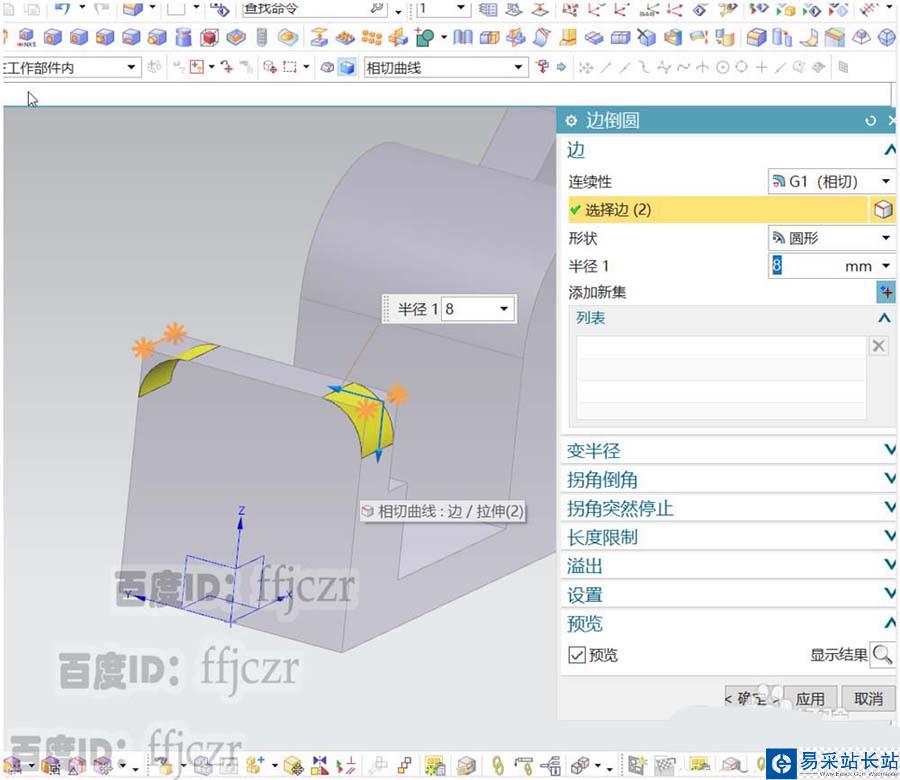

7、为主体的另一端倒R8的圆角，并利用倒圆角的圆心进行开孔。开孔直径为6.得到最终模型。
