solidworks视图方向该怎么调整?

2024-07-16 17:31:02
字体:
来源:转载
供稿:网友

在用solidworks绘制零件图时,我们会经常遇到这样的问题:当选择一个面,点击正视时,这个面可能就是水平正视状态。笔者今天要告诉你:如何将此面变为垂直正视状态。

软件名称:SolidWorks 2010 SP2.1 中文破解免费版软件大小:4.64GB更新时间:2013-07-29

1、建好的solidworks模型,为了便于显示,将模型颜色设置为蓝色,将要调整的面设置为红色,如图所示

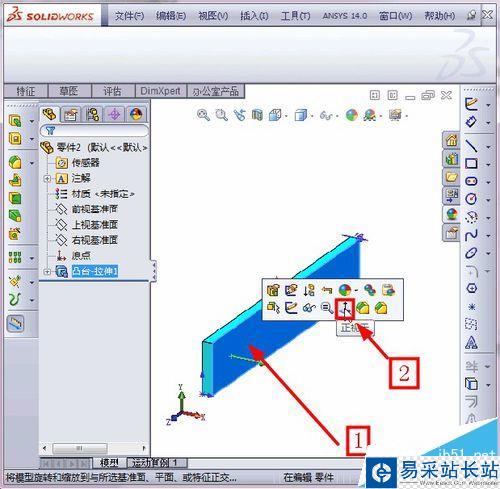

2、选择红色面,弹出对话框,点击“正视”按钮,如图所示

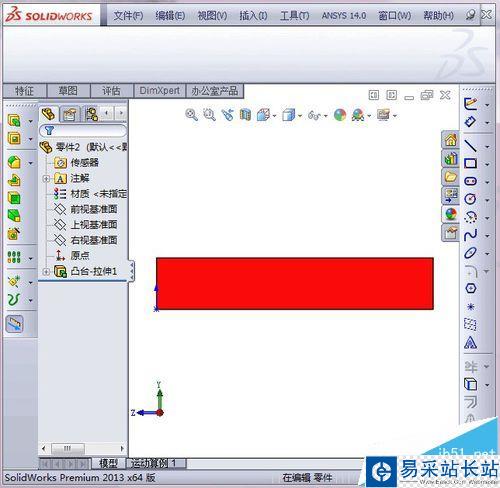

3、红色面已经“水平正视”于用户,如图所示,

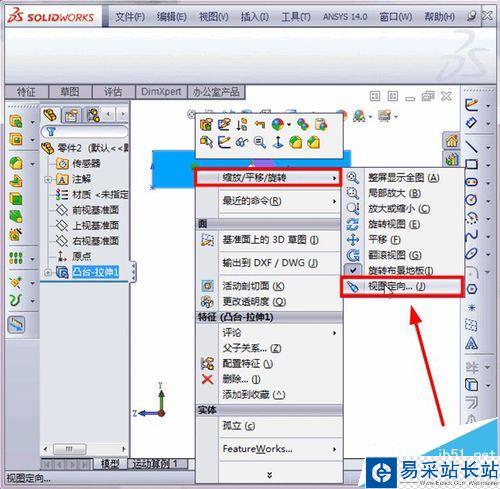

4、现在要将红色的面“垂直正视”,要如何操作呢?首先:选择红色面,右键,选择“缩放/平移/旋转”选项,再选择“视图定向”,如图所示

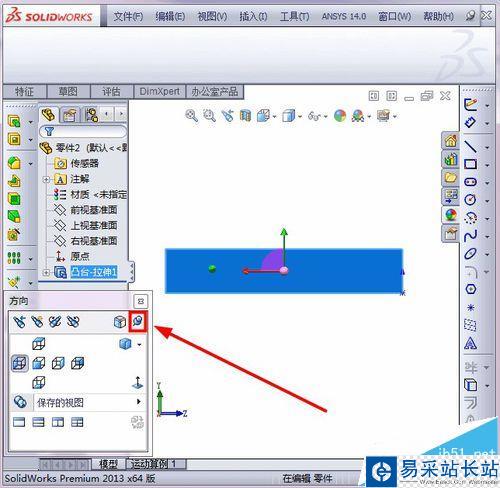

5、先点击“固定/取消固定对话框”,再点击“正视”按钮,如图所示

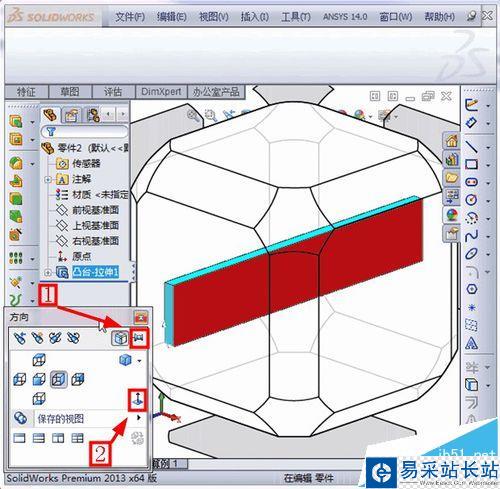

6、完成之后,如图所示,(注意,此时“固定/取消固定对话框”已经变了)

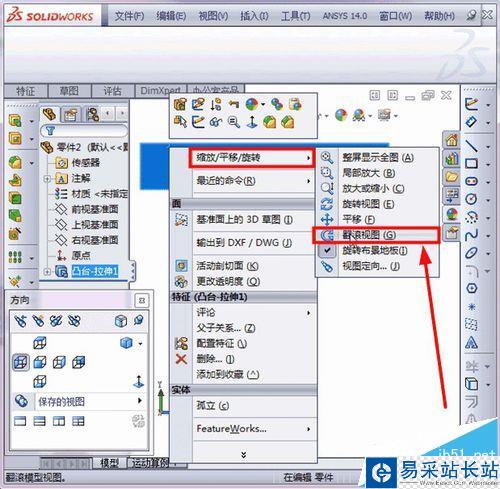

7、在选择红色面,右键,选择“缩放/平移/旋转”选项,再选择“翻转视图”,如图所示

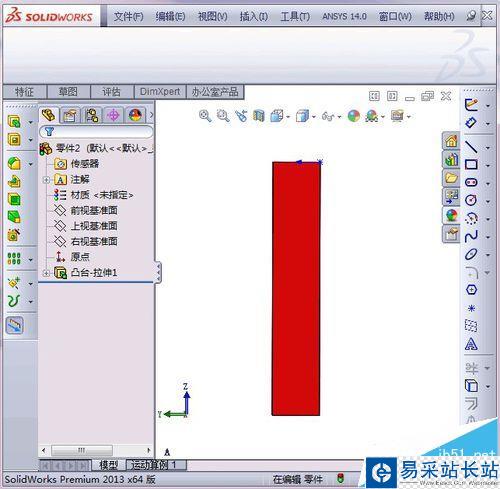

8、将红色面旋转到垂直位置,如图所示

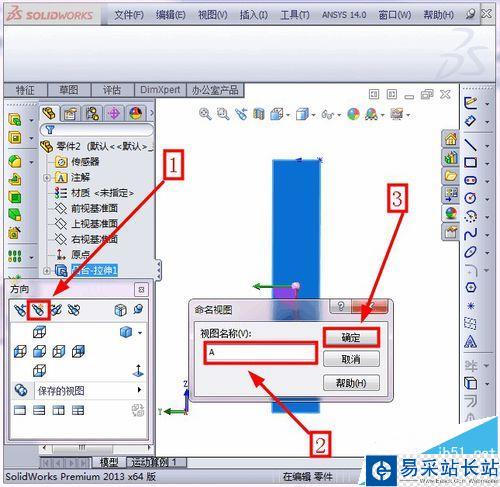

9、点击“新视图”按钮,弹出对话框,输入视图名字(这里假设为A视图),点击“确定”,如图所示

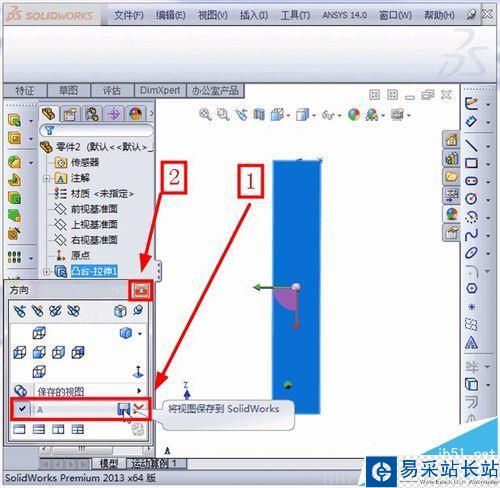

10、将新建的“A视图”保存在solidworks中,关闭对话框,如图所示

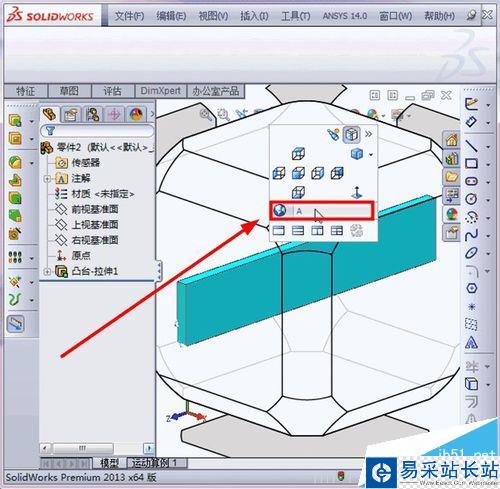

11、打开新建的“A视图”,如图所示

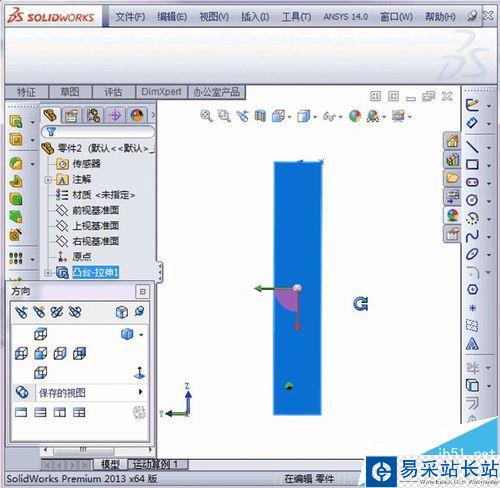

12、红色面“水平正视”已经变为“垂直正视”了
