solidworks怎么绘制平面图形?

solidworks简单易学，适合画各种零件图和装配体，下面介绍利用该软件画平面图。

软件名称：SolidWorks 2010 SP2.1 中文破解免费版软件大小：4.64GB更新时间：2013-07-29

1、打开软件，并新建零件图。

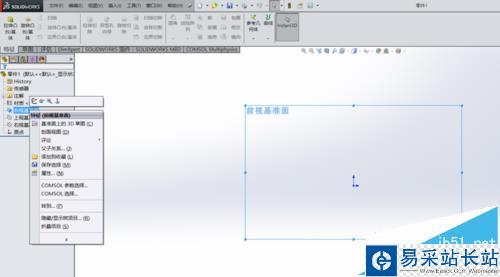

2、选择前视图，右击，点击“正视于”

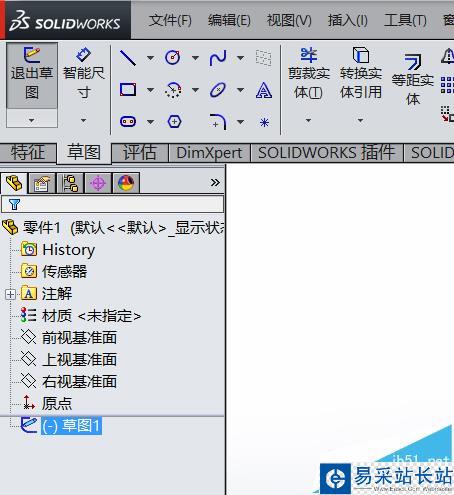

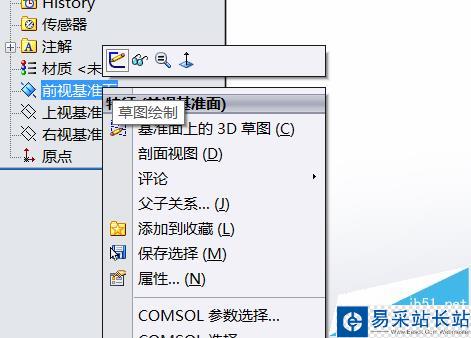

3、点击选择“草图绘制”，点击草图1，进入前视图的草图编辑模式

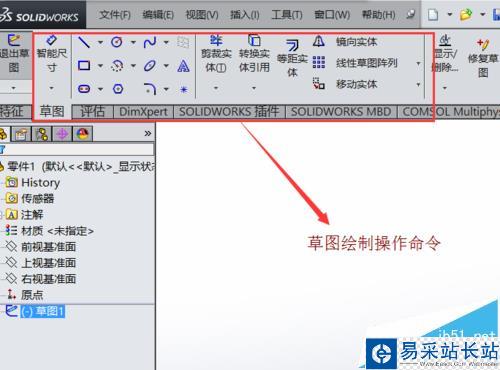

4、可以看到草图绘制的操作命令，选择某种图形绘制命令可以在草图绘制相应图形。

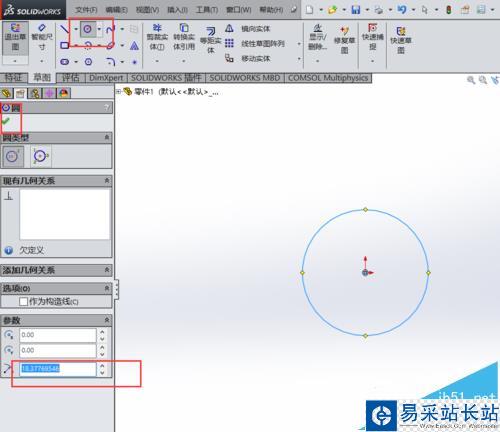

5、比如选择“圆”，点击坐标原点，画一个圆，之后可以在左边框图中设置原点的坐标和半径，设置好之后将打左边框图的绿色钩钩。

6、之后要画什么图形可以选择相应绘制命令进行绘制。
