Solidworks使用GearTrax插件给齿轮/带轮/蜗轮建模?

2024-07-16 17:31:01
字体:
来源:转载
供稿:网友

使用Solidworks进行设计时,会经常用到直/斜齿轮、锥齿轮、链轮、同步带轮、皮带轮、蜗轮等,每次用到都进行建模实在麻烦,这里采用Solidworks的一种第三方插件叫做GearTraxPro来进行快速建模。

软件名称:SolidWorks 2010 SP2.1 中文破解免费版软件大小:4.64GB更新时间:2013-07-29

软件名称:GearTrax for SolidWorks(齿轮设计插件) 2015 免费汉化版软件大小:4.79MB更新时间:2016-03-10

1、首先下载并安装GearTraxPro,建议在网上搜索 GearTraxPro 中文版,这样可以避免了解大量的专有名词。对于GearTrax的版本来说,一定要对应好您使用的Solidworks版本。安装好后打开软件。

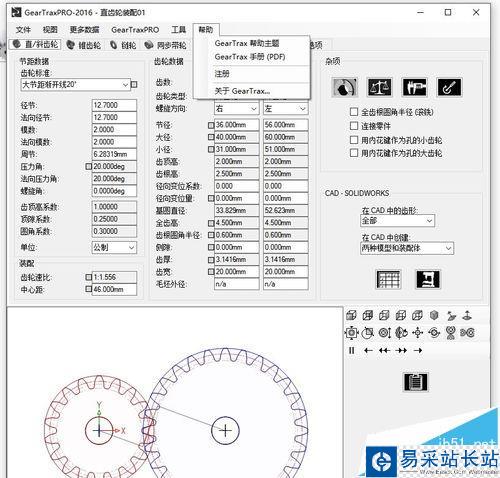

2、打开软件后的界面,如图,软件功能包括直/斜齿轮、锥齿轮、链轮、同步带轮、皮带轮、蜗轮。

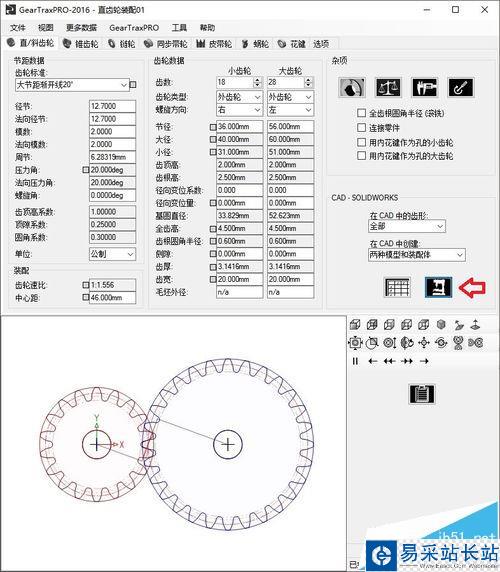

3、如图,对各种参数进行设置后,点击红色箭头处按钮,即可在Solidworks中自动生成模型。

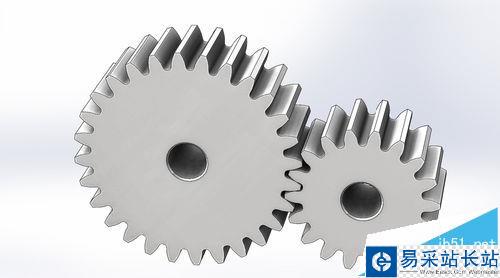

4、生成后的模型如图,包括装配体。

5、如果对于这些参数不是很理解,则点击 帮助-GearTrax帮助主题。

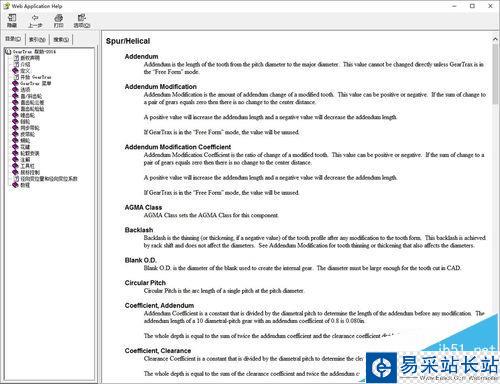

6、在帮助主题中有对各个参数的说明,这时发现软件还需要改回英文版才能对应起来的话,则打开英文版软件。一般来说,安装目录下面,GearTrax-zh-CN是中文版,而GearTrax就是英文版了。
