Solidworks怎么使用Motion插件制作运动学分析动画?

Solidworks是机械设计中最常用的软件之一，如何利用其自带的插件Solidworks Motion来进行简单快速的运动学分析，并制作动画呢？

软件名称：SolidWorks 2010 SP2.1 中文破解免费版软件大小：4.64GB更新时间：2013-07-29

1、打开Solidworks，我的版本是2016，其它的版本用法一致。

2、打开要分析的装配体，这里我建立了一个简单的模型，包括一个底座和两个串连杆件，类似于一个机器人结构，这里要对两个自由度分别赋予转动运动。

提示：注意此时的配合关系必须是满足实际的运动关系的。

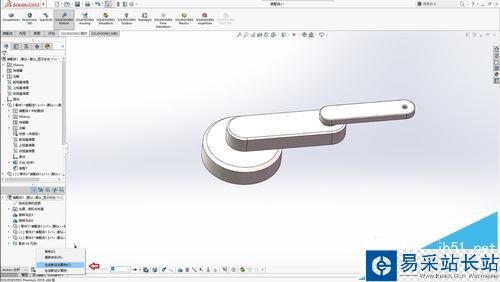

3、打开Solidworks Motion插件。在红色箭头位置右键，选择生成新运动算例。

注意：这时在左下方向有三个选项，动画、基本运动、Motion分析，如果我们想对运动进行详细的分析，比如某点的速度、加速度、位置轨迹等，则选择Motion分析。

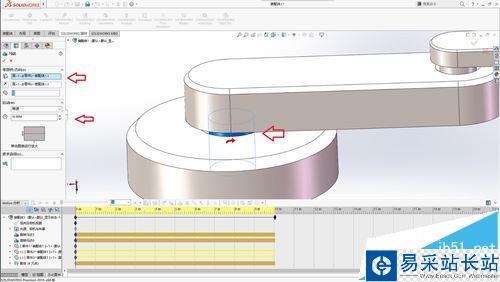

4、点击马达按钮，生成第一个转动自由度，这里可以设置转动方向、速度等。

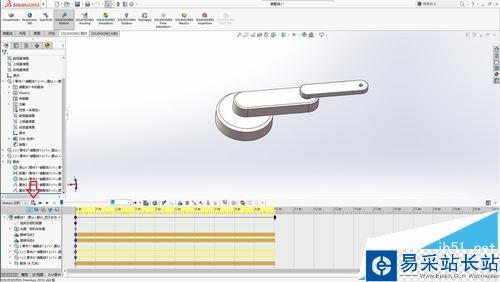

5、两个马达设置完成后，点击计算运动算例按钮，完成计算。

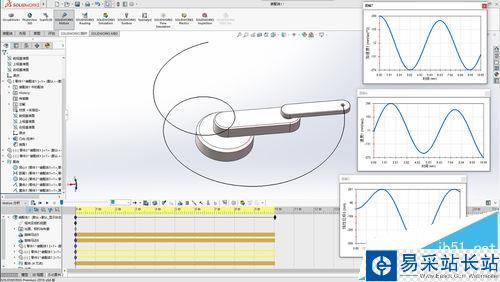

6、点击结果和图解按钮，则可以自由选择您想要得到的结果了，比如轨迹、位移、速度、加速度等，如果所示。如果要保存动画，只需要在下面找到保存动画按钮即可。
