solidworks怎么画同步带轮? solidworks绘制5M齿型同步带轮的方法

本人刚学SolidWorks没多久，在网上找了很多画同步轮的资料，比较少，所以分享给大家我的经历，让大家少走弯路，如下图所示的图形。

软件名称：SolidWorks 2010 SP2.1 中文破解免费版软件大小：4.64GB更新时间：2013-07-29

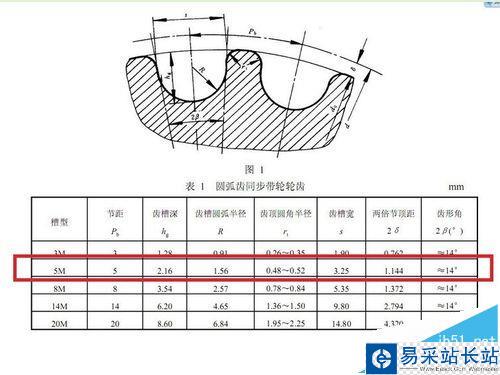

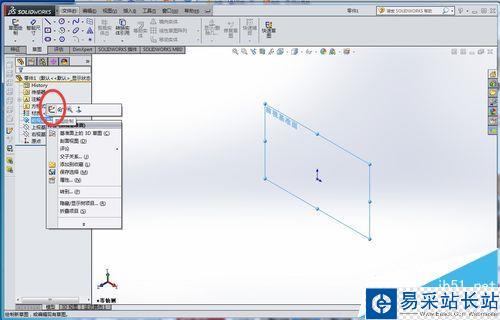

1、画 5M 12齿为例，在前视基准面建立草图

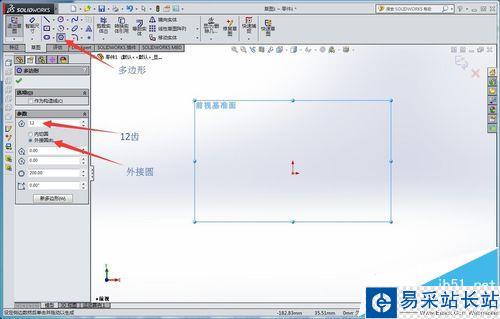

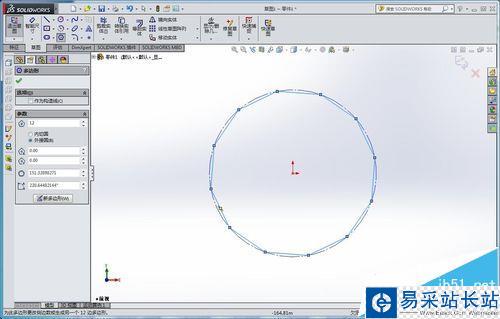

2、点击多边形，边数填写12，选择外接圆，圈的大小随意，后面会修改

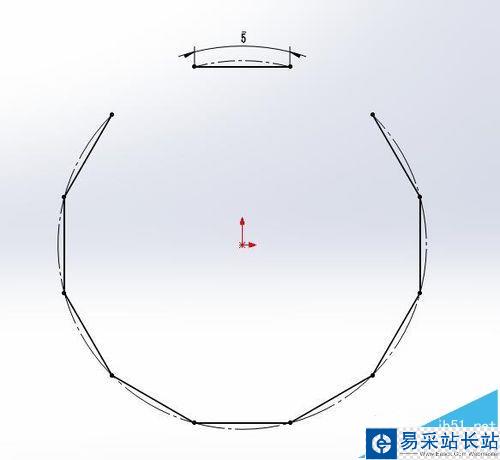

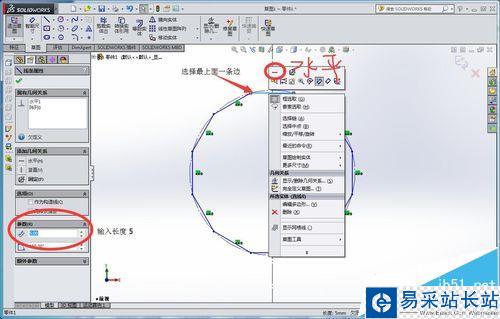

3、画一条中心线，选择最上面一条边使之平行，裁剪草图两边，设定弧长5

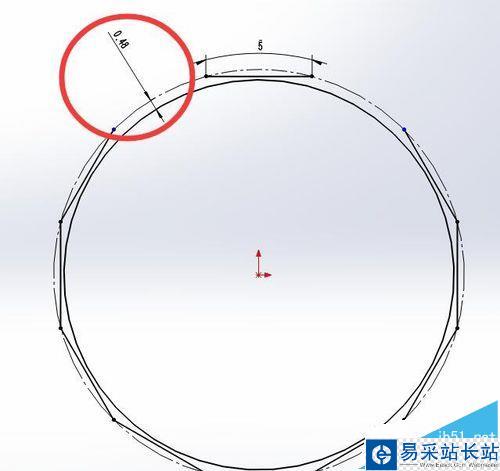

4、画一个比外圈小0.48的内圆

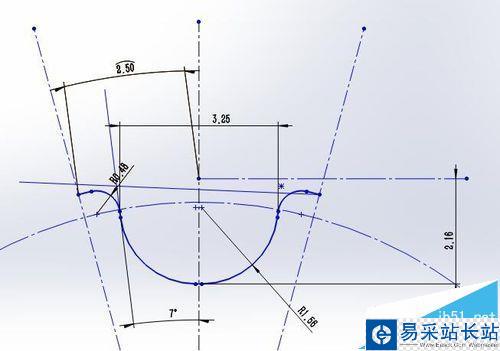

5、如下图画出完全定义的草图，需要一点耐心，
