solidworks怎么绘制齿轮模型?

该经验为大家分享一篇solidworks怎么绘制（生成）齿轮的教程

软件名称：SolidWorks 2010 SP2.1 中文破解免费版软件大小：4.64GB更新时间：2013-07-29

1、首先，双击或者右键打开solidworks2012软件，这里以2012软件为例，其他版本的软件均能使用该教程；然后新建一个零件，点击确定进入建模环境。

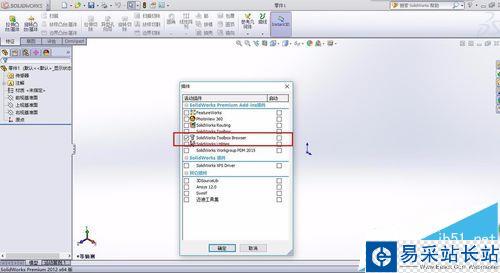

2、打开插件的对话框，查看是否勾选了toolbox插件，若没有，勾选即可。

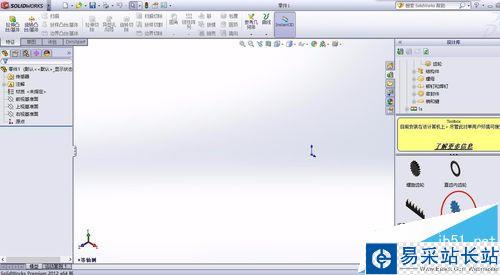

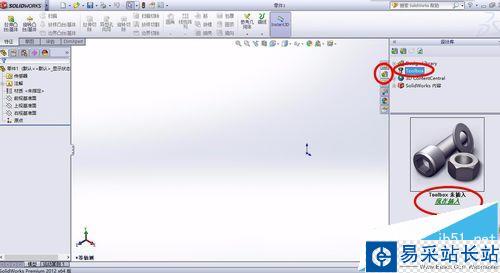

3、点击右侧的第二行的图标，点击插入Toolbox，接着依次点击GB（国标）--动力传动--齿轮，按照我们的需要选择齿轮，这里以正齿轮为例，solidworks的正齿轮也就是我们所说的圆柱直齿轮。

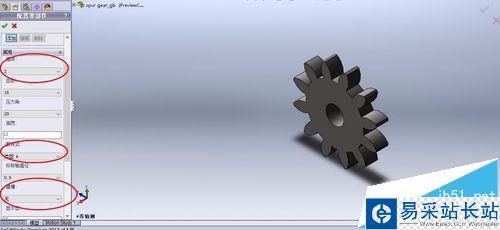

4、在上面点击右键“生成零件”，在左边自动弹出配置齿轮设置的属性栏对话框，给出了系统默认的参数，我们可以根据自己的需要来更改。

5、比如，这里的模块指的是模数，我们输入适当的齿轮参数，毂（拼音标注：gu）样式有三种类型，这里分别是ABC三种，我们以A类型为例，完成参数的输入，我们点击添加，再点击确定。

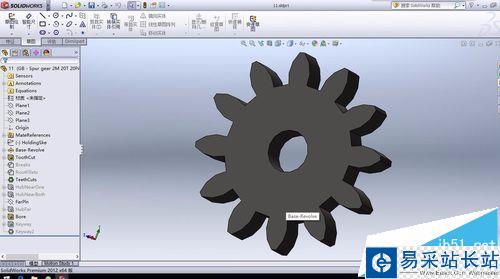

6、由于我的solidworks版本的toolbox有些问题，也就是所谓的学习版本solidworks，建议大家工作的公司是使用正版的solidworks，所以没有将修改后的按照自己的需要显示出来，也可以通过其他的插件来完成齿轮的建模。
