catia工程图剖面线部分出现黑框该怎么解决?

CATIA生成二维图的世欧，在剖视图中可能会出现剖面线部分间距过大，从而出现黑框影响视图效果，该怎么解决这个问题呢？下面我们就来看看详细的教程。

软件名称：DS CATIA Composer R2019 中文安装特别版(附破解补丁+激活教程) 64位软件大小：956.4MB更新时间：2018-07-28

1、如图所示，catia中先简单制作一个零件。

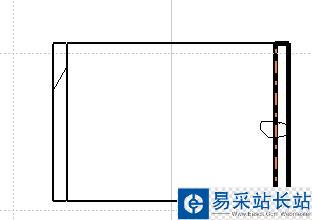

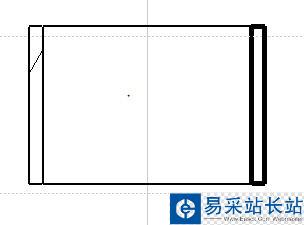

2、生成工程制图，即可发现剖面部分出现黑框，并不是二维图显示的剖面线。

3、如果出现这种情况，很多人都束手无策，无法显示。我们不要着急，只需将鼠标挪动图中示意处，出现以下界面。

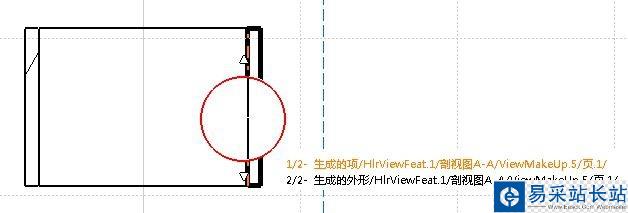

4、因为剖面线的边框与零件边线重合。这种情况下，我们需要按下ALT+鼠标左键，出现以下界面，然后选定剖面线边框。

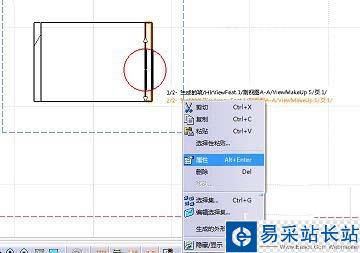

5、之后可松开ALT键，将鼠标挪动至第二栏形状，右键属性后，即可实现对剖面线的设置。

6、进入设置界面后，将剖面线间距适当调小后，即可正常显示。

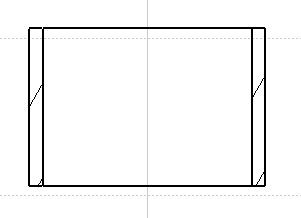

7、修改后剖面线效果图如下：

以上就是catia工程图剖面线部分出现黑框的解决办法，希望大家喜欢，请继续关注错新站长站。
