Proe5.0怎么创建三维立体的筷枕模型?

Proe5.0中想要创建一个简单的筷枕模型，该怎么创建呢？下面我们就来看看详细的教程。

软件名称：Proe5.0 M280终极版本 64位 中文特别版(附注册机+许可证文件+安装教程)软件大小：3.27GB更新时间：2017-06-14

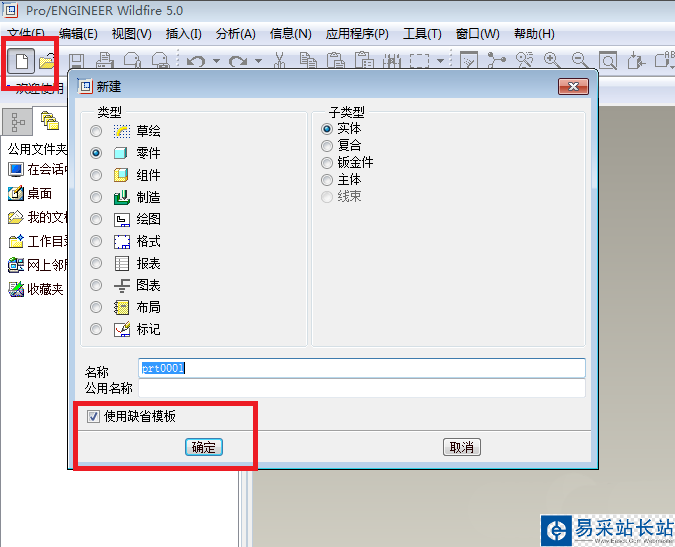

1、如下图所示，打开Pro/e5.0软件，“使用缺省模板”新建一个实体零件文件。

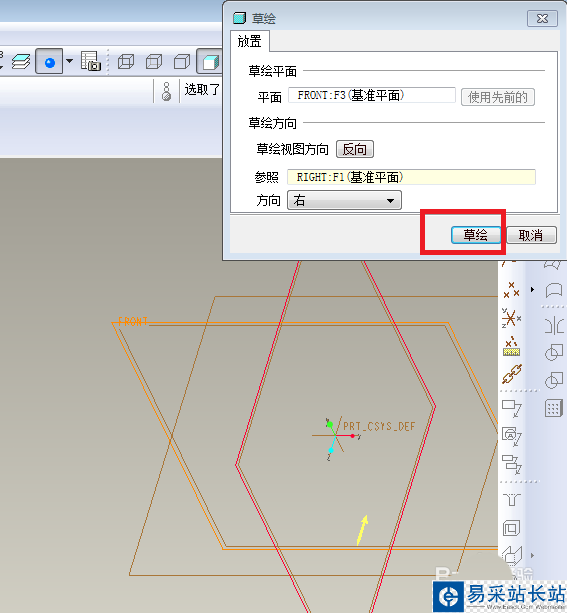

2、如下图所示，点击工具栏中的“旋转”图标，软件左上角控制栏中点击“位置”，在其展开的子菜单中点击“定义”， 点击“FRONT面”为草绘平面，点击“草绘”对话框下方的“草绘”按钮。

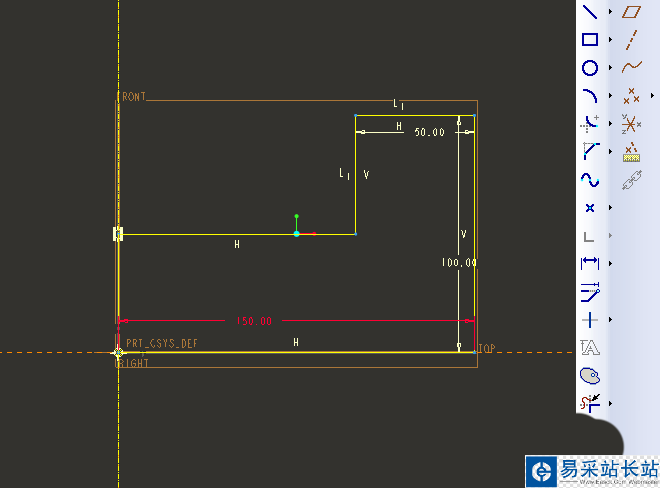

3、如下图所示，进入到草绘环境，

1）点击右边工具箱中的“中心线”图标，在草绘区域过坐标原点画一条纵向中心线，

2）点击右边工具箱中的“直线”图标，在草绘区域画出旋转截面图形，

3）点击工具栏中的“标注”图标，按照自己的心意标注尺寸，没有自己心意的就按照笔者下图中的尺寸进行标注，

4）点击右边工具箱中的“√”，完成并退出草绘。

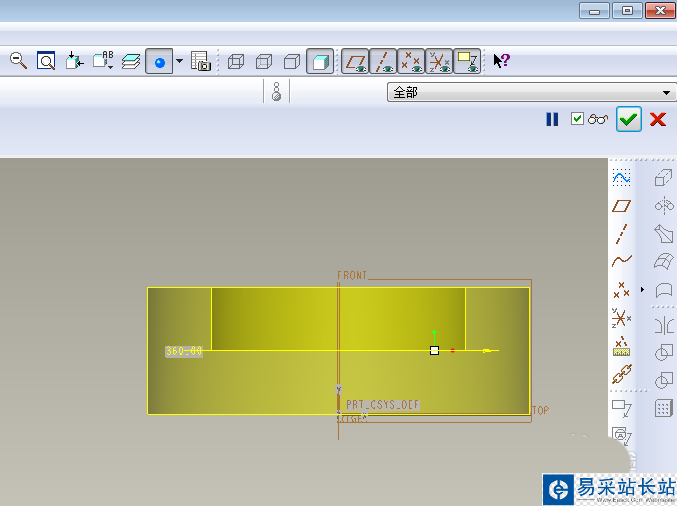

4、如下图所示，软件右上角点击“√”，完成并结束本次操作。

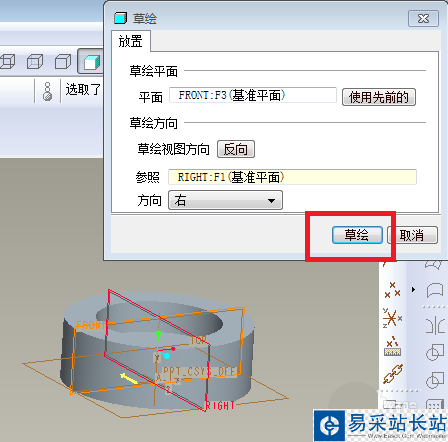

5、如下图所示，

1）点击工具栏中的“拉伸”图标，

2）软件左上角控制栏点击“放置”，

3）在其展开的子菜单中点击“定义”，

4）点击“FRONT面”为草绘平面，

5）点击“草绘”对话框下方的“草绘”按钮。

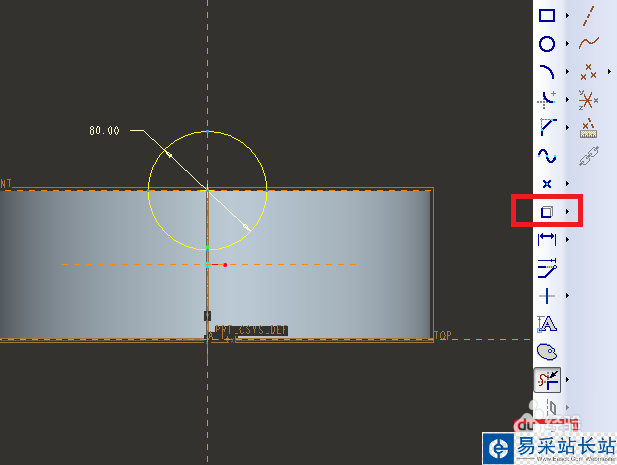

6、如下图所示，

1）点击工具栏中的“类型”图标，将实体两条边线显示出来，

2）以上面那条直线段的中点为圆心画圆，

3）双击修改直径为80（前提是你们的所有的尺寸都是按照笔者的尺寸来的），

4）点击工具栏中的”裁剪“图标，将显示出来的两条实体边线裁剪掉，

5）点击工具栏中的“√”，完成并退出草绘。

7、如下图所示，软件左上角设置拉伸方式为“穿透所有”，点击“去除材料”图标，软件右上角点击“√”，完成并结束本次操作。
