SolidWorks怎么用角撑板命令建模加强筋?

SolidWorks焊件中有角撑板命令，该怎么使用这个命令创建加强筋呢？下面我们就来看看详细的教程。

软件名称：SolidWorks 2018 SP1.0 Premium 64位 多语中文特别版(附破解文件+安装教程) 软件大小：13.98GB更新时间：2018-01-11

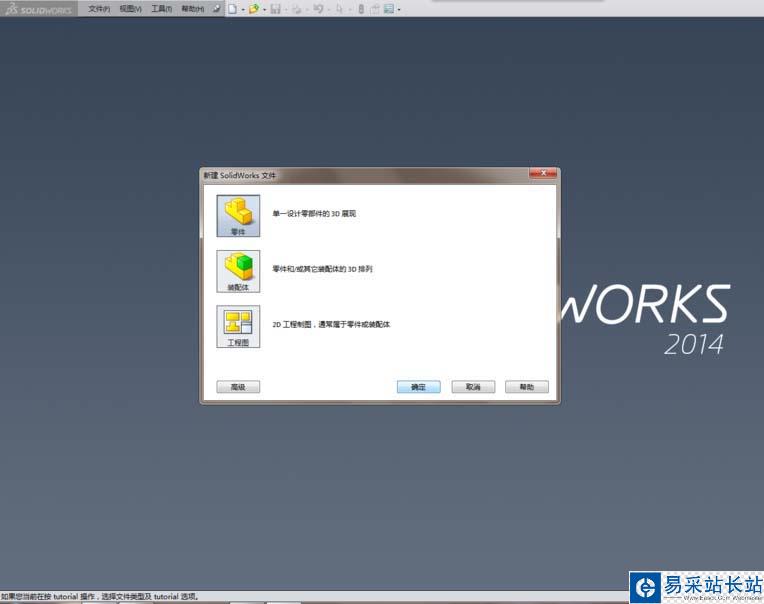

1、打开SolidWorks软件，新建一个“零件”文件

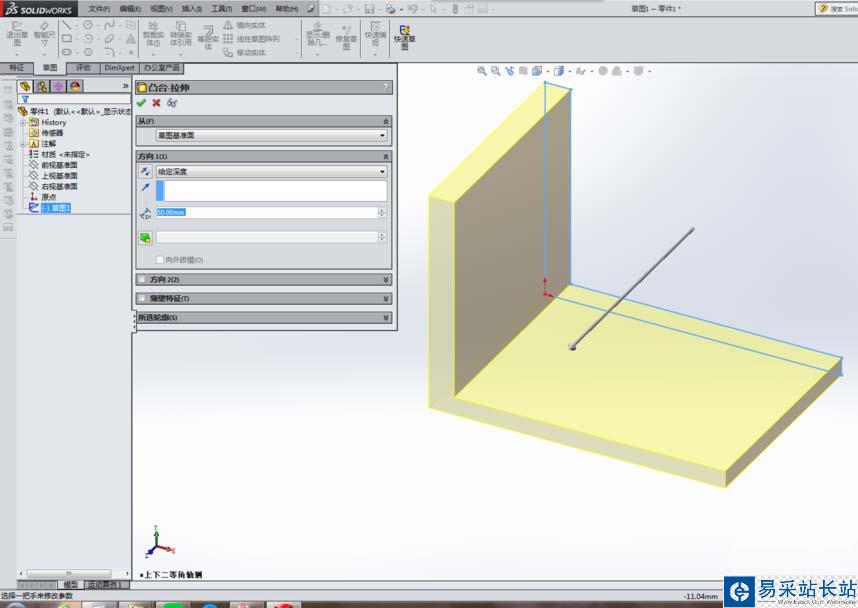

2、用“拉伸凸台/基体”命令拉伸一个90度的实体，如下图所示。

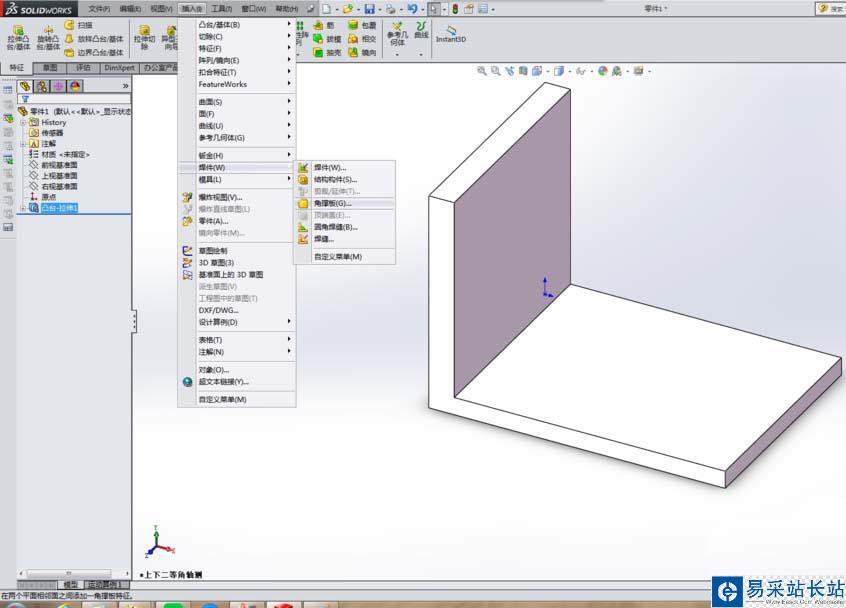

3、执行【插入】【焊件】【角撑板】，激活这个角撑板命令。

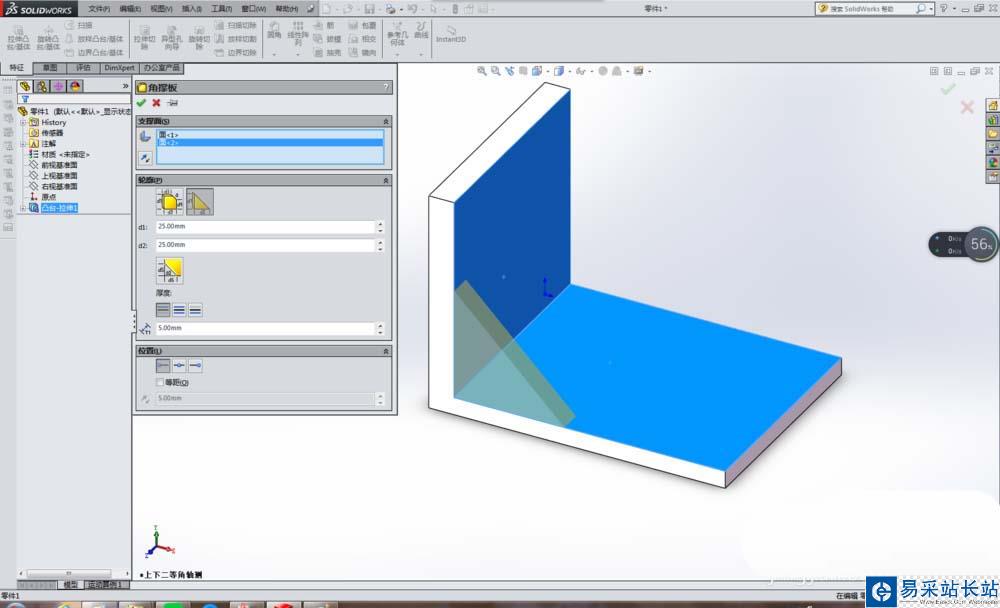

4、看着角撑板对话框，第一项就是让我们选择支撑面。如下图所示的，笔者选择了两个表面。刚一选择完两个表面，就出现了一个三角形的虚影，是不是很像三角形加强筋，这是因为它默认的角撑板是三角形的，后面笔者会更改。

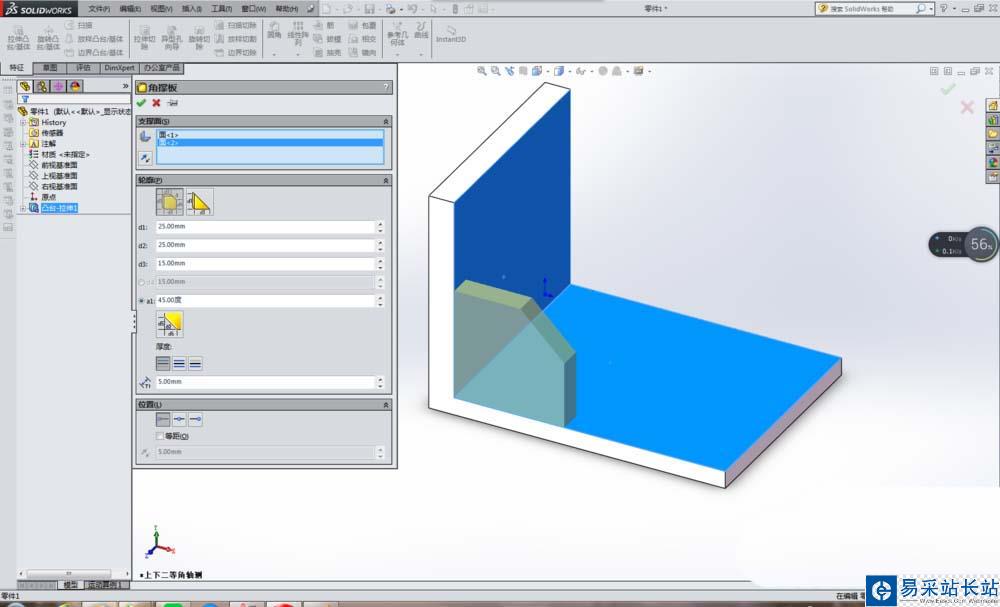

5、第二项，选择轮廓样式。看，笔者更换了样式，虚影的形状也就跟着换了。

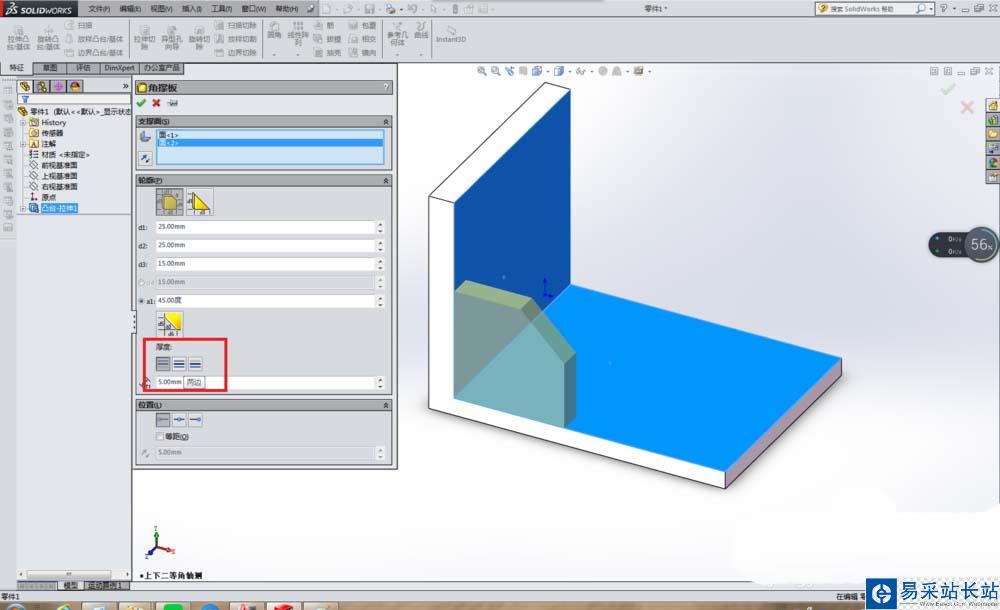

6、厚度方向，笔者选择两边模式

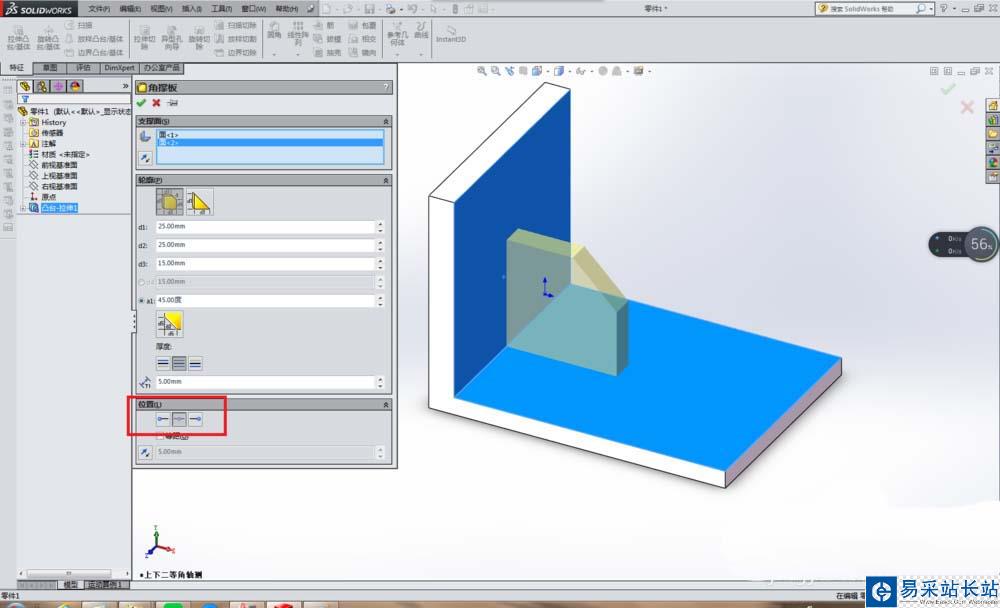

7、位置：笔者选择中间。

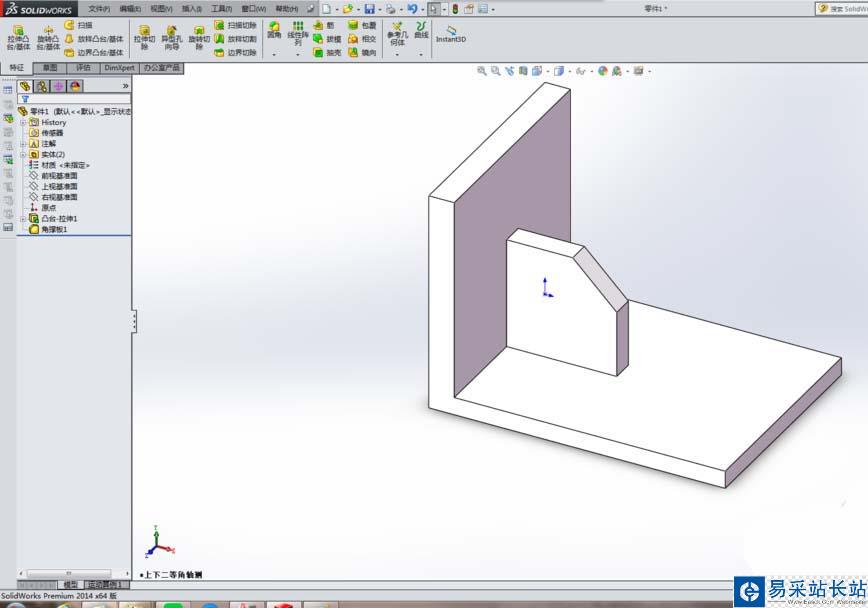

8、完成以上操作，点击对话框左上角√图标就OK了。如下图所示，角撑板就创建完毕了。

以上就是SolidWorks创建加强筋的教程，希望大家喜欢，请继续关注错新站长站。
