SolidWorks圆角焊缝命令怎么使用?

SolidWorks中垂直的实体想要焊接，该怎么使用圆角焊缝命令呢？下面我们就来看看简单的实例教程，请看下文详细介绍。

软件名称：SolidWorks 2018 SP1.0 Premium 64位 多语中文特别版(附破解文件+安装教程) 软件大小：13.98GB更新时间：2018-01-11

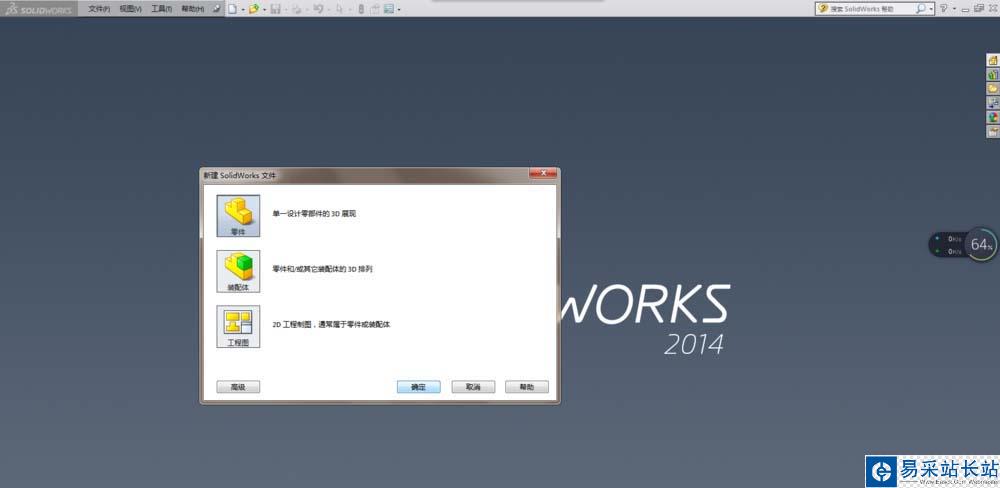

1、打开SolidWorks软件，新建一个“零件”文件。

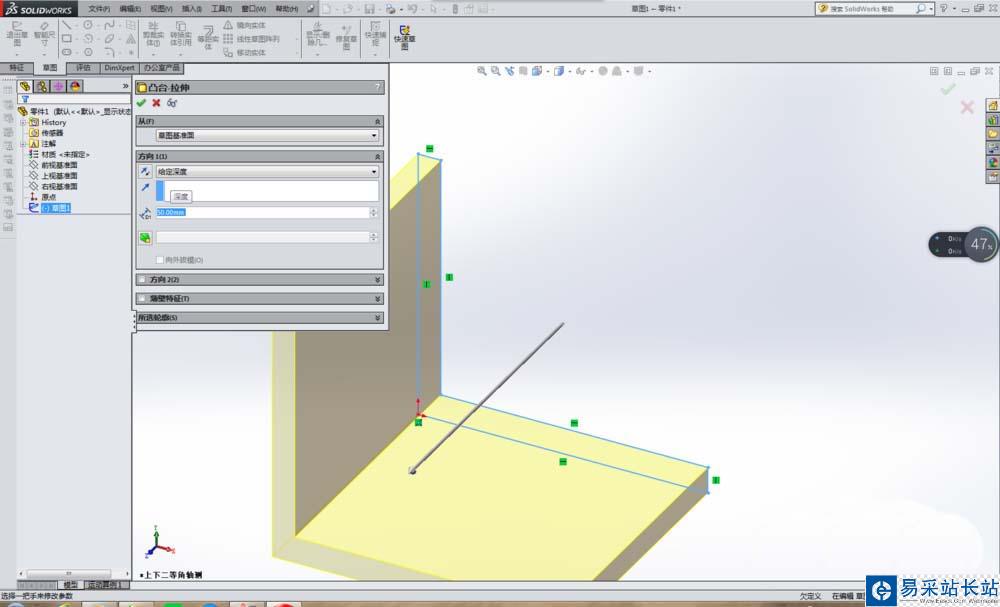

2、用“拉伸凸台/基体”命令造一个90度的弯实体，如下图所示。

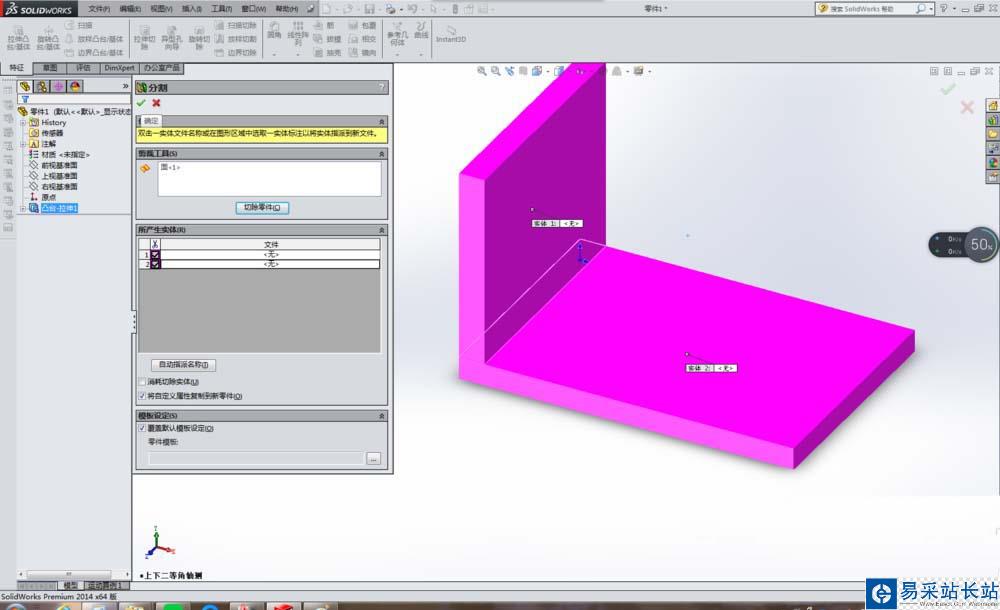

3、分割实体（执行【插入】【特征】【分割】）。

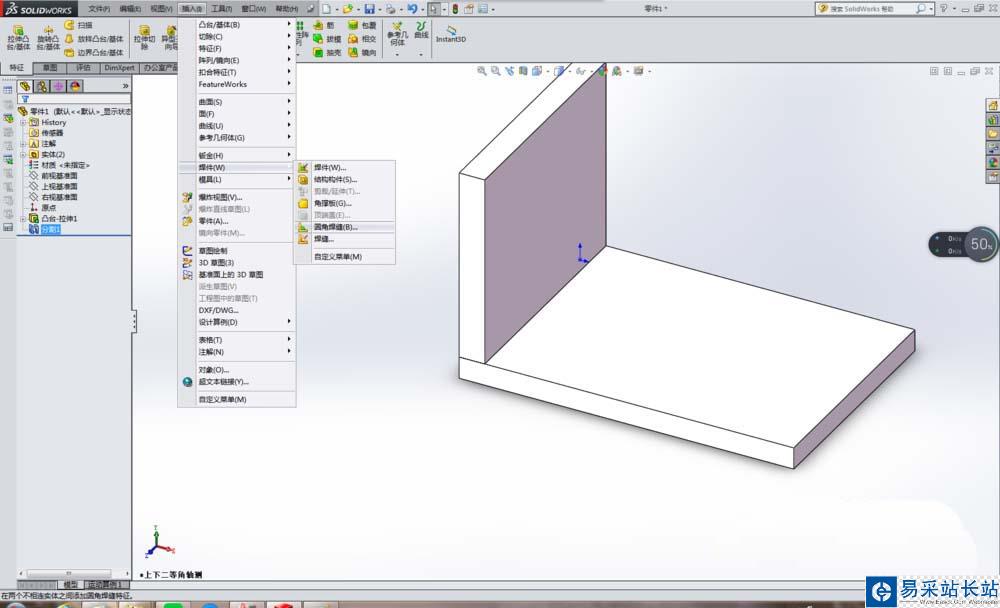

4、找到“圆角焊缝”命令。方式如下：执行【插入】【焊件】【圆角焊缝】

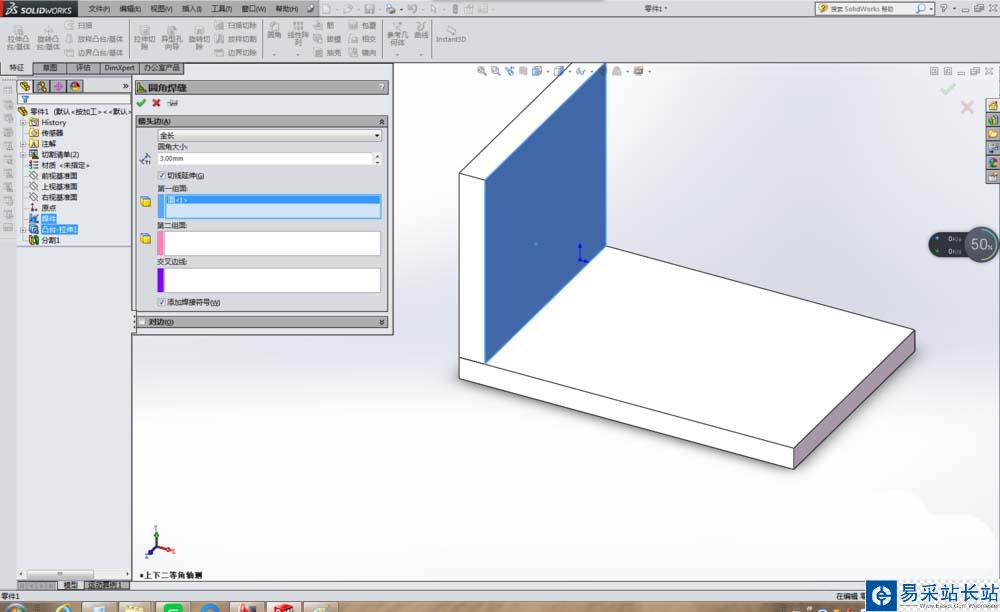

5、根据弹出的“圆角焊缝”对话框中的提示进行操作。首先这一步是选择第一组面，如下图所示。

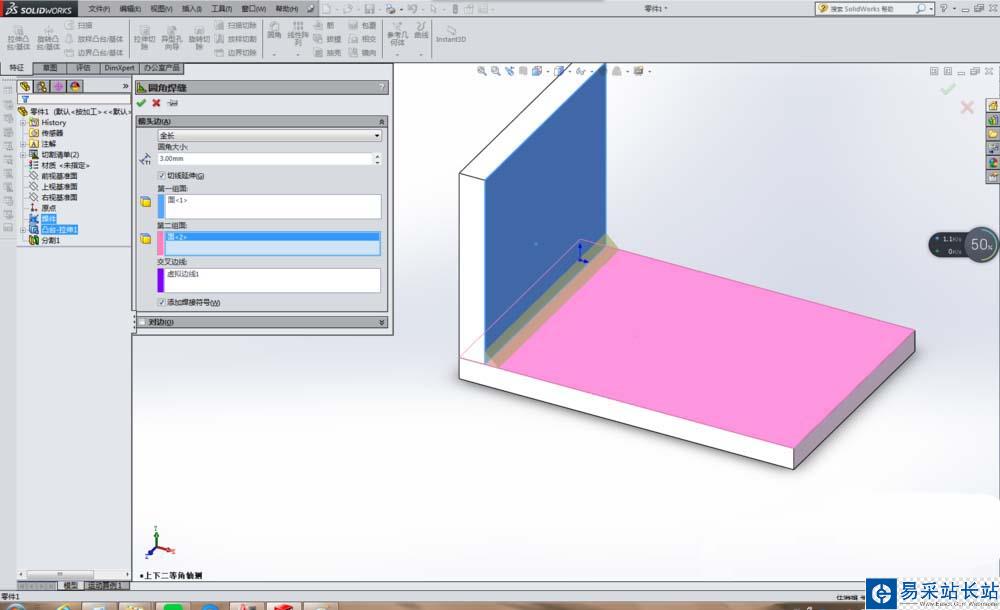

6、选择第二组面，当选择完第二组面的时候，交叉边线就自动出现了。

7、设置圆角大小，可设置也可不设置。

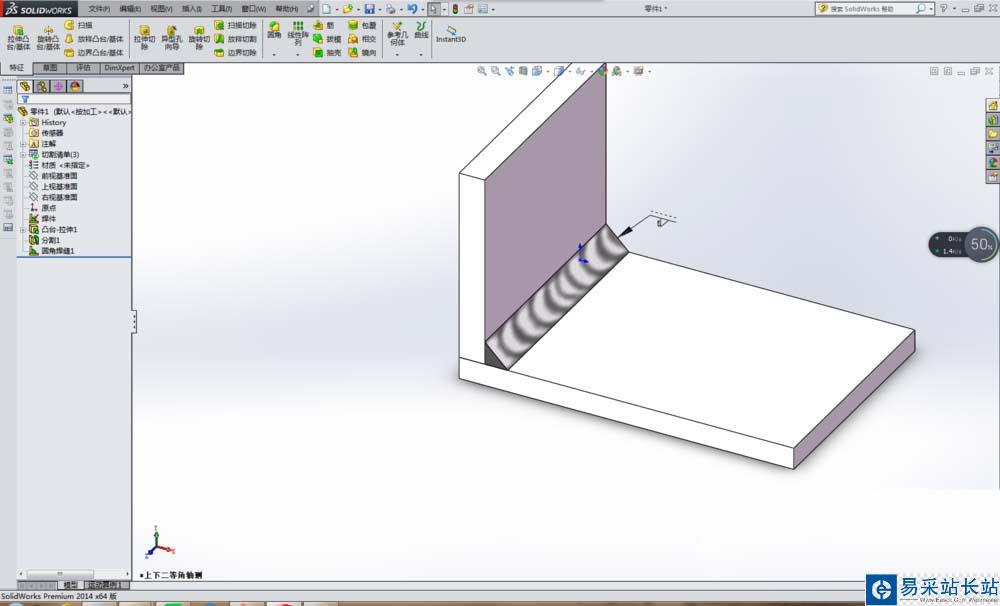

8、完成以上步骤，点击对话框左上角的√就OK了，如下图所示，圆角焊缝创建完毕。是不是感觉有点名不副实，笔者也是这么觉得。

以上就是SolidWorks圆角焊缝命令的使用方法，希望大家喜欢，请继续关注错新站长站。
