ProE怎么设计立体的C型轮廓?

ProE想要绘制C型轮廓，最常用的方式是画多段线组成，这种方法较繁琐且耗时较多，我们可以使用简单的方法，直接调用相关模块，一键即可成型，且参数调整起来也很方便，下面我们就来看看详细的教程。

软件名称：proe5.0破解文件 含32位/64位 免费版软件大小：44.3KB更新时间：2015-04-08

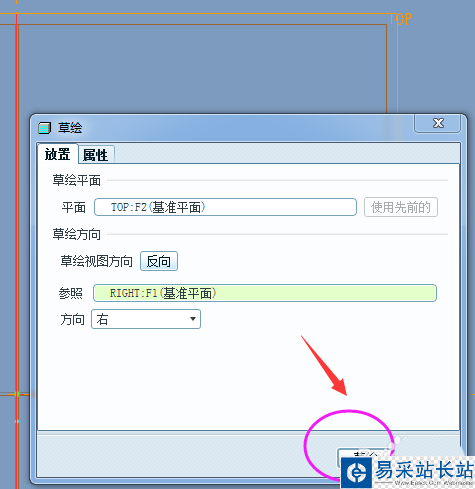

1、打开或新建零件，新建一个草绘，可选Top面做草绘平面。

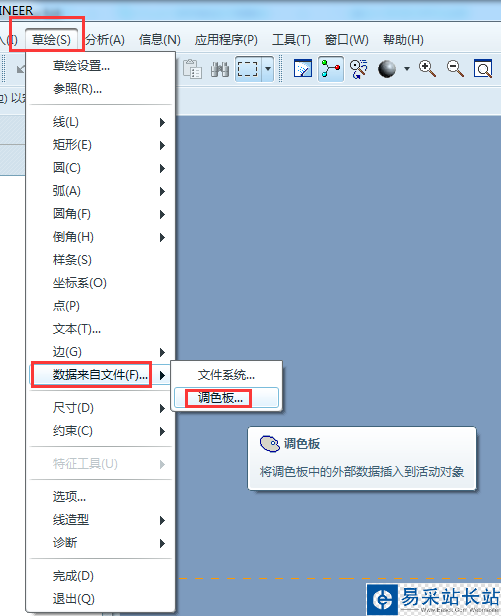

2、进入草绘界面后，依次点击“草绘”-“数据来自文件”-“调色板”。

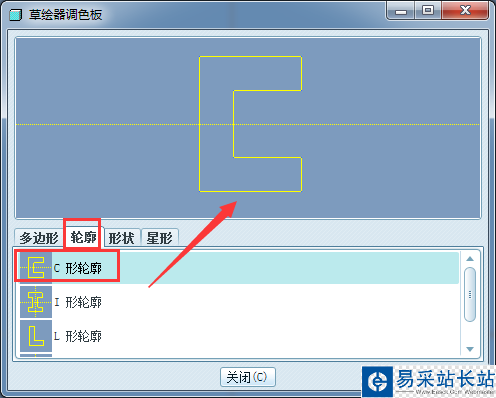

3、系统弹出“草绘器调色板”的属性窗口如下图所示，点击“轮廓”，选择“C型轮廓”，双击鼠标左键或者拖动到草绘界面，随意找个位置单击鼠标左键将其放置。

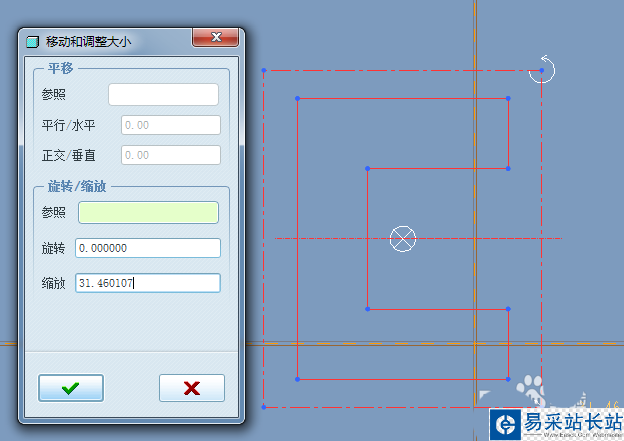

4、放置在草绘界面后的效果如下，会有一个默认尺寸和位置。

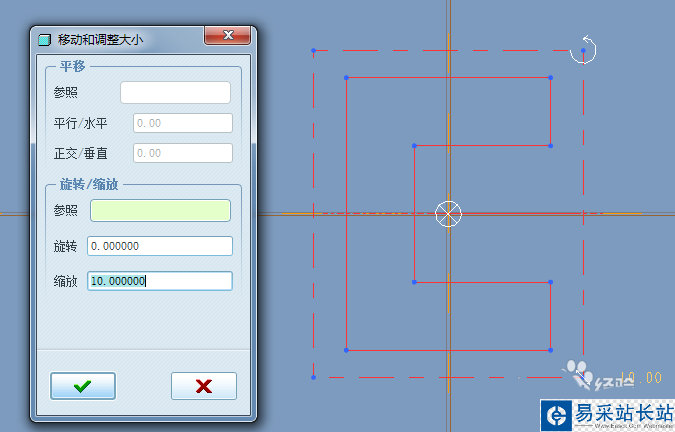

5、调整缩放比例为10或其它值，拖动中心点至原点，不进行旋转。

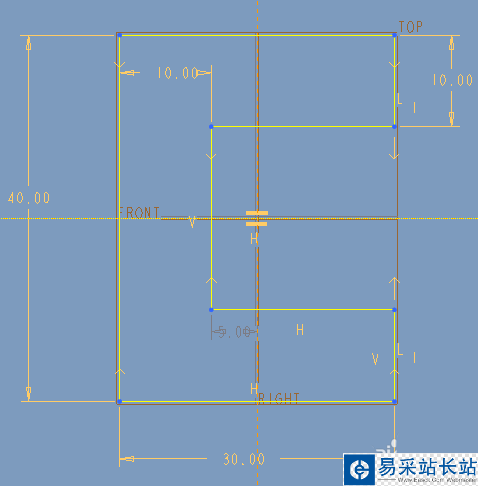

6、效果如下，可通过尺寸驱动继续对各参数进行调整。

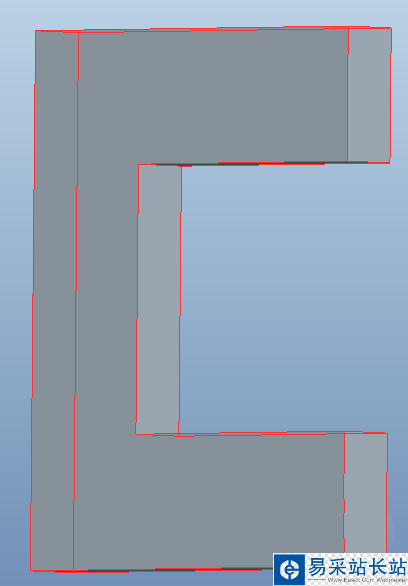

7、可通过拉伸形成下图所示的C型轮廓实体，当然也可拉伸切除材料，或者进行旋转等其它特征操作。

以上就是ProE快速创建C型轮廓的教程，希望大家喜欢，请继续关注错新站长站。
